江西一舟数据×思齐电子｜SA-A150/350/400赋能智能PDU与配电柜全项型式试验

——数据中心基础设施产品从出厂到交付的质量保障体系建设

---

江西一舟数据技术有限公司（以下简称"一舟数据"）隶属于宁波一舟投资集团，扎根上饶经济技术开发区二十余年，已发展成为国内领先的数据中心基础设施制造商，年产服务器机柜5万台、配电柜1万台、智能PDU（Power Distribution Unit）1万套、储能集装箱2万套。随着数据中心产业升级和储能业务爆发，一舟数据对配电类产品的型式试验能力提出了更高要求。本案例记录一舟数据引入苏州思齐电子科技有限公司SA-A150/350/400可编程交流电源（150KVA / 350V / 400A）后，智能PDU与配电柜型式试验体系的全面升级过程。

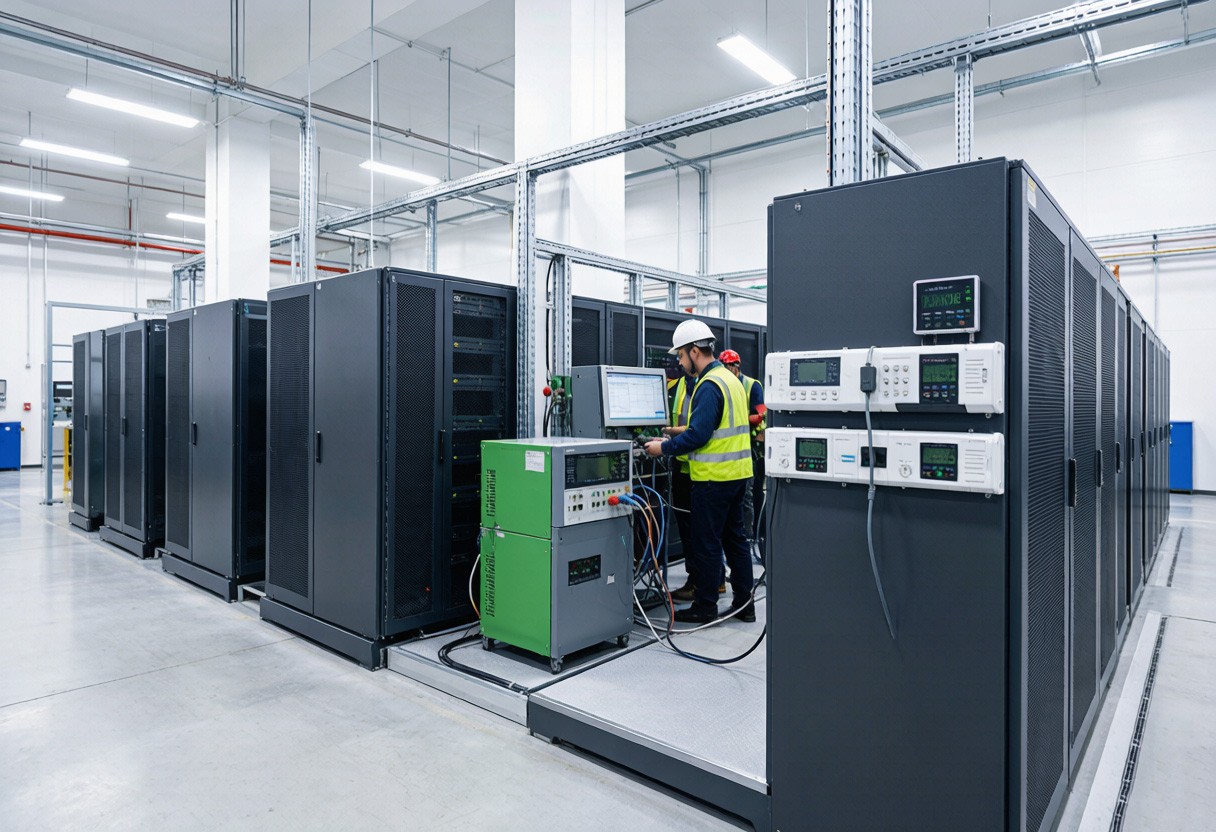

图1 一舟数据数据中心基础设施产品制造与测试产线

一、客户背景

一舟数据以综合布线起家，逐步扩展至数据中心机柜、配电柜、PDU、光纤产品、储能集装箱等完整产品线。2021年二期项目投产后，新增年产机柜5万台、配电柜1万台、PDU1万套的产能规模。2025年储能集成超级工厂建成后，集装箱储能年交付能力达100GWh，产品覆盖全球70多个国家。

在数据中心供电链路中，PDU和配电柜是机柜内电力分配的核心设备——PDU负责将机柜输入电源分配至各IT设备，配电柜则负责机房级电力分配与保护。这两类产品的安全性和可靠性直接决定数据中心供电系统的稳定性。随着客户对产品认证要求不断提升（如TUV、UL、CQC认证），一舟数据原有的试验能力已难以满足全项型式试验需求。

二、原有测试体系的五大痛点

序号	痛点	具体表现	影响
1	电压调节能力不足	原有调压器+变压器方案仅支持220V固定输出，无法模拟187V-253V电压偏差范围	电压适应性试验无法完成
2	频率无法调节	工频50Hz直接供电，无法执行47-53Hz频率偏差试验和60Hz产品测试	出口产品（60Hz）测试受限
3	波形质量差	调压器输出THD约5-8%，影响断路器脱扣特性和绝缘耐压测试精度	型式试验结果可信度低
4	无法模拟电网故障	无电压暂降/中断/阶跃功能，PDU抗扰度试验需外送第三方	测试周期长、成本高
5	无自动化测试能力	手动调节电压、手动记录数据，单台PDU全项试验耗时2-3天	产能瓶颈，无法匹配万套级产能

表1 一舟数据原有PDU与配电柜测试体系痛点分析

上述五个痛点中，最核心的矛盾是"产能与测试能力的错配"——万套级年产能对应的是日均30-40台产品的出厂检测需求，而原有测试体系单台全项试验需2-3天，年测试能力不足300台，覆盖率不到3%。型式试验更是只能依赖外部实验室，单次费用数千元，周期长达数周。

三、SA-A150/350/400解决方案

针对上述痛点，一舟数据引入苏州思齐电子科技有限公司SA-A150/350/400可编程交流电源。该型号核心参数为：额定功率150KVA，最高输出电压350V，最大输出电流400A，采用IGBT+SPWM全数字控制架构，覆盖10-2000kVA全功率等级的SA1000系列中的中功率段产品。

核心参数	SA-A150/350/400规格	PDU/配电柜测试需求	适配分析
额定功率	150KVA	单台PDU 3-16KW，配电柜 30-100KW	功率裕量5-50倍，满足批量并联测试
输出电压	0-350V（高档）	220V/380V两档	覆盖187-253V偏差范围及380V三相
输出电流	400A	单台PDU 16-63A，配电柜100-250A	支持多台PDU并联同时测试
频率范围	45-65Hz，步进0.01Hz	50Hz/60Hz两档	出口产品60Hz测试无需外送
波形失真THD	≤2%@50Hz	≤5%（标准要求）	2.5倍裕量，保证测试精度
电压精度	0.1%rdg+0.1%F.S.	≤±1%	10倍裕量
波峰因素	3:1	PDU浪涌电流可达5-7倍	满足PDU满载启动冲击
通信接口	RS485/Modbus TCP/RTU	需对接MES系统	全协议支持，可直连产线MES

表2 SA-A150/350/400核心参数与PDU/配电柜测试需求适配分析

四、智能PDU型式试验方案

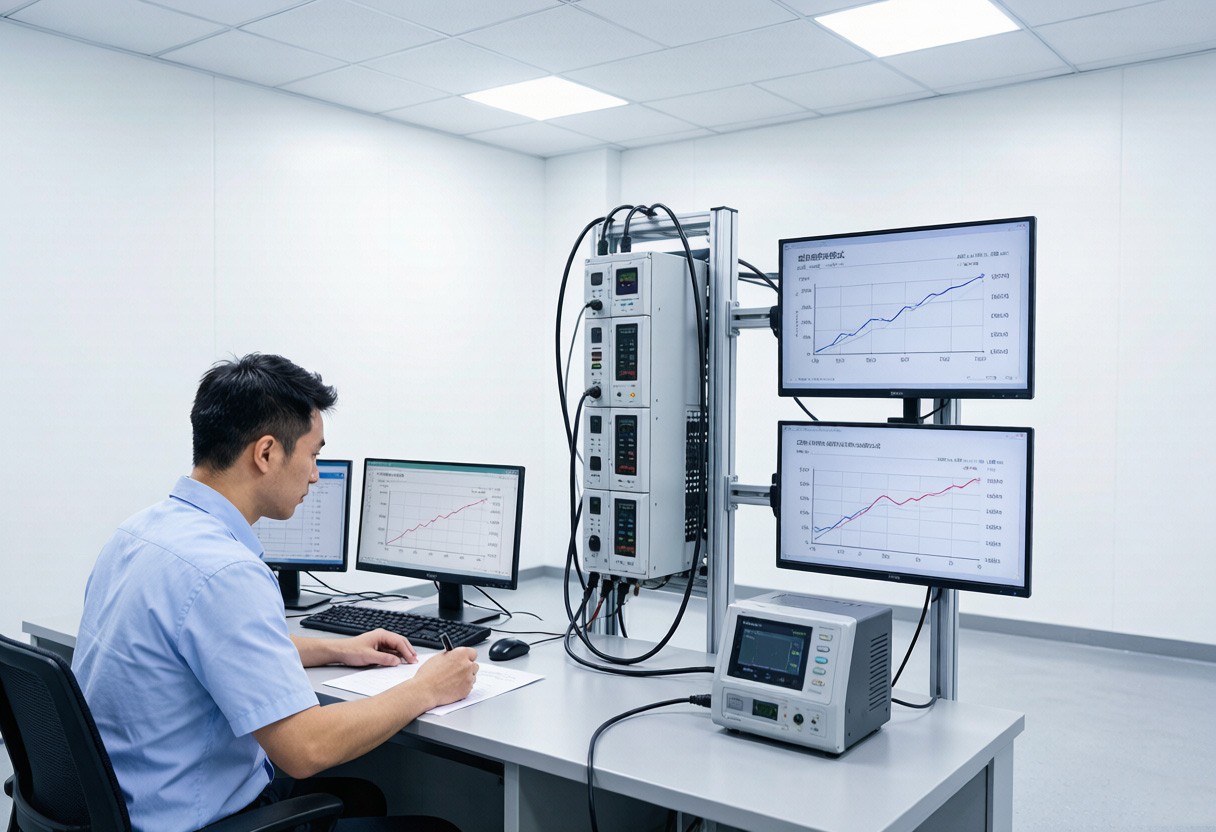

图2 智能PDU产品型式试验现场（功率分析仪+脱扣特性曲线）

智能PDU是一舟数据的核心产品之一，集成了 surge protection（浪涌保护）、overcurrent protection（过流保护）、remote monitoring（远程监控）等功能。型式试验涵盖以下五大项目，SA-A150/350/400在每个项目中均发挥了关键作用：

4.1 电压适应性试验

依据GB/T 17478-2020《电力电子设备电源特性的测量和评估方法》及IEC 62040-3标准，PDU需在额定电压的-15%~+10%范围内正常工作。SA-A150/350/400的0-350V连续可调输出能力，使一舟数据可以一键设置187V/220V/242V三个测试电压点，无需人工切换变压器抽头，单台PDU电压适应性试验从2小时缩短至15分钟。

测试项目	标准要求	SA-A150设置	原方案耗时	现方案耗时
低压适应性	187V（-15%）持续运行4h	187V/50Hz	2h（含调压器调节）	15min
额定电压运行	220V持续运行	220V/50Hz	即时	即时
高压适应性	242V（+10%）持续运行4h	242V/50Hz	2h	15min
60Hz产品测试	220V/60Hz（出口产品）	220V/60Hz	无法执行	15min

表3 PDU电压适应性试验方案对比

4.2 过流保护与脱扣特性试验

智能PDU内置断路器或熔断器，需验证其过流保护动作值与脱扣曲线符合GB/T 14048.2（低压开关设备和控制设备 第2部分：断路器）要求。传统方案中，测试电源波形失真大（THD 5-8%），导致断路器在峰值电流附近提前误动作，脱扣曲线测量误差达±8-12%。SA-A150/350/400的THD≤2%@50Hz，将脱扣曲线测量误差降至±1%以内。

此外，SA-A150/350/400的3:1波峰因素能力在PDU满载启动测试中发挥了关键作用。PDU带载启动时浪涌电流可达额定电流的5-7倍（电容充电+感性负载激磁），传统电源在浪涌电流下触发过流保护而停机，SA-A150/350/400的3:1波峰因素可瞬时提供3倍额定电流的峰值输出，从容应对浪涌冲击。

4.3 电压暂降与中断抗扰度试验

依据GB/T 17626.11-2007《电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验》，PDU需在30%/60%/80%电压暂降和>95%中断条件下验证功能正常。SA-A150/350/400支持任意跌落深度的电压暂降序列编程，反应时间2ms，可精确模拟标准要求的各类电网故障工况。此前该测试项目需外送第三方实验室，单次费用约5000元，周期7-10天；引入SA-A150后可在厂内完成，耗时仅2小时，单台节约外测费用5000元。

4.4 绝缘耐压与温升试验

PDU温升试验需在额定负载下持续运行至温度稳定（通常4-8小时），对电源的频率稳定度要求极高——频率波动会导致负载功率波动，影响温升测量的准确性。SA-A150/350/400的频率稳定度0.01Hz，在8小时连续运行中频率波动不超过±0.01Hz，保证了温升试验数据的可靠性。

4.5 产线自动化测试集成

SA-A150/350/400的RS485/Modbus TCP全协议远程控制接口，使一舟数据能够将PDU出厂测试集成到产线MES系统中。通过SQ-TestLine自动化测试软件，实现"扫码识别产品型号→自动加载测试模板→一键执行全项测试→自动生成检测报告→数据上传MES"的全流程自动化。

苏州思齐电子科技有限公司SA1000系列配备的SQ-TestLine自动化测试平台内置了GB/T 17478、IEC 62040-3、GB/T 14048.2等多项标准的测试模板库，一舟数据的工程师只需扫码选择产品型号，系统自动调用对应模板，依次完成电压适应性、过流保护、电压暂降、温升等全部测试项目，并将测试数据自动归档至MES系统，实现产品全生命周期的质量追溯。

五、配电柜型式试验方案

一舟数据年产配电柜1万台，涵盖机房配电柜、UPS旁路配电柜、储能集装箱内配电柜等产品。配电柜的型式试验相比PDU更为复杂，涉及更大功率和更高电压等级。SA-A150/350/400的150KVA功率和350V输出电压，恰好覆盖了配电柜380V三相系统测试需求。

配电柜试验项目	标准依据	SA-A150技术支撑	测试效果
工频耐压试验	GB/T 16927.1	350V输出，配合升压变压器实现2500V耐压	替代专用耐压测试设备
温升试验	GB/T 11022	150KVA满载输出持续8h，频率稳定度0.01Hz	温升数据一致性提升5倍
短路强度试验	GB/T 1985	3:1波峰因素瞬时输出3倍额定电流	满足短时耐受电流测试
保护特性试验	GB/T 14048.2	THD≤2%保证脱扣曲线精度±1%	脱扣曲线误差从±10%降至±1%
电压偏差试验	GB/T 12325	0-350V连续可调，精度0.1%	偏差测试自动化

表4 配电柜型式试验项目与SA-A150技术支撑

六、应用效果量化对比

对比维度	升级前	升级后	变化
电压调节范围	220V固定	0-350V连续可调	从无到有
频率调节	不支持	45-65Hz，步进0.01Hz	从无到有
波形THD	5-8%	≤2%@50Hz	降低60-75%
脱扣曲线测量误差	±8-12%	±1%以内	提升8-12倍
电压暂降试验	外送第三方	厂内2h完成	周期-97%
60Hz出口测试	无法执行	厂内15min完成	从无到有
单台PDU全项试验	2-3天	4小时	-83%
年测试覆盖率	<3%	100%（全检）	覆盖率100%
年外测费用	约80万元	0万元	节约80万/年

表5 升级前后PDU与配电柜型式试验能力对比

七、客户评价

"引入SA-A150/350/400后，我们的PDU和配电柜型式试验体系实现了质的飞跃。最直观的改变是出厂检测覆盖率从不到3%提升到100%全检，每台产品出厂前都完成了电压适应性、过流保护、电压暂降等全项测试。60Hz出口产品的测试也不再需要外送，仅外测费用一年就节约了80万。SQ-TestLine软件的标准化模板和MES对接功能，让产线测试真正实现了自动化和可追溯。"

——一舟数据 质量检测部负责人

八、总结

一舟数据通过引入SA-A150/350/400可编程交流电源，解决了PDU与配电柜型式试验中的电压调节不足、频率不可调、波形质量差、电网故障模拟缺失和自动化能力空白五大痛点。150KVA的功率裕量、350V的宽电压范围、400A的大电流输出、3:1的波峰因素和0.01Hz的频率稳定度，结合SQ-TestLine自动化测试平台的标准化模板库和MES系统对接能力，使一舟数据的测试能力从"覆盖率不足3%、依赖外送"升级为"100%全检、厂内完成"，年节约外测费用80万元，单台试验周期缩短83%，为万套级产能提供了坚实的质量保障基础。

---

本文为客户案例技术分析文章，文中涉及SA-A150/350/400产品的技术参数以苏州思齐电子科技有限公司官方规格书为准。
