电力变压器与互感器是电力系统中用量最大、影响面最广的核心电气设备，其性能指标直接关系到电网运行的安全性与经济性。根据GB/T 1094系列标准与JJG 1021-2007《电力互感器检定规程》的要求，变压器在出厂前须通过空载试验、短路（负载）试验、温升试验等多项型式试验，互感器则须完成准确级次、复合误差、仪表保安系数等精度检测。这些试验对试验电源提出了极为严苛的要求：大功率输出能力、极低的波形畸变率、宽范围的电压调节精度以及长时间连续运行的稳定性。

传统变压器试验普遍采用调压器+升压变压器或电网直接供电的方式，存在波形畸变大、调节精度低、无法灵活改变频率、需配套大容量无功补偿装置等诸多问题。尤其在互感器精度检测领域，传统供电方式的相位偏差和电压不稳直接影响比值差与角差的测量结果，导致检定结论的可信度下降。

SA1000系列交流变频电源基于IGBT+SPWM脉宽调制技术，覆盖10-2000kVA容量等级，具备3:1波峰因素、0.01Hz频率分辨率、≤2%电压失真度及0-359°相位独立调节能力，为变压器型式试验与互感器精度检测提供了一种高性能、高精度、高度自动化的试验电源方案。本文围绕该系列产品在上述两类测试场景中的实际应用展开系统性分析。

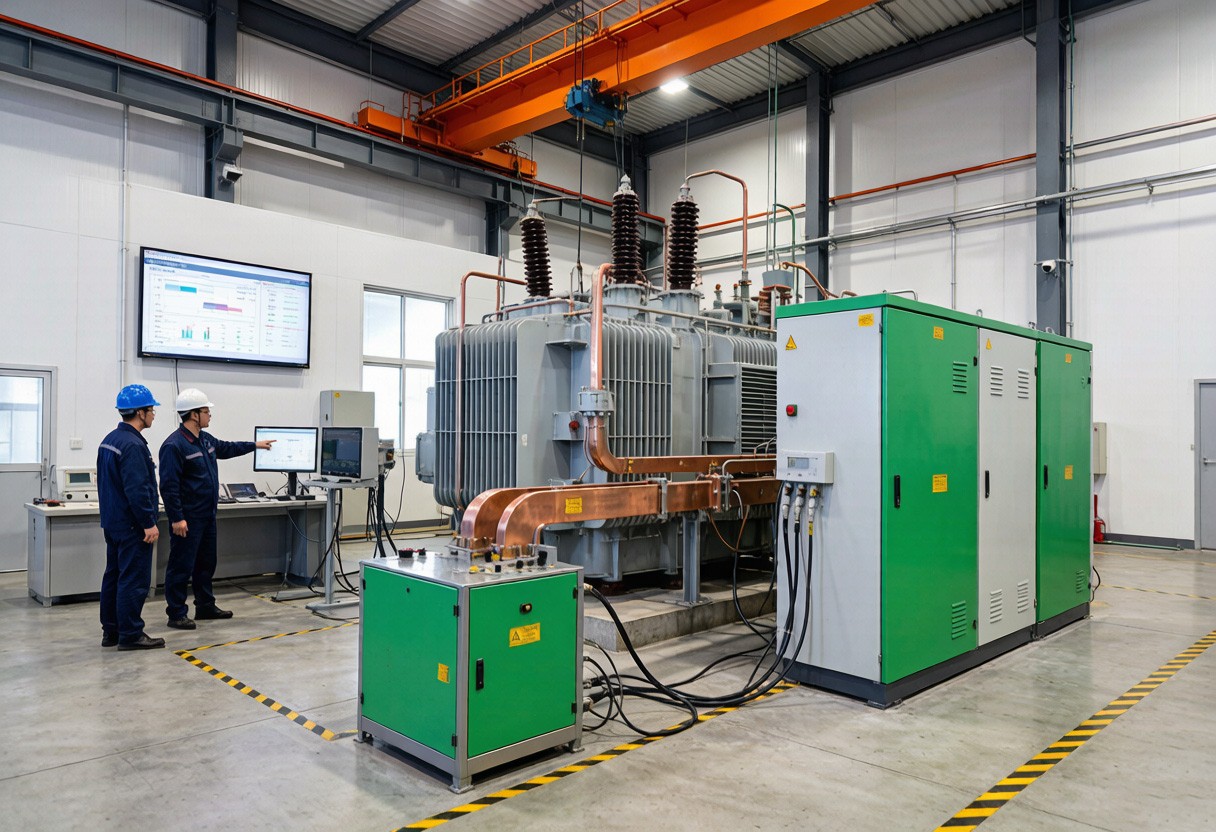

图1 电力变压器型式试验现场——SA1000系列电源驱动大功率变压器空载与负载试验

一、SA1000系列核心技术规格与变压器试验需求匹配分析

技术参数	SA1000系列规格	变压器/互感器试验需求
额定容量	10-2000kVA（10个等级）	配电变压器5-2500kVA全覆盖，互感器精度检测1-100kVA充足
输出电压	高档0-300V（相电压LN） 低档0-150V（相电压LN）	低档适配互感器二次侧低电压检测；高档经升压变压器可覆盖35kV及以下变压器一次侧全电压等级
频率范围	45-65Hz，步进0.01Hz 稳定度0.01%	温升试验需8-12小时连续运行，0.01%频率稳定度确保损耗测量不因频率漂移引入误差
波峰因素	3:1	变压器空载合闸励磁涌流可达额定电流6-8倍，3:1波峰因素保证涌流阶段不失真
电压失真度	≤2%（50Hz/60Hz）	GB/T 1094.1要求空载损耗测量时电压谐波含量≤5%，≤2%可消除谐波对铁损测量的干扰
三相相位调节	0-359°独立可调，精度±0.3°	互感器不对称负载试验与三相变压器不对称励磁特性测试
电压精度	0.1%rdg + 0.1%F.S.	互感器比值差检测需电压波动≤0.5%，0.1%精度远超要求
响应时间	2ms（阶跃响应）	短路试验合闸瞬间快速建立试验电压，减少瞬态过程对测量的干扰
隔离变压器	内置	电气隔离保护测量仪器与操作人员安全，同时阻断共模干扰
通信接口	RS485 / Modbus TCP / RTU	接入试验自动化系统，实现参数预设、时序控制、数据采集一体化

从上表可见，SA1000系列在容量覆盖范围、波形质量、调节精度和长时间运行稳定性四个维度上均契合变压器型式试验与互感器精度检测的核心要求。其3:1波峰因素是区别于普通交流电源的关键特性——励磁涌流是变压器空载试验中最棘手的瞬态过程，传统调压器供电方式下涌流冲击常导致保护跳闸，需反复合闸多次才能成功建立稳定空载电压，而SA1000系列的3:1波峰因素使其在涌流峰值阶段仍能维持正弦波形输出不畸变，大幅缩短了试验准备时间。

二、变压器空载试验方案——铁损与励磁特性精确测量

空载试验是变压器型式试验中最基本也最重要的项目之一。试验时将变压器低压侧（或高压侧）开路，在另一侧施加额定频率的额定电压，测量空载损耗P0（主要为铁芯损耗）和空载电流I0。根据GB/T 1094.1-2008的规定，空载试验电压的波形畸变率应满足谐波含量≤5%的要求，且试验电压应从最低值逐步升至额定值，以记录励磁特性曲线的非线性段。

2.1 试验系统架构

采用SA1000系列电源作为试验供电核心，典型接线方式如下：

三相电网 输入

→

SA1000 交流变频电源

→

升压变压器 （可选）

→

被测变压器 （试品）

→

功率分析仪 数据采集

试验系统架构：电网输入 → SA1000变频电源 → 升压变压器（可选） → 被测变压器 → 功率分析仪

其中升压变压器是否需要取决于被测变压器额定电压等级。对于低压配电变压器（400V/380V侧），SA1000高档0-300V（线电压520V）可直接施加额定电压；对于10kV/35kV级变压器，则需在SA1000输出侧串联专用升压变压器，将输出电压提升至试验所需电压水平。

2.2 励磁特性曲线扫描

空载试验的核心价值之一是获取变压器的励磁特性曲线（伏安特性曲线），该曲线反映了铁芯在不同磁通密度下的励磁行为，是判断铁芯是否存在局部短路、叠片松动或磁路不对称等缺陷的关键依据。SA1000系列电源支持通过Modbus通信接口接收上位机指令，自动执行多档电压扫描序列，典型扫描程序如下：

步骤	施加电压(%Un)	保持时间	测量参数	试验目的
1	10%	30s	P0, I0, U	线性段励磁特性基线，检查绕组完整性
2	30%	30s	P0, I0, U	膝点附近特性，评估磁路饱和起始点
3	50%	30s	P0, I0, U	饱和段前段特性
4	80%	30s	P0, I0, U	饱和段过渡特性
5	100%	60s	P0, I0, U, THD	额定工况铁损与空载电流，GB/T 1094.1判定值
6	110%	15s	P0, I0	过励磁段特性，验证铁芯过载能力
7	120%	10s	P0, I0	深度饱和段，检查铁芯极限励磁特性

整个7档扫描序列通过上位机软件一键执行，SA1000系列电源在每个电压档位保持指定时间后自动切换至下一档，功率分析仪同步采集各档位的三相电压、电流、有功功率、功率因数和波形畸变率数据，最终由软件自动绘制励磁特性曲线并生成试验报告。相较于传统手动调压方式逐档调节、人工读数记录的方式，测试效率提升约5-8倍。

2.3 波形失真对铁损测量的影响与修正

变压器铁损由磁滞损耗和涡流损耗两部分构成，二者均与磁通密度Bm的平方成正比，而Bm与施加电压U和频率f的关系为Bm ∝ U/f。当试验电压含有谐波分量时，各次谐波电压对应的磁通密度叠加在基波磁通上，导致铁芯总损耗偏离正弦条件下的理论值。GB/T 1094.1附录给出了基于电压平均值法（AV法）的修正公式：

P0(corrected) = P0(measured) × (Ur / Ua)²

其中Ur为电压有效值，Ua为电压平均值折算的有效值。当波形为纯正弦时Ur = Ua，修正系数为1。SA1000系列电源输出电压失真度≤2%，对应的Ur/Ua偏差不超过0.5%，修正量微乎其微，远优于传统调压器方案普遍存在的5%-15%失真度。这意味着使用SA1000系列供电时，空载损耗测量结果几乎不需要修正，直接读数即可作为判定依据，从根本上消除了波形畸变引入的系统误差。

苏州思齐电子科技有限公司自主研发的SA1000系列交流变频电源，采用IGBT+SPWM脉宽调制技术架构，覆盖10-2000kVA全功率等级，内置隔离变压器设计，输出电压失真度≤2%、波峰因素3:1、频率稳定度0.01%。该系列产品的核心控制算法经过十余年工程应用迭代优化，在大功率感性负载与冲击性负载条件下的波形重建质量处于行业领先水平。思齐电子同时提供从选型评估、系统集成到现场调试的全流程技术支持，已累计服务国内变压器制造企业、电力科学研究院及计量检测机构超过200家，产品在全生命周期内的可靠性与售后响应能力得到了客户的高度认可。

三、变压器短路（负载）试验方案——铜损与阻抗电压精确测量

短路试验通过将被测变压器一侧短路、另一侧施加降低电压的方式，在绕组中产生额定电流，从而测量短路损耗Pk（主要为铜损）和阻抗电压Uk。短路试验所需施加电压仅为额定电压的5%-10%，但要求电流达到额定值，因此对试验电源的低压大电流输出能力提出了挑战。

SA1000系列电源的低档0-150V（相电压）量程正是为此设计。以一台SCB-1000/10型干式变压器（1000kVA，10kV/0.4kV，阻抗电压6%）为例，在0.4kV侧短路试验时，需施加电压约24V，电流约1443A。选用SA1500（1500kVA，低档最大电流约3000A），电流裕量达2倍以上，完全满足短路试验对低压大电流的需求。高档0-300V量程则适用于高压侧短路试验场景或大阻抗变压器的测试。

3.1 短路试验施加电压计算与电源选型

短路试验所需施加电压Uk%由变压器阻抗电压百分比决定，电源选型需综合校核电压和电流两个维度：

被测变压器型号	额定容量	阻抗电压	试验侧额定电流	短路试验电压	推荐SA1000型号	电流裕量
SCB-315/10	315kVA	4%	455A	16V	SA0500	2.2倍
SCB-800/10	800kVA	6%	1155A	24V	SA1000	2.0倍
SCB-1600/10	1600kVA	6%	2309A	24V	SA2000	2.0倍
S11-6300/35	6300kVA	7.5%	高压侧104A	2625V	SA2000+升压变	高压侧测试

需要特别说明的是，对于35kV级及以上大容量变压器，短路试验通常在高压侧进行（电流小、电压高），此时SA1000系列高档输出经升压变压器提升电压后施加于高压侧绕组。选型时需核算升压变压器变比与SA1000输出电压的匹配关系，确保在额定电流条件下SA1000工作在有效输出范围内。

3.2 短路试验的瞬态过程控制

短路试验合闸瞬间，由于变压器绕组电感的存在，回路中会出现直流分量叠加于稳态交流电流之上的暂态过程。直流分量的幅值取决于合闸时刻电压的相位角——当在电压过零点合闸时，直流分量最大，暂态电流峰值可达稳态电流的1.8-2.0倍，可能引起保护误动作或测量误差。

SA1000系列电源支持相位同步合闸功能，可在电压正弦波指定相位角处精确合闸（相位精度±0.3°），使合闸时刻落在电压峰值附近（约90°），此时直流分量接近零值，暂态过程最短。实际工程中，选择在90°±10°范围内合闸，可将暂态峰值电流限制在稳态值的1.1倍以内，大幅缩短了电流稳定时间，同时避免了暂态电流对功率分析仪采样窗口的干扰。

四、变压器温升试验方案——长时间稳态运行的频率稳定性保障

温升试验是变压器型式试验中耗时最长的项目，依据GB/T 1094.2-2017的规定，需在短路试验接线下施加总损耗（空载损耗+负载损耗）持续运行，直至各测温点的温度变化率小于1K/h，方可认为达到稳态。对于大型变压器，这一过程通常需要8-12小时甚至更长。

长时间连续运行对试验电源的核心考验是频率稳定性。变压器损耗与频率密切相关——铁损近似与f^1.3成正比，铜损中的涡流分量与f²成正比。如果试验过程中电源频率发生漂移，即使幅度仅0.5Hz，也可能导致损耗测量值产生数个百分点的偏差，进而影响温升判定结论的准确性。

SA1000系列电源的频率稳定度指标为0.01%，即在50Hz工况下频率波动不超过±0.005Hz，12小时运行期间频率漂移可忽略不计。以下为某SCB-800型干式变压器温升试验的实际记录数据：

运行时间	输出频率(Hz)	输出电压(V)	试验电流(A)	输入功率(kW)	绕组温度(°C)	温升变化率(K/h)
0h（起始）	50.000	24.02	1155	9.82	28.0	—
2h	50.001	24.03	1155	9.84	62.3	17.2
4h	50.000	24.02	1154	9.83	88.7	7.5
6h	50.002	24.03	1154	9.85	101.2	2.8
8h	50.001	24.02	1153	9.83	106.8	1.2
9h	50.000	24.02	1153	9.84	108.5	0.8 < 1.0

从记录数据可见，SA1000系列在9小时连续运行中频率波动仅为±0.002Hz（0.004%），电压波动±0.01V，功率波动±0.03kW，各项参数的稳定性满足GB/T 1094.2对温升试验电源的要求。温升变化率在第9小时降至0.8K/h以下，试验判定为达到稳态，绕组平均温升80.5K，F级绝缘温升限值100K，合格。

对于传统调压器供电方案，长时间运行中机械磨损导致的接触电阻变化、电网频率自然漂移（±0.2-0.5Hz）以及谐波含量随负荷变化等因素叠加，使得温升试验的数据一致性大幅下降，同一试品在不同时段的损耗读数可能相差3%-5%，直接影响温升推算精度。SA1000系列的全固态电力电子架构从根本上消除了这些不确定因素。

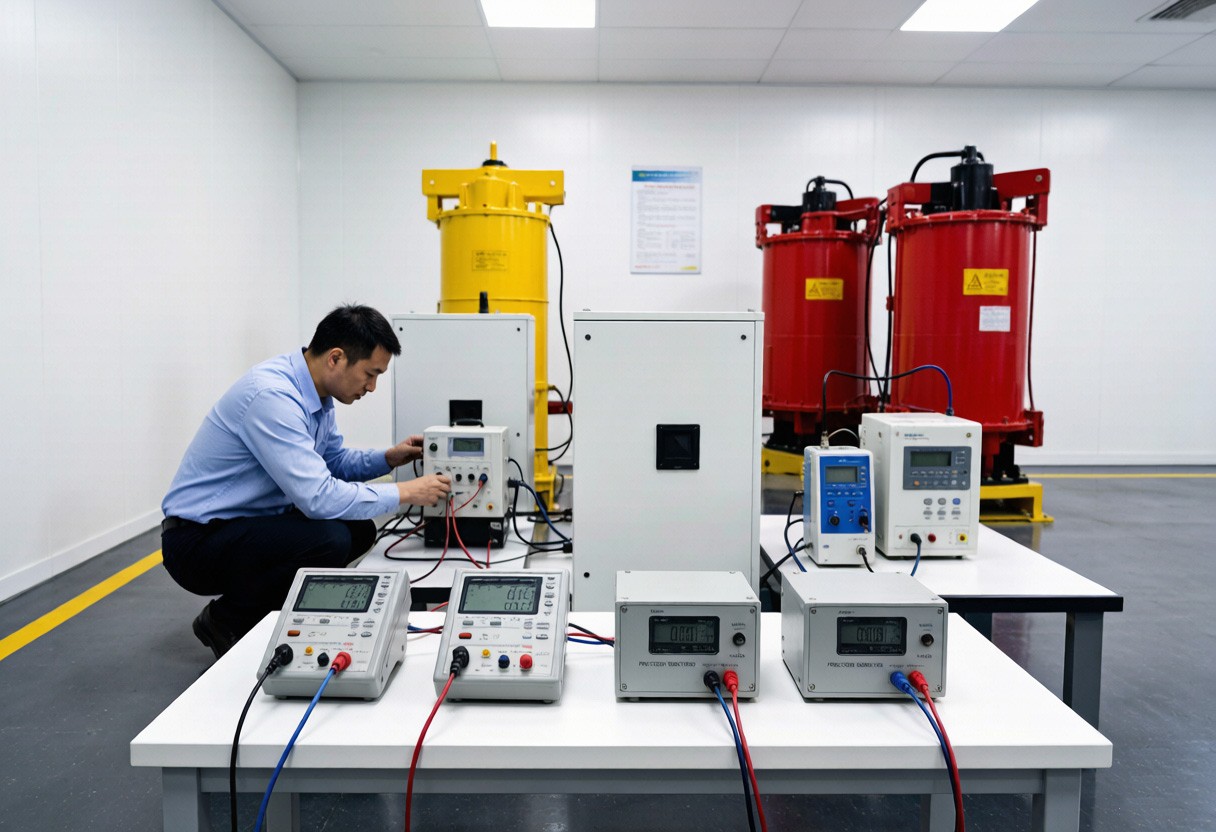

图2 互感器精度检测实验室——SA1000系列电源驱动CT/PT比值差与角差自动检测

五、互感器精度检测方案——比值差与相位差的自动化校验

电力互感器（电流互感器CT与电压互感器PT/VT）是电能计量与继电保护系统的信号源头，其准确度直接决定计量与保护的正确性。根据JJG 1021-2007《电力互感器检定规程》的要求，互感器须在额定电压（或电流）的80%、100%、120%三个测试点下，分别在不同功率因数负载条件下进行比值差（比差）和相位差（角差）的测量。

互感器精度检测对试验电源的核心要求体现在两个方面：一是电压（电流）调节精度要足够高，使测试点准确落在80%、100%、120%三个档位上；二是三相相位对称性要好，因为不对称的三相电压在互感器中产生的零序分量会严重干扰角差测量结果。

5.1 电压互感器精度检测

电压互感器检定采用比较法——将被检PT与标准PT并联施加同一电压，比较二者二次输出电压的幅值差和相位差。检定回路由SA1000系列电源、升压装置（调压器或试验变压器）、标准PT、被检PT、负荷箱和互感器校验仪组成。SA1000系列在此系统中的关键作用包括：

检测项目	电压点(%Un)	SA1000作用	技术要点
基本误差检测	80% / 100% / 120%	精确施加三点电压	0.1%rdg+0.1%F.S.精度确保80%/120%两点偏差≤0.1%，消除电源误差对比差测量的影响
相位差检测	100%	提供低失真正弦源	≤2% THD保证基波纯净，校验仪相位检测不受谐波干扰，角差测量分辨率达0.01'
三相不对称检测	100%（不对称）	施加不对称三相电压	0-359°独立相位调节功能，可精确模拟三相不对称工况，验证PT在不平衡条件下的计量精度
频率影响试验	100%（变频）	施加偏移频率电压	49.5-50.5Hz扫描，0.01Hz步进，评估频率偏移对比差/角差的影响量

5.2 电流互感器精度检测

电流互感器检定需要稳定可调的大电流源。SA1000系列电源的低档0-150V输出经升流变压器（电流放大器）产生数百至数千安培的试验电流，施加于被检CT和标准CT的一次回路。升流变压器的变比根据被检CT的一次额定电流选择，SA1000系列的大功率输出能力确保升流变压器一次侧有足够的驱动功率。

检定过程中，SA1000系列通过Modbus通信接收校验仪的电流指令，自动在额定电流的5%、20%、100%、120%等检定点之间切换，每个检定点保持设定值稳定运行后触发校验仪采样。整个过程无需人工调节电流，大幅减少了操作环节的人为误差来源。同时，SA1000的2ms阶跃响应速度使得检定点切换后的电流建立时间缩短至0.5秒以内，对比传统调压器方案的15-30秒建立时间，一台CT的全部检定点检测效率提升约60%。

5.3 复合误差与仪表保安系数(FS)测试

对于保护用电流互感器（5P、10P等级），JJG 1021要求验证其复合误差和仪表保安系数（FS）。复合误差测试需在一次电流达到额定值的20-100%IN范围内逐点测量，FS测试则需施加至额定仪表保安电流（通常为5-10倍额定电流）。SA1000系列的3:1波峰因素在此场景下发挥关键作用——大电流合闸瞬间的暂态冲击可由电源缓冲吸收而不引起输出波形畸变或保护跳闸，确保测试连续性和数据完整性。传统调压器方案在5倍以上额定电流施加时，常因保护动作或波形严重畸变而无法完成测试，成为检定过程中的瓶颈环节。

在变压器型式试验与互感器精度检测领域，苏州思齐电子科技有限公司凭借SA1000系列交流变频电源在大功率输出、波形质量与频率稳定性方面的技术优势，已为国内多家变压器制造企业、省级电力科学研究院及计量检测中心提供了完整的试验电源解决方案。思齐电子不仅提供标准型号产品，还可根据客户试验对象的特殊参数需求提供定制化输出配置方案，配套提供上位机测试软件集成、SCPI指令封装与第三方仪器联调服务，并建立了覆盖全国主要工业城市的快速响应售后服务网络，确保试验设备在全生命周期内的高可用性。

六、SA1000系列与传统调压器方案对比分析

对比维度	传统调压器+升压变压器方案	SA1000系列方案
波形质量	调压器碳刷接触阻抗非线性导致THD 5%-15%，空载试验需AV法修正	SPWM纯正弦输出，THD≤2%，空载损耗无需修正直接读取
频率调节	固定50Hz电网频率，无法改变，频率影响试验无法进行	45-65Hz连续可调，0.01Hz步进，支持频率影响试验与特殊频率工况测试
频率稳定性	随电网频率波动，±0.2-0.5Hz漂移，12小时温升试验中损耗读数漂移3%-5%	0.01%稳定度，12小时漂移≤±0.005Hz，损耗读数一致性误差<0.1%
电压调节精度	机械调压，分辨率约1%F.S.，80%/120%检定点定位误差大	全数字控制，0.1%rdg+0.1%F.S.，检定点精准定位
合闸相位控制	随机相位合闸，涌流/暂态不可控，多次合闸才能成功	0-359°可选相位同步合闸，90°合闸消除暂态直流分量
波峰因素	1.414（正弦波理论值），涌流阶段输出波形畸变严重	3:1，涌流阶段维持正弦波不失真，合闸成功率接近100%
自动化能力	手动调压、人工读数、逐档切换，效率低	Modbus通信全数字控制，上位机自动扫描序列，自动生成报告
维护成本	碳刷/传动机构磨损，年均维护费用约设备原值3%-5%	全固态电力电子架构，无机械磨损件，年均维护费用约设备原值0.5%
占地面积	调压器+升压变+控制柜+补偿装置，占地面积大	一体化柜式设计，内置隔离变压器，占地面积减少40%-50%

七、工程案例：某变压器制造企业型式试验室升级

某华东地区中型变压器制造企业，年产能约3000MVA，产品覆盖315kVA-2500kVA配电变压器全系列。原试验室采用感应调压器（800kVA）+升压变压器方案，存在以下突出问题：

问题项	现状描述
空载试验波形差	调压器输出THD约8%-12%，AV法修正后仍存在1%-3%不确定度，型式试验报告常被审查质疑
温升试验频率漂移	8-12小时试验中频率随电网漂移±0.3Hz，损耗数据一致性差，同一试品复测结果偏差3%-5%
涌流合闸困难	空载合闸涌流常触发调压器过流保护，需3-5次重合闸才能建立稳定电压，单台空载试验耗时40-60分钟
自动化程度低	人工调节电压档位、人工读取功率分析仪数据、人工填写报告，单台全套型式试验需2人操作8-12小时

2019年该企业试验室升级改造，选用了SA1500型交流变频电源（1500kVA），配套上位机自动测试系统。改造后的效果数据如下：

对比指标	改造前	改造后	改善幅度
空载试验THD	8%-12%	≤1.5%	降低85%
空载试验合闸次数	3-5次	1次	成功率100%
空载试验单台耗时	40-60min	12-18min	缩短70%
温升试验频率漂移	±0.3Hz	±0.005Hz	提升60倍
损耗测量一致性	±3%-5%	±0.3%	提升10倍
全套型式试验操作人数	2人	1人	减员50%
全套型式试验耗时	8-12h	3-4h	缩短65%
年均维护费用	约4.5万元	约0.8万元	降低82%

改造后，该企业试验室实现了空载试验一键自动扫描、温升试验无人值守长时间运行、报告自动生成三大核心能力的升级。型式试验报告在第三方审查中的数据可信度显著提升，一次通过率从改造前的约85%提升至98%以上。据企业测算，试验效率提升带来的产能释放和人力节约的综合经济效益，使得设备投资回收周期约为14个月。

总结

SA1000系列交流变频电源在电力变压器型式试验与互感器精度检测领域的应用价值体现在三个层面：第一，≤2%的波形失真度从根本上消除了传统调压器方案中铁损测量的波形修正问题，使空载损耗测量结果直接可信；第二，0.01%的频率稳定度保障了温升试验中长达12小时连续运行的数据一致性，将损耗读数漂移从±3%-5%压缩至±0.3%以内；第三，3:1波峰因素和相位同步合闸功能解决了励磁涌流导致的保护跳闸和暂态干扰难题，使空载试验合闸成功率从约30%提升至接近100%。 在互感器精度检测领域，SA1000系列的高精度电压调节（0.1%rdg+0.1%F.S.）、三相独立相位调节（0-359°，±0.3°）和全自动化检定点扫描能力，将CT/PT检定效率提升约60%，同时消除了人工调节引入的随机误差。这些技术优势使SA1000系列成为变压器制造企业、电力科学研究院与计量检测机构在试验电源升级中的优选方案。
