浙江某断路器制造企业的脱扣试验站承担着全系产品的脱扣特性验证：约定不脱扣电流下产品不得动作，约定脱扣电流下必须在规定时间内动作，瞬时脱扣段还要验证多倍电流下的动作时间。试验站沿用的"调压器+升流器+秒表位"老方案最近越来越力不从心——操作员合闸后电流要爬升几百毫秒才逼近目标值，计时从哪一刻开始算全凭约定，同一台样品在不同试验员手里测出的脱扣时间能差出可观的百分比。

脱扣试验对供电设备的苛刻要求可以归结为两个字："快"与"准"——电流要快建，从零到目标值的过渡过程必须短到可以忽略；基准要准，多倍电流档的幅值与保持时间都要精确可控。面向断路器脱扣、熔断器熔断试验开发的高速恒流方案，苏州思齐电子科技有限公司的SA1000H-K系列交直流恒流电源给出了针对性答案：电流动态响应从0A到设定输出值≤20ms，配合阶跃编程与输出状态信号，让"计时起点"第一次有了客观依据——电流建立即计时开始，试验数据从此有了统一的时间基准。

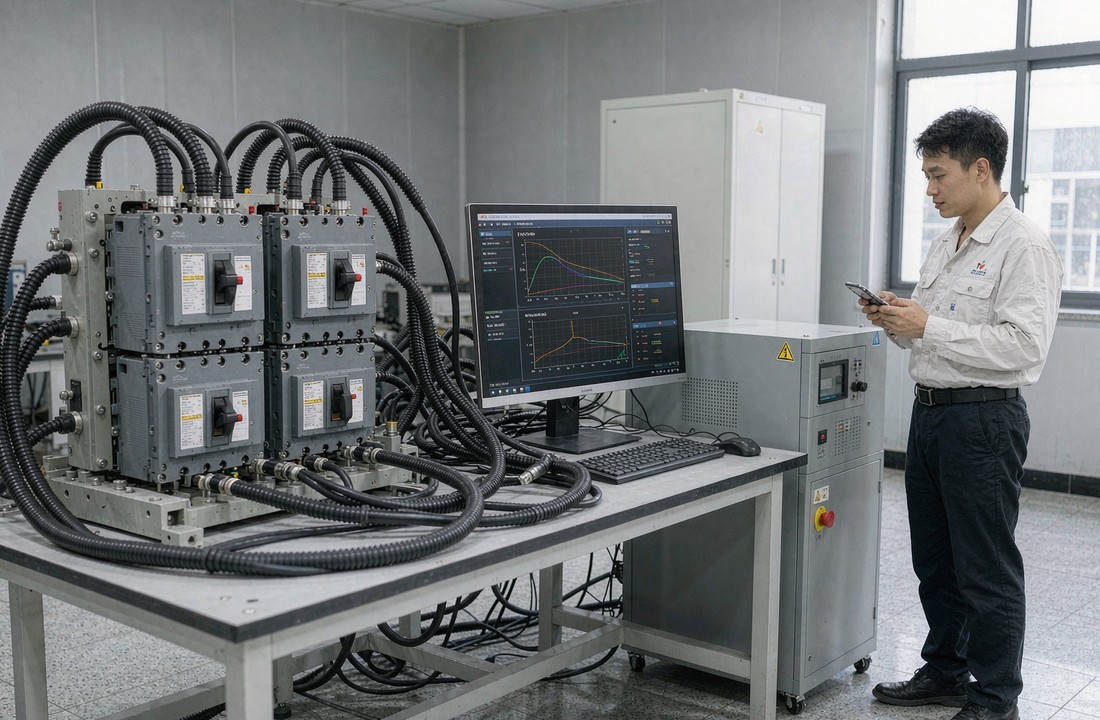

▲ 脱扣试验台：恒流电源、被测断路器与计时记录系统构成闭环

一、老方案的"时间账"算不平

第一笔：爬坡时间吃掉了试验精度。升流器方案中电流沿指数规律缓慢逼近目标值，逼近过程本身持续数百毫秒甚至更长，脱扣动作可能就发生在爬坡途中——此时"目标电流"实际从未稳定建立过，测出的动作时间包含了爬坡时间，系统性偏大。第二笔：计时起点因人而异。以合闸瞬间计时还是以电流达到目标值计时，不同试验员约定不同，同一产品两次测量的差异难以向客户解释。

第三笔：多倍电流档全靠手工换挡。脱扣特性验证需要在多个电流倍数下逐点测试，每个档位都要重新调压器、重新校准、重新计时，一个完整特性曲线跑下来大半天，中途任何一次调偏都要整段重测。交、直流脱扣产品还需要两套供电设备分别应付，试验站的场地与投资都被拖累。

二、改造方案：20ms建立电流，程序管理档位

按该企业塑壳断路器最大试验电流与交直流两类被测对象的需求，试验站配置了SA1000H-K系列交直流恒流电源：IGBT逆变架构带来≤20ms的电流动态响应，阶跃指令下达后电流在毫秒级建立并进入稳态，爬坡时间相对脱扣时间可以完全忽略；输出兼具交流与直流恒流模式，一台设备覆盖两类脱扣试验；电流值0.1A步进精细可调，精度0.5%rdg+0.5%F.S.，配合0.2级互感器，多倍电流档的幅值误差被压缩到试验标准允许的范围之内。

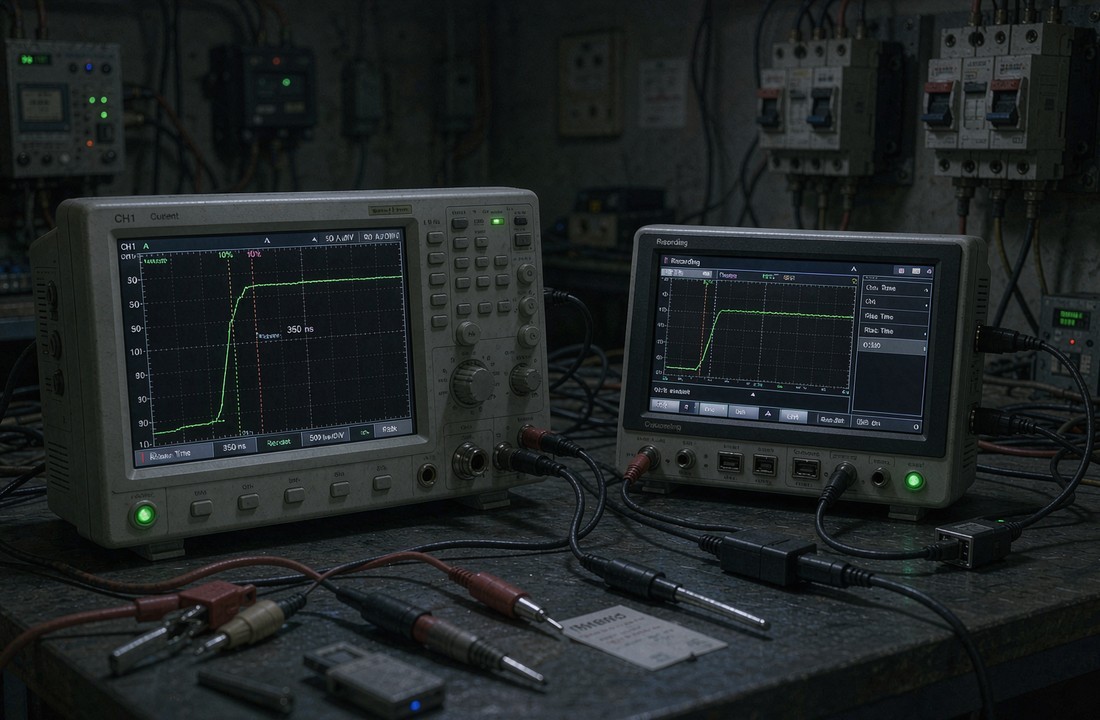

▲ 快速升流波形：电流在毫秒级建立至目标值并保持平坦，计时基准客观明确

改造的核心是把"人守档位"改为"程序跑档"。设备支持阶跃、渐变两种编程模式，编程步数1~9999、循环次数0~9999，参数可按CSV格式导入导出。试验站把脱扣特性试验编成了标准工步序列，每台样品自动完成多档位验证：

工步	设定内容	验证目的
1	阶跃至约定不脱扣电流，保持规定时长	验证样品不得脱扣
2	返回零电流，冷却间隔计时	复现标准规定的试验条件
3	阶跃至约定脱扣电流，计时至脱扣动作	动作时间须落在标准窗口内
4	依次阶跃至更高倍数电流，记录瞬时脱扣时间	绘制完整脱扣特性曲线
5	循环次数设为N，自动完成全部样品	批量一致性验证

计时链路同步做了升级：电源的输出状态信号接入数据记录系统，电流建立瞬间自动触发计时，动作分断信号自动停止计时，全程无人工介入。脱扣后设备还面临感性回路与空载状态的考验，而该系列具备长时开路与长时短路工作能力，配合过流、过压、过温、冲击等完善保护，试验中任何异常状态设备都能自我保护并记录故障信息。

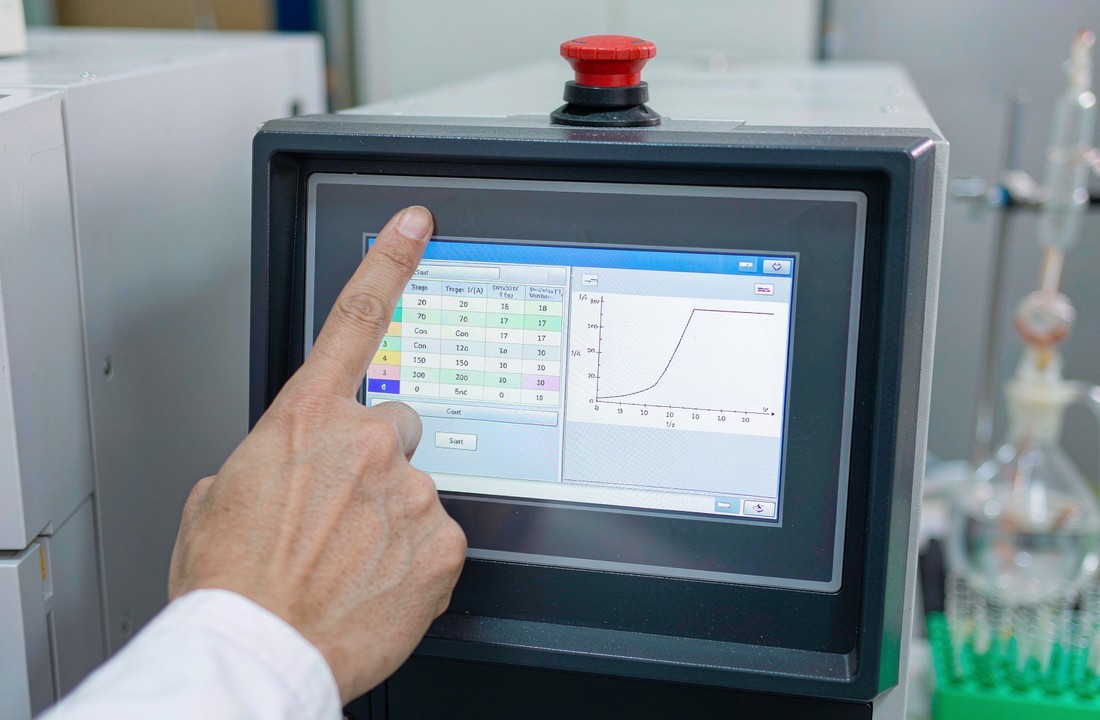

▲ 触摸屏阶跃编程：多倍电流档位与保持时间预先编排，一键循环执行

三、应用成效：一条曲线半天，一个基准说清

改造完成后试验站核算了成效。效率上：完整脱扣特性曲线的试验时间从大半天压缩到约两小时，多倍电流档自动流转不再需要中间校准，单日试验样品量提升一倍以上；数据上：20ms建立电流使计时起点误差可以忽略，同一样品复测的脱扣时间一致性大幅改善，"不同试验员测出不同结果"的争议彻底消失；投资上：交直流一机覆盖，直流脱扣试验不再需要单独购置设备，试验站腾出的机位直接用于扩产。设备还通过RJ45接口接入试验数据管理系统，每台样品的工步序列、电流曲线与动作时间自动归档，形成完整的可追溯记录。

四、客户评价

该企业试验中心主任的评价："脱扣试验最讲究的就是时间基准，这台恒流电源20毫秒建立电流，把过去最大的误差源直接消掉了。现在计时起点是电流建立信号触发的，谁来做数据都一样，客户审厂看记录挑不出毛病。多倍电流档程序自动跑，一天能出过去两天的活。"

一线试验员的补充："以前最怕直流脱扣的单子，要换设备重新接线。现在切换个模式就行，工步表CSV一导入，循环次数一设，剩下的交给设备。脱扣瞬间断空载它也不怕，保护记录都齐全。"

五、结语

脱扣与熔断试验的数据公信力，建立在"电流快速建立、基准精确可控、时间客观计量"三块基石之上。SA1000H-K系列以≤20ms动态响应、0.1A步进调节、9999步阶跃编程与交直流双输出能力，把脱扣试验站从手工经验作业升级为程序化标准作业，也让每一份特性曲线都有了可追溯的时间基准。苏州思齐电子科技有限公司面向断路器、熔断器、接触器等低压电器的脱扣与特性试验场景，提供电流档位核算、工步模板编制与计时链路对接的全流程选型支持，欢迎试验站工程师沟通需求。
