电网模拟电源如何与PLC/MES对接:通信与联调要点

发布时间:2026-08-27

电网模拟电源接入产线需被PLC调度工况并向MES回传数据,以思齐SA-A200KVA/350V/533A为例,解析Modbus RTU通信协议与联调要点。

在自动化测试产线中,电网模拟电源不能只“会发电”,还得“听得懂产线指挥”——即能被PLC(可编程逻辑控制器)远程调度工况、能把测试数据回传给MES(制造执行系统)。本文以苏州思齐科技SA-A200KVA/350V/533A电网模拟电源为例,系统解析电网模拟电源与PLC/MES系统的对接方法、通信协议选型与联调要点,供系统集成商和设备工程师参考。

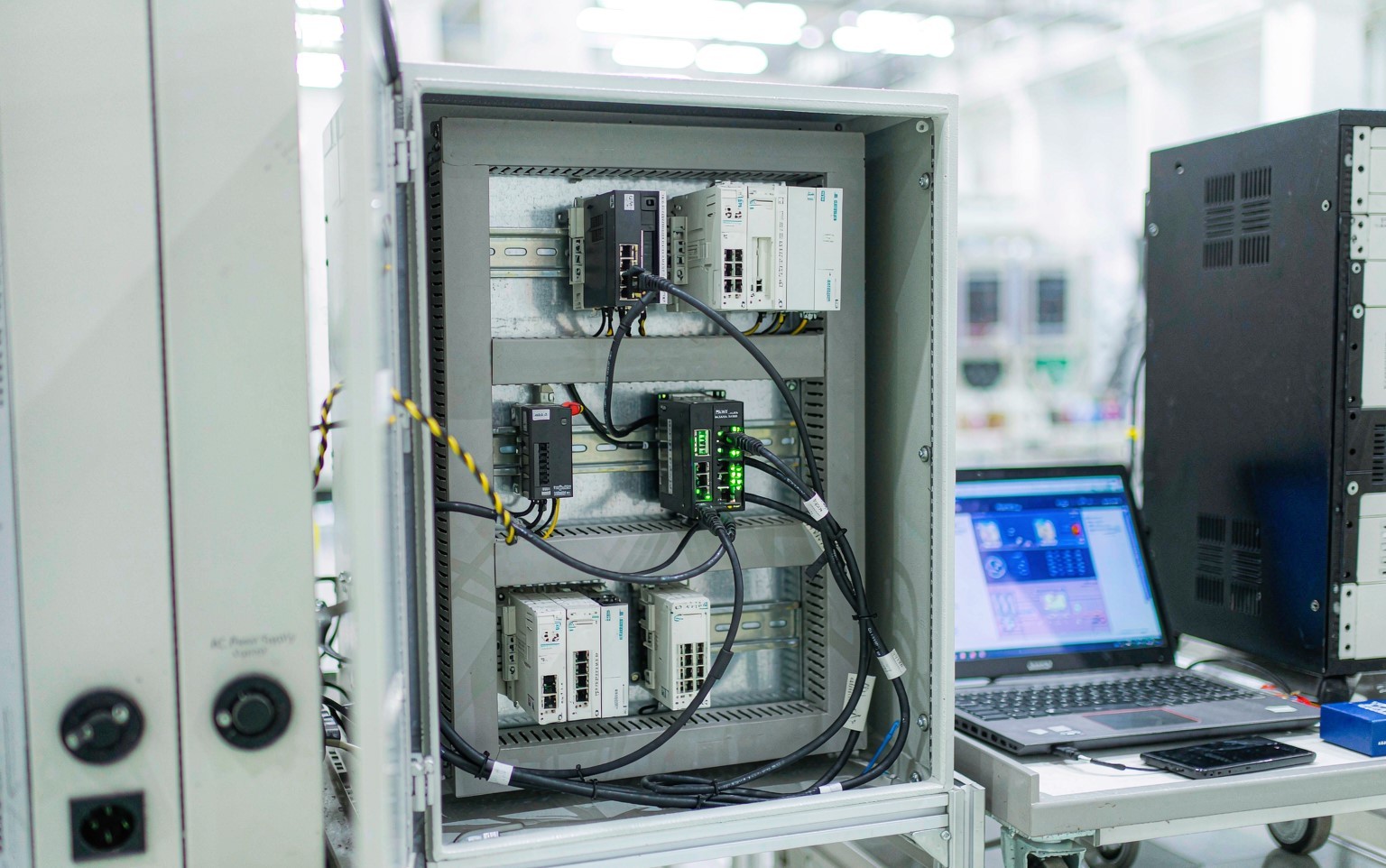

电网模拟电源与PLC控制柜的典型集成现场:通信电缆与动力电缆分区布线
电网模拟电源与PLC控制柜的典型集成现场:通信电缆与动力电缆分区布线

为什么要让电网模拟电源接入PLC/MES

手工操作测试电源的模式存在三大天然缺陷:工况切换靠人工、数据记录靠抄表、异常追溯靠经验。将电网模拟电源纳入产线自动化体系后,测试电源从“独立仪器”升级为“测试系统的一个执行单元”:PLC负责按流程调度电压、频率、跌落时序等激励参数,MES负责下发测试任务、采集结果并生成可追溯报告。这是测试产线实现少人化、数据化的基础,也是许多新能源制造企业客户审核时的硬性要求。

通信协议怎么选:三大主流接口对比

目前主流电网模拟电源标配的对外通信接口主要有三种,思齐SA系列电源三种接口全配,可适应不同现场总线环境:

接口/协议典型场景优点注意事项
RS485 + Modbus RTU单机/少机组网,PLC串口直连布线简单、成本低、协议成熟波特率、校验位需与PLC一致;同一总线建议不超过32个节点
CAN / CANopen车载、伺服、产线运动控制场景抗干扰强、实时性高需配置节点ID与波特率,协议栈调试门槛略高
以太网 + Modbus TCPMES联网、多工位集群、远程运维速率高、组网灵活、易与上位机/MES直通需规划IP与端口,产线网络建议与办公网隔离

选型建议:工位级控制优先选用RS485/Modbus RTU与PLC对接(协议规范见 GB/T 19582 系列),稳定且调试直观;数据平台级接入(MES、SCADA、远程运维)优先采用以太网/Modbus TCP;若现场为运动控制总线环境,则选用CAN接口。一台具备三种接口的电网模拟电源,可以平滑适配新旧产线的不同架构。

系统对接架构:PLC调度、MES管数据

典型的对接架构分三层:执行层(电网模拟电源按指令输出激励波形)、控制层(PLC按测试流程调用电源工况并采集“输出正常/故障”状态)、管理层(MES下发测试工单,接收电源回传的电压、电流、功率、频率等实时数据,形成测试报告)。需要强调的是,PLC与电源之间的状态交互应采用“请求—应答—确认”机制:PLC下发“切换到工况3”指令后,必须收到电源的“执行完成”应答,方可进入下一工位动作,避免时序错乱。

联调现场:用串口调试软件逐帧核对Modbus RTU指令,是快速定位协议问题的有效手段
联调现场:用串口调试软件逐帧核对Modbus RTU指令,是快速定位协议问题的有效手段

联调按顺序过六个环节

结合多个产线集成项目的实战经验,以下六个环节是电网模拟电源联调中的关键:

1. 参数先行:联调前统一确认通信参数(波特率、数据位、校验位、从站地址),双方各出一份参数对照表签字确认,可避免大量“低级返工”;

2. 寄存器映射:与电源厂家索取完整的寄存器映射表(输出启停、电压设定、频率设定、工况调用、实际回读值等地址),并在联调文档中固化,便于后续维护;

3. 工况指令化:将低电压穿越、频率扰动等复杂测试序列预先写入电源内部工况列表,PLC侧只发“工况编号”,联调工作量小、出错率低;

4. 数据回传验证:将电源回传的电压/电流值与万用表实测值比对,确认数据换算系数与量纲一致,这是MES报表准确性的前提;

5. 异常机制测试:人为制造过压、过流、通信中断,验证电源的故障码上报、PLC报警联动与安全联锁是否按预期动作;

6. 时间同步与日志:电源事件日志与MES时间对齐(建议统一NTP对时),保证故障追溯时“谁先谁后”能说清楚。

常见联调问题与排查速查表

故障现象可能原因排查步骤
通信超时/无响应地址或波特率不一致、A/B线接反、终端电阻缺失先用串口助手直连电源确认参数,再逐段检查线路
写入电压后输出不变未先发送“使能”指令、寄存器地址偏移、单位换算错误按厂家寄存器表逐字节核对,检查使能位状态
回传数据跳变通信线靠近动力电缆受干扰、接地不良通信线改用屏蔽双绞线并单端接地,与动力线分离布线
MES收不到历史数据电源事件记录未开启、数据保存周期与MES轮询周期不匹配确认电源日志开关与存储容量,调整轮询策略

轮询时间这笔账:9600bps真的来不及

MODBUS RTU在9600bps下读32个保持寄存器:请求帧8字节、响应帧约69字节,合计77字节×11bit≈847bit,单帧约88ms,32点轮询一遍就要2.8s——产线节拍按1s算,电网切换事件早漏掉了。改成115200bps并一次批量读125个寄存器,整轮压到200ms以内,才够得上"事件可捕捉"。

联调时还有一笔隐性账:寄存器表里电压定标0.1V、电流定标0.01A,MES侧如果按整数存,一条330.0V会变成3300V写进报表。上线前拿三组非零中间值(比如237.5V、86.4A)做端到端比对,五分钟就能堵住这个坑。

对接的边界与前提

电网模拟电源与PLC/MES系统的对接,说到底是把“电网激励能力”变成产线可调度的资源。协议选型得当、寄存器映射清晰、联调过程规范,测试产线才能实现工况一键调用、数据自动上云、异常快速定位。苏州思齐科技为每一台SA系列电网模拟电源提供开放的通信协议文档与全程联调技术支持;SA-B800 微电网并离网测试案例里电源由上位机按工况编号调度、数据自动回传的架构,与本文的三层对接方式一致,系统集成商和制造企业可以直接把测试产线的自动化做起来。
