数据中心供配电系统如何设计?从巨头投资看数据中心建设趋势
科技巨头重金押注数据中心建设,供配电系统占资本开支相当比例。从110kV进线到芯片用电,UPS配置方案与PUE优化决定供电可靠性与数据中心投资回报。

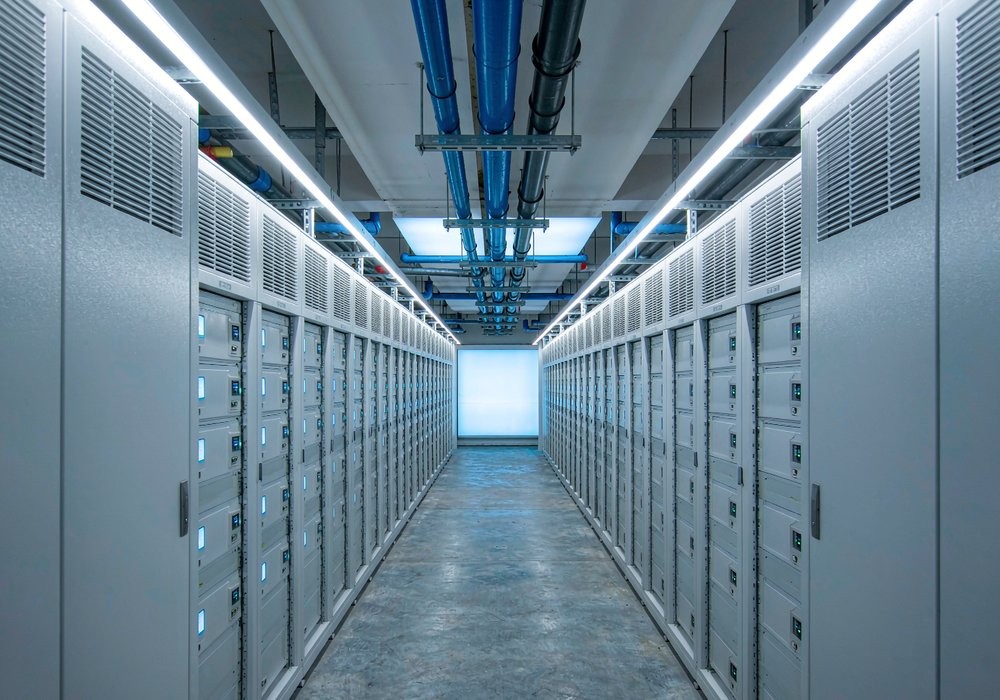

云厂商一轮接一轮的数据中心投资公告,动辄数十亿上百亿元。落到一座园区的资本开支里,IT 设备之外的土建、变配电、UPS、柴发、制冷占了相当比例,其中供配电系统决定这座数据中心未来十几年的可用性与电费。本文从链路设计、冗余方式与验收条件三个角度,拆解这套系统怎么定方案。
功率密度改变了投资结构
AI 训练把单机柜功率从 4~8kW 推到 20kW、40kW 以上,一座超大规模数据中心的用电负荷相当于一座中型城市的居民用电。变压器容量、母线载流、末端配电、机房承重要跟着重算,供配电在资本开支中的占比随之上行。容量与电价进入选址的前置条件,"东数西算"把算力枢纽往能源富集地区引导,逻辑就在这里。
供配电系统的效率差异会在十几年的运行期里累积,这是 PUE 成为设计指标的直接原因:供电链路的每一级变换、每一段待机,最终都写在电费单上。

四级链路与 2N 的可用性账
一套完整的数据中心供配电系统分四级:
市电引入与高压配电:双路独立电源引入,110kV/10kV 变配电,两路取自不同变电站或不同母线段,从源头避开单点断电;
不间断电源层:大功率 UPS 或 HVDC 接续市电,蓄电池组填补断电到柴发启动之间的空档,关键 IT 负载保持零闪动;

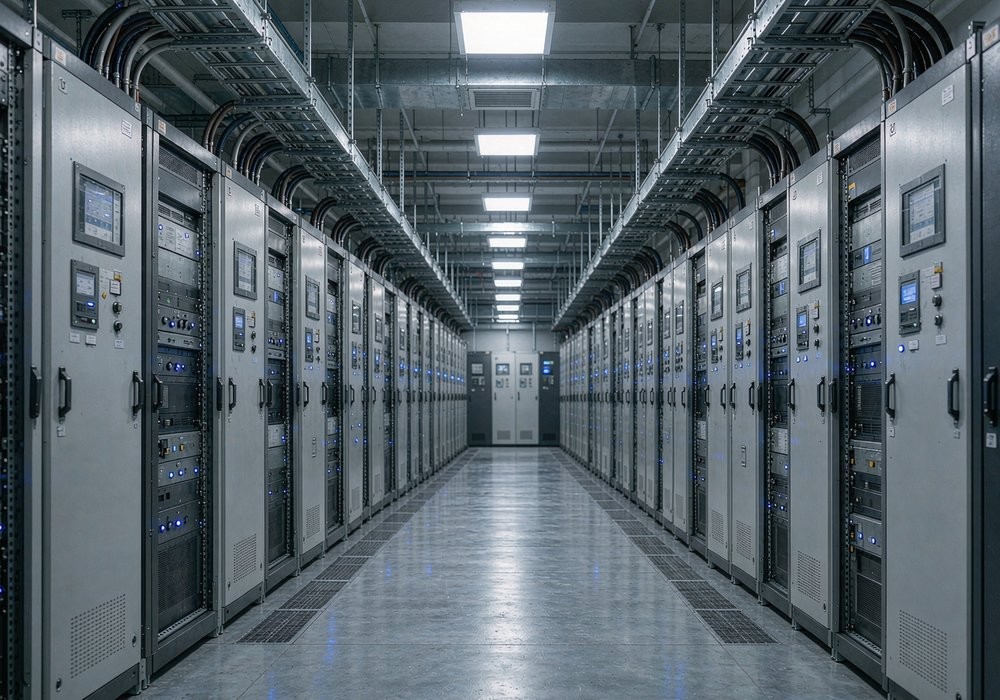

末端配电:列头柜、小母线、PDU 把电力送到每个机柜,回路电流与温度可测可管;
备用发电:柴油发电机承担长时间停电,与 UPS 构成"短时无缝 + 长时兜底"的两级保障。
四级链路里,每一级都是一个故障域,可用性按级串联计算,单级的年故障时间会累加。高等级项目因此在关键层级做冗余:UPS 采用 2N 双总线,两条链路完全独立,任一条故障负载照常运行。代价是 UPS 与配电容量翻倍,收益是可用性做到 99.999%,全年计划外停机控制在 5 分钟量级。金融、互联网头部客户认这笔账,普通业务区用 N+1 或单路加柴发,按业务分级配置。
2N 之外还有几种做法:DR 分布式冗余、市电直供加 UPS 旁路、模块化 UPS 的模块级 N+1。选哪种取决于业务中断的代价,与机房等级、投资额度一起决策。
供电效率对 PUE 的贡献
PUE 的分母是 IT 负载用电,分子里的空调、配电、UPS 损耗都是可压缩项。供电侧的空间集中在三处:高效 UPS,ECO 模式与模块化休眠可以让 UPS 环节效率逼近 97%~99%;高压直流化,减少 AC/DC、DC/AC 变换级数;供电与制冷协同,末端配电与液冷机柜就近布置,缩短供电路径与制冷路径。
这三处的收益要靠实测确认。厂商标称的峰值效率只在特定负载点成立,园区实际负载率长期低于额定值,轻载效率才是决定 PUE 的那一段。

验收清单:五项指标与测试条件
供配电设备的采购验收,围绕五项展开:
效率曲线:25%、50%、75%、100% 四个负载点分别测定效率,不只看峰值一个数
电压暂降耐受:按业主给定的暂降深度与持续时间复现,验证设备在连续暂降下的输出保持能力
电池切换:市电断电到电池接管的全程录波,切换时间与输出电压跌落深度同时判定
并联均流:多模块并联时的负载分配偏差,偏差过大会让部分模块提前老化
满载老化:出厂前 8~48 小时的满载运行,筛掉早期失效器件
五项的共同点是要有可复现的激励源与可追溯的数据。电压暂降与频率扰动靠电网模拟电源复现,电池充放电特性靠可编程直流电源模拟,长时间序列靠自动化测试系统执行。苏州思齐电子科技有限公司的 SA-A 系列可编程交流电源可以复现电压跌落、频率扰动等工况,常被用作这类验证的激励源。至于这些项目在出厂阶段怎么排工序、用什么设备编序列,AI 机柜功率密度上升后的供配电出厂测试有更细的展开,本文只列验收条件。
验收方式也在变。头部互联网企业的数据中心部门把出厂测试纳入驻厂监造范围,要求见证效率测试、暂降耐受与老化全过程,测试数据作为验收资料的必备附件。设备厂商的产线测试自动化与数据归档能力,直接影响在这类客户供应商评审中的得分。
电力、利用率、合规:三道约束

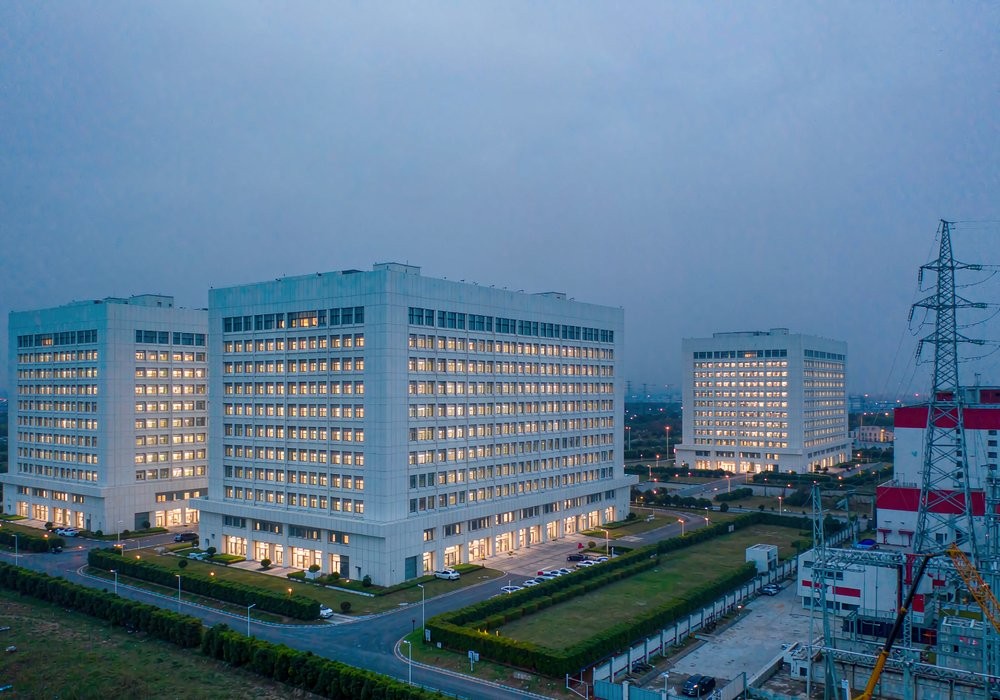

电力是第一重约束。一座 50MW 级的数据中心相当于一个小型工业园区的用电规模,电力供需紧张的地区,增容批复周期可能长达一年以上,"有地没电"会直接推迟项目投产。
利用率是第二重。机柜上电率决定投资回报,部分区域供应过快,租金承压,粗放扩张的项目回报周期被拉长。合规是第三重:能耗指标、PUE 限值、水资源利用(WUE)逐年收紧,可研阶段就要把运营期的合规成本算进去。
三道约束把投资从圈地拉回运营。供电系统占投资比例最高、能耗占比也最高,选型、冗余、运维策略的每一处优化都会被重新审视。东数西算八大枢纽、十大集群的布局定下来之后,西部园区的供电架构怎么改,东数西算集群的供电架构调整有专门讨论,此处不重复。

算力决定上限,供电决定下限
算力规模决定一座园区能承载多少业务,供配电的可靠性与能效决定这些业务能不能稳定跑下去。招标文件里 UPS 与配电设备的权重从来不低,原因就在这里。
对准备新建或扩容园区的业主,三条建议可以落地:按十年生命周期估算容量余量,给功率密度翻倍留出升级空间;把供应商的出厂测试体系纳入准入评估,要求提供可追溯的测试数据;在冗余等级上做业务分级,避免全园区一刀切上 2N。
