依据国内外标准或客户企标进行自动化测试
遵循成熟的工业标准,支持主流工业协议
硬件模块化设计,按需求灵活配置模块
SQ-ATS系列自动化测试系统(ATS)是一套集成交流变频电源、电网模拟电源、可编程直流电源、数采装置、切换系统等部件的通用测试系统。ATS通过对系统内测试电源、数采装置、切换系统协调控制,以软件下发指令的方式实现对系统内各设备的控制,自动完成被测产品性能测试,取代人工操作设备、人工记录数据的原始测试方式,显著提高测试效率及测试数据可靠性。系统自动生成测试报告与不良分析报告,具有开放式框架,可通过增加测试设备、测试仪器兼容任意测试对象,可自定义测试项目与测试流程,主要应用于产线测试、第三方实验室测试等场合。
| 光伏逆变器 / 储能变流器测试 | 并网性能、电网适应性与功率器件老化等自动化测试 |
| 交 / 直流充电桩测试 | 充电桩互操作性与协议一致性等测试项目的自动化执行 |
| 断路器、接触器寿命测试 | 通断循环、动作特性与机械寿命的无人值守测试 |
| 换向开关测试 | 换向动作时序与切换可靠性的自动化验证 |
| 其他定制产品测试 | 开放式框架支持按客户产品自定义测试项目与测试流程 |
SQ-ATS系列自动化测试系统可与思齐全系列测试电源协同组网,包括SA1000系列交流变频电源、SA1000S系列电网模拟电源、SD1000系列可编程直流电源、SA1000H系列交直流恒流电源等,支持按需选配与二次开发,欢迎联系思齐科技获取整体测试方案与选型建议。
| 特点 | 功能说明 |
| 自动化测试 | 依据国内外标准或客户企标进行自动化测试,按照内建脚本流程化地完成整个测试,同时自动生成测试报告。 |

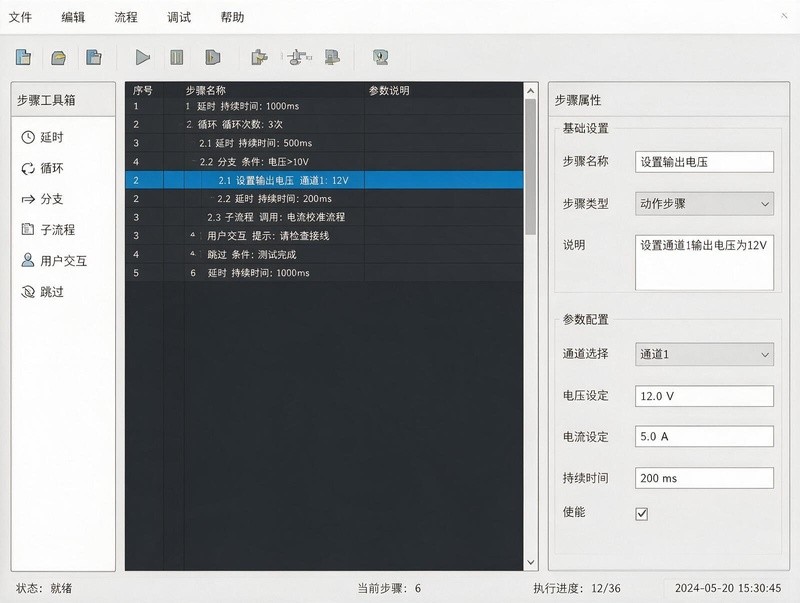

| 自定义测试流程 | 提供专业的测试执行引擎,支持客户自定义复杂的测试序列编排、分支跳转、循环、错误处理、用户交互、跳过 / 重试等,满足多样化测试逻辑需求。 |
| 高集成度 | 将多种传统台式仪器功能集成到紧凑的机箱中,显著节省实验室或产线空间,简化连接,解决线缆杂乱问题。 |

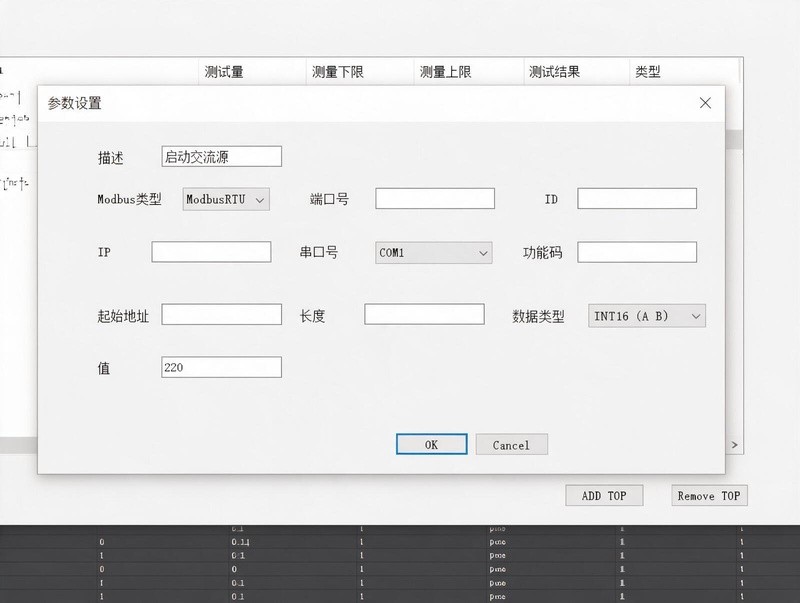

| 优秀的开放性 | 遵循成熟的工业标准(GPIB、USB、PCIe、RJ45 等),支持 Modbus、SCPI 等主流工业协议,确保不同厂商的硬件设备能够协同工作,方便集成到现有测试环境中。 |

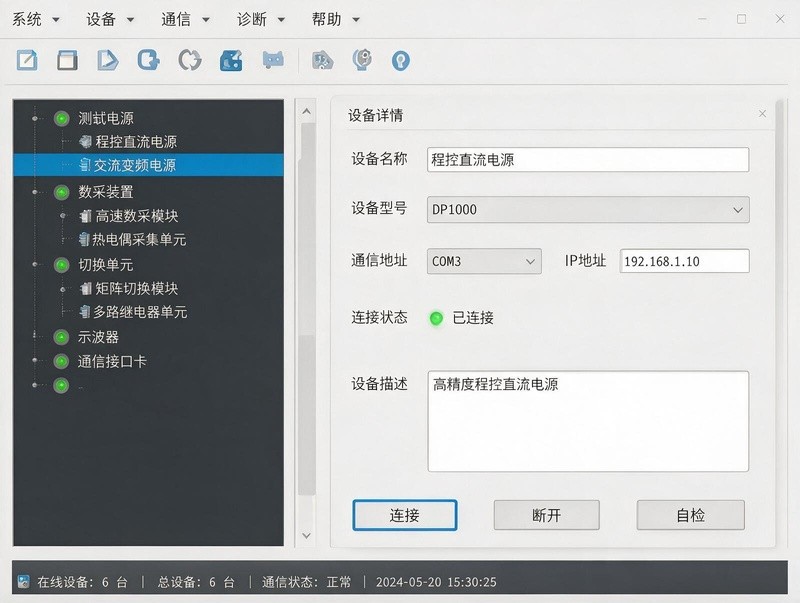

| 卓越的兼容性 | 硬件采用模块化设计,方便根据测试需求灵活增减仪器模块(数字万用表、示波器、电源、切换单元、通信接口卡等),支持未来升级和功能扩展。 |

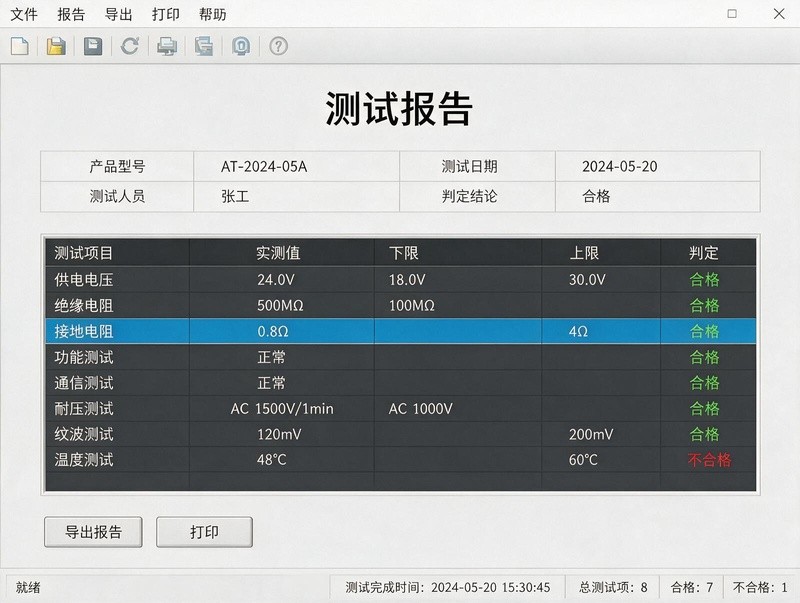

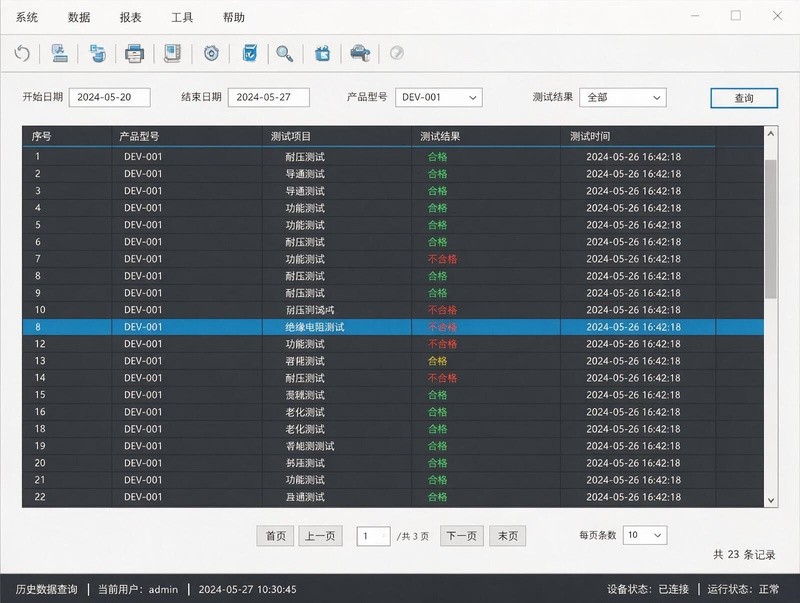

| 灵活的报告定制 | 提供强大的报告编辑工具,可自动创建标准化、可定制的测试报告,包含通过 / 失败结果、测量数据、序列日志等,满足不同审计和追溯要求。 |
| 良好的可维护性 | 模块化的硬件和结构化的软件设计,使得单个模块故障时易于诊断、隔离和更换(热插拔支持更佳),减少系统停机时间;清晰的系统日志和诊断信息可加速维护过程。 |

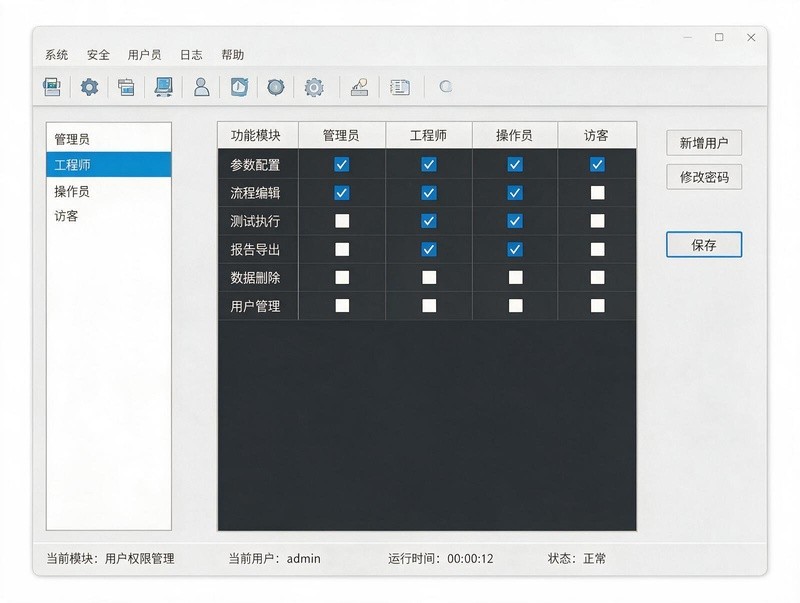

| 可靠的安全性 | 系统架构提供角色管理和权限控制机制,确保只有授权人员才能访问、修改或执行特定的测试程序、配置或数据,满足企业安全合规要求。 |
| MES 系统集成 | 提供接口与 MES 系统对接,能够无缝集成到 MES 中,实现测试流程的自动化触发、结果反馈和缺陷跟踪;同时提供统一的开发管理平台,支持使用 C/C++/C# 开发人机界面,使测试过程信息与测试结果可视化,直观、明了。 |

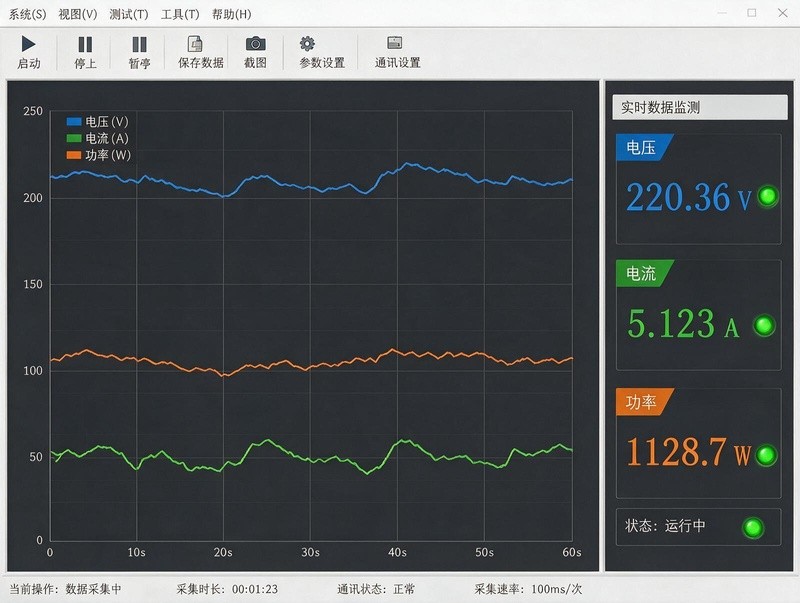

| 友好的人机界面 | 产品使用大屏幕液晶屏进行操作及数据监控,可在液晶屏中查看产品运行过程中的电压、电流、功率等电气参数,并可通过液晶屏对产品进行启停操作、编程操作。 |
自动测试系统(SQ-ATS)是一套集成测试电源、数采装置、切换系统等部件的通用测试系统。系统通过对测试电源、数采装置与切换系统的协调控制,以软件下发指令的方式自动完成被测产品的性能测试,取代了人工操作设备、人工记录数据的原始测试方式,显著提升测试效率与测试数据可靠性。
自动化作业 全自动性能测试 自动生成测试报告、不良分析报告 | 开放式框架 兼容任意测试对象 可通过增加测试设备与仪器扩展 | 自定义能力 测试项目与流程可自定义 支持复杂测试序列自由编排 | 适用场合 产线 · 三方实验室 兼顾定制化产品测试需求 |
01 光伏逆变器 | 02 交 / 直流 | 03 断路器、接触器 | 04 换向开关 | 05 其他定制 |
SQ-ATS 是面向产线与第三方实验室推出的开放式通用自动化测试系统。系统以"测试电源 + 数采 + 切换系统"的软硬件协同为基础,通过脚本化自定义测试流程实现全自动测试与报告生成,具备高集成、模块化、协议开放(GPIB / USB / PCIe / RJ45,Modbus / SCPI)、可对接 MES、权限安全可控等特点,典型应用覆盖光伏逆变器 / 储能变流器、交直流充电桩、断路器 / 接触器寿命、换向开关等产品的测试。
