电机启动频繁跳保护?交流变频电源抗冲击供电方案

发布时间:2026-09-17

交流变频电源以波峰因数3:1、可设限流与内置隔离变压器,化解电机启动5~7倍冲击电流和感容性负载供电失真,让电机测试不再频繁跳保护、中途复位。

"电机一上电,电源保护就跳,一天下来光复位就按了十几次。"这是华东某电机驱动设备制造企业测试车间最近遇到的普遍困扰:车间里三相异步电动机、减速机组、风机泵类负载轮番测试,接在普通开关电源和调压器上后,启动瞬间不是保护跳闸就是输出电压被拉垮,测试记录里满是"中断""重测"字样,出厂节拍被严重拖累。

从技术上讲,被测负载本身并无异常,问题出在供电设备的能力边界上。

异步电机直接启动时,启动电流可达额定值的5~7倍,且启动瞬间功率因数低至0.2~0.3,叠加车间常见的电容补偿与感性负载组合,普通电源的限流保护极易误动作。针对这类电动机类冲击性负载与感容性负载的可靠供电难题,苏州思齐电子科技有限公司基于SA1000系列交流变频电源给出了系统化的抗冲击供电方案——以波峰因数3:1的抗冲击输出、可灵活设定的限流值与内置隔离变压器设计,让电源"扛得住冲击、稳得住电压",从根源上化解频繁跳保护的问题。

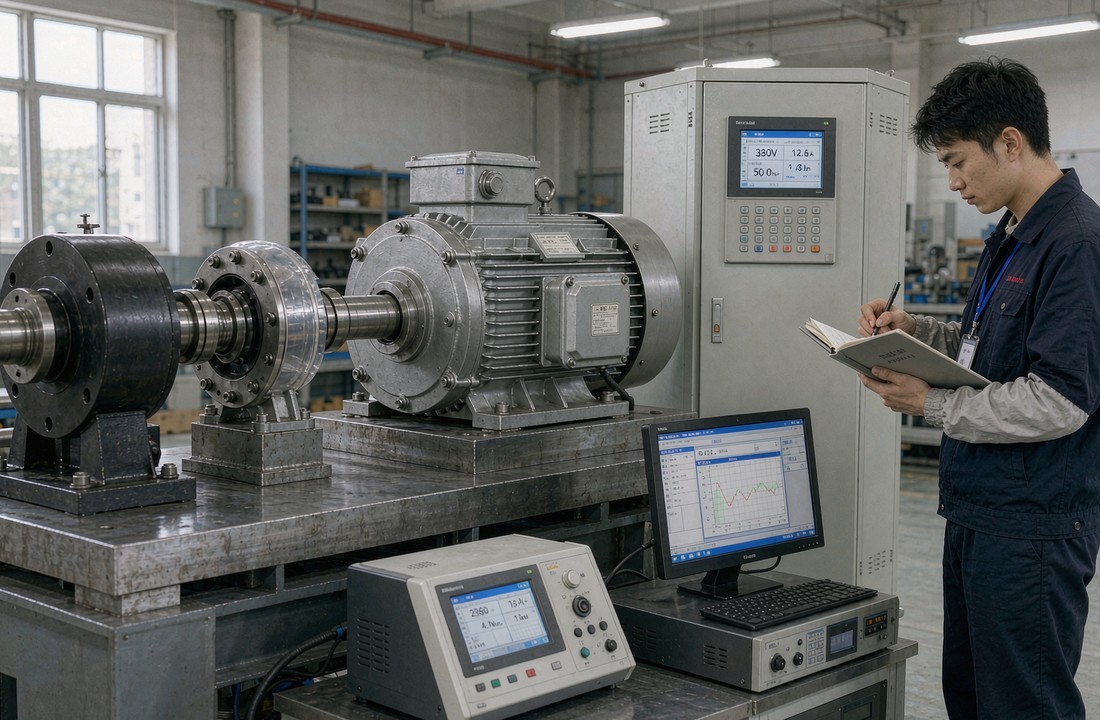

交流变频电源为电机冲击性负载测试台架供电
图1:电机冲击性负载测试现场:变频电源与测功机、工控电脑组成完整测试回路

问题剖析:冲击负载供电的三个"拦路虎"

冲击、塌陷、失真:三个拦路虎

第一,启动冲击电流引发保护误动作。电机启动电流可达额定的5~7倍,若电源按额定电流设置限流,启动瞬间必然触发过流保护;若为躲过冲击而把限流放得过宽,又失去保护意义,形成"保护等于没保护"的两难。第四个拦路虎是电价:冲击负载把功率因数拉低,力调电费一个月多出几千——这笔账财务最先看到。

第二,冲击瞬间输出电压塌陷、波形畸变。普通调压器输出阻抗大,冲击电流一来,输出电压瞬间跌落,欠压保护再次动作;同时大电流脉冲在电源内阻抗上产生畸变压降,波形失真加剧,直接影响测试数据的有效性。

第三,感容性负载带来无功与失真叠加。电机、变压器类感性负载电流滞后,补偿电容、滤波器类容性负载电流超前,两者交替出现在同一测试线上,对电源的无功承载能力与输出稳定度提出了远高于阻性负载的要求——这正是很多"标称功率够用"的电源在实际中使用效果不佳的原因。

按启动倍数法配容量:三要素落地

该方案的容量配置遵循"启动倍数法":电源容量≥被测电机额定功率×启动电流倍数×1.2安全系数。以一台7.5kW三相异步电机为例,按7倍启动电流核算,配置30kVA档位的SA1030(三相四线,高低档输出电流83.3A/41.7A)即可覆盖启动冲击并留有裕量。在此基础上,方案依托三个关键能力解决跳保护难题。三要素配平之后,剩下的就是照表执行。

启动倍数法配容量与3:1波峰因数

扛冲击要靠三样东西。首先是波峰因数3:1的抗冲击输出能力:波峰因数衡量电源承受峰值电流脉冲的能力,市电标准约为1.414,SA1000系列达到3:1,意味着电机启动类脉冲电流可以完整通过而不触发削峰或保护,这是抗冲击供电的硬指标。限流值也要灵活可设:用户可在面板上按负载特性设定限流值,既允许短时冲击通过,又在持续过流时可靠保护,兼顾"扛得住"与"保得住"。最后是内置隔离变压器与2ms反应时间:隔离变压器切断负载侧扰动向电源内部的传递路径,2ms的快速反应时间则保证异常发生时保护动作干脆利落,避免故障扩大。限流值等参数的日常设定与操作要点,可参见交流变频电源日常操作规范。

交流变频电源液晶屏限流值参数设置操作
图2:大屏液晶界面:三相电压、频率、限流值均可独立设定,输出档位一键切换

关键参数配置表:照着设,少走弯路

配置项推荐设置作用说明
输出档位选择220V级负载用低档0~150V;380V级负载用高档0~300V档位匹配使电流裕量最大化,SA1000高低档电流为2:1关系
限流值设定按被测电机额定电流×1.1~1.2设定允许启动冲击通过,持续过流仍可靠保护
输出频率50.00Hz(45~65Hz范围内步进0.01Hz可调)频率稳定度0.01%,保证电机转速测试基准一致
电压稳定度默认0.5%rdg+0.5%F.S.负载稳压率≤±1%(线性负载),冲击后电压快速恢复
波形质量电压失真≤2%@50Hz(线性负载)纯净正弦波输出,保障测试数据有效性

限流与转矩的平方账:软启动不是万能的

抗冲击方案有个绕不开的物理账:异步电机转矩与电流平方成正比,55kW电机直接启动电流6.5倍;若变频电源把限流压到1.5倍,可用转矩只剩直接启动时的5%左右,重载直接启动不了。所以工位配置要分档:轻载机型用1.5倍限流斜坡起;重载机型开200%/5s脉冲限流窗口,让转矩顶过启动段;或者干脆在电源容量上留余量。参数表里“过载能力”那一格,对电机产线来说比效率更值钱。表里最容易被划掉的是过载恢复时间:冲击过后回不到稳态,下一个工步的起点就是歪的。

应用成效:从"天天复位"到"无人值守"

从天天复位到无人值守的三个数字

方案落地后的变化可以用三个数字概括:电机启动一次成功率接近100%,未再出现因启动冲击引发的保护跳闸;测试中断次数从日均十余次降为零,测试人员无需再守在电源旁随时复位;输出电压冲击后恢复时间缩短至毫秒级,配合整机85%~90%的效率,长时间连续老化测试的电耗与发热也明显下降。该企业随后将同一供电架构复制到风机与水泵负载测试线,同样稳定运行,验证了方案对不同冲击负载类型的普适性。同类交流供电装备中,江西一舟数据技术有限公司已采购SA-A150/350/400可编程交流电源。

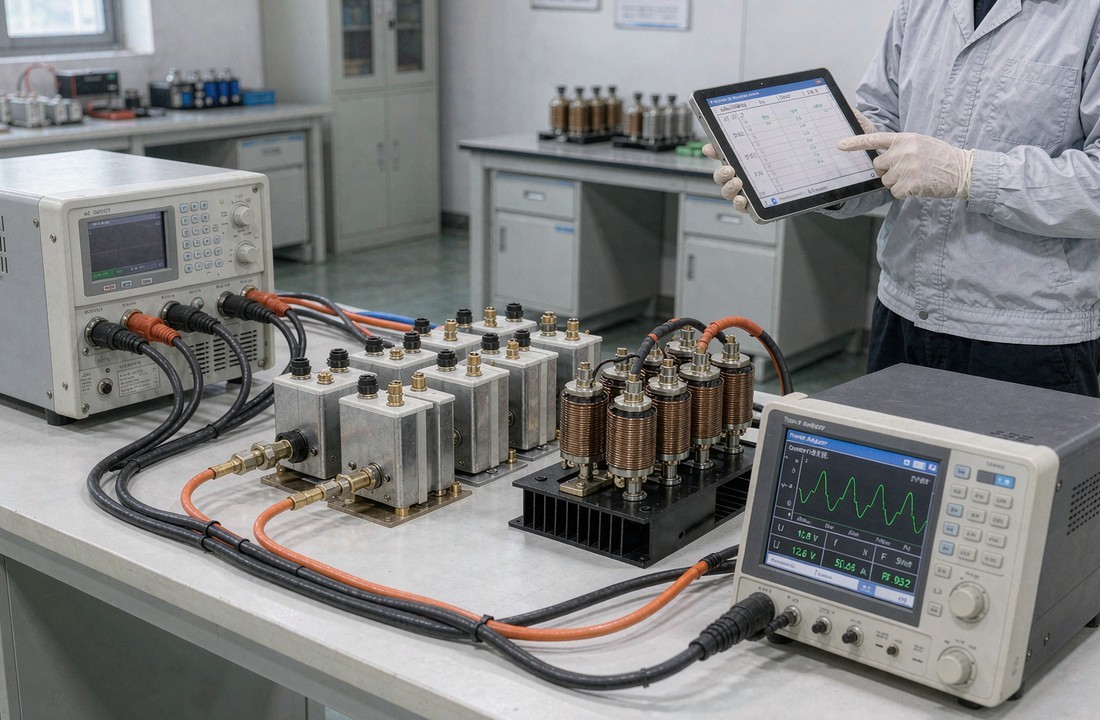

交流变频电源连接感容性负载进行能力测试
图3:感容性负载测试:功率分析仪实时监测电流波形与功率因数变化

车间不再打电话报跳闸

该企业测试中心王工反馈:"以前最怕车间打电话来说电源又跳了,现在这套交流变频电源用了几个月,电机启动再没跳过保护,电压也稳,波形在分析仪上看很干净。选型的时候厂家给的启动倍数算法很实用,我们照着算容量,一次就选对了。"

该企业设备科负责人补充:"300kVA以内的机型是标准柜体,安装尺寸和重量资料齐全,我们提前预留的机位正好放下,进线接上就能用,整体交付比预期顺利。"

冲击扛住了,产线才安静

电机与感容性负载的供电难题,考验的是电源"峰值承受能力、限流策略、稳定度"三重能力的综合表现。SA1000系列以波峰因数3:1、限流可设、隔离变压器、失真≤2%的完整能力组合,把"扛冲击"做成了出厂标准配置,而非选配选项。苏州思齐电子科技有限公司在冲击性负载供电领域积累了丰富的选型与工程落地经验,可按客户负载清单免费提供容量核算与配置方案,10kVA至2000kVA全功率段覆盖,帮助测试部门把时间花在数据上,把复位次数降为零。
