在电网模拟电源的参数表中，“四象限运行”是一个容易被忽视却至关重要的指标。很多用户在选型时只关注容量、电压、电流，等到测试储能变流器放电工况或电机发电工况时，才发现电源频繁报“母线过压”而无法工作。本文从技术原理到应用场景，讲清楚四象限电源到底“四”在哪里、为什么重要、如何判断一台电源是否真正具备该能力。

▲ 电压—电流平面的四象限划分：每个象限对应一种能量流动方向

一、什么是四象限运行：一张图看懂能量流向

以输出电压为横轴、输出电流为纵轴建立平面，四个象限对应四种工作状态：第一、三象限中电压与电流同向，电源向外输出能量（供电状态）；第二、四象限中电压与电流反向，能量从负载侧流回电源（回馈状态）。通俗地说：两象限电源只会“给”，四象限电源既能“给”也能“收”。

技术上，四象限能力的实现依赖可双向工作的功率变换单元与能量回馈通道：回馈能量经逆变单元回送至输入侧电网，而不是堆在母线电容上。这正是普通“可编程电源”与“四象限电网模拟电源”的本质区别——前者回馈能量无处可去，触发过压保护；后者将能量清洁地回馈电网，实现能量的循环利用。

二、哪些测试场景“非四象限不可”

判断自己是否需要四象限电源，只需回答一个问题：被测设备在测试中会不会向电源侧回馈能量？典型场景包括：

• 储能PCS/双向变流器测试：放电工况下PCS向电网侧馈电，测试电源必须吸收并回馈该能量（详见《大功率可编程交流电源在储能PCS出厂测试中的应用》）；

• 电机及驱动器测试：电机减速、制动及四象限运行时能量回馈至驱动器直流母线，再经回馈单元流向电源侧；

• 新能源V2G/V2H产品测试：电动汽车放电给电网、户用储能反向供电等双向应用已成趋势，其测试激励源必须天生双向；

• 电源类产品老化测试：被测电源满载输出的能量由四象限电源吸收回馈，老化房电费与散热负荷大幅下降。

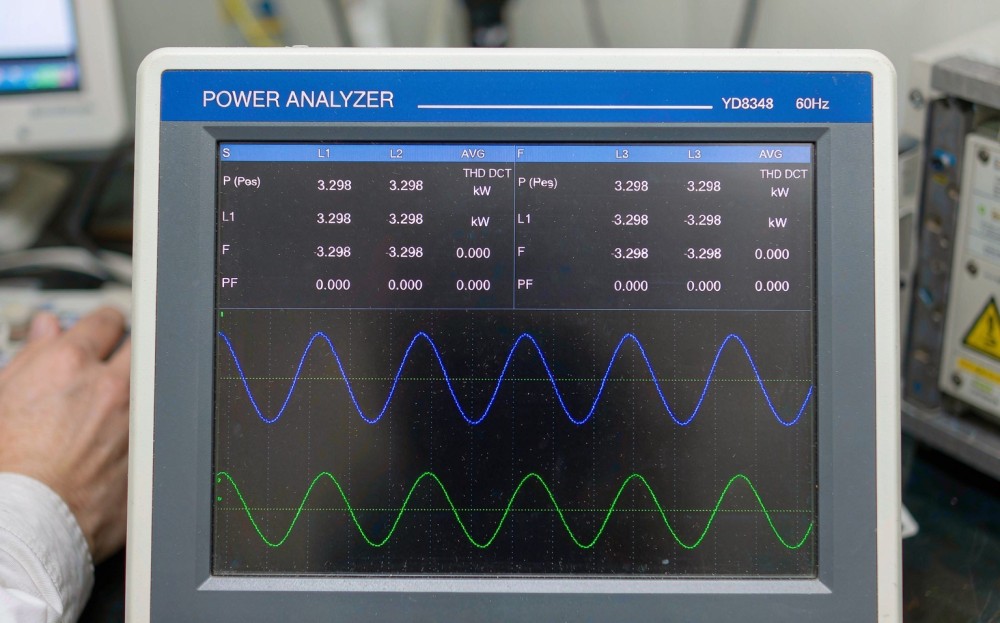

▲ 双向功率计量：四象限电源的充放电能量流动可精确核算，节能量化可见

三、四象限能力的三大应用价值

1. 测试能力价值：没有四象限，双向设备测不“全”。缺少回馈能力时，放电工况只能外接负载柜“降级测试”，能量以热量耗散，且负载柜的阻抗特性会污染电网工况的纯净度，测试结果的可信度打折。四象限电源让电网侧始终呈现标准、低内阻的电网特性，被测设备的并网性能评估才严谨。

2. 经济价值：能量回馈就是真金白银。以一台200KVA四象限电源为例，若每天有4小时处于回馈工况，回馈电量约800度；按工业电价核算，一年节省的电费相当可观，同时省去了等功率负载柜的采购与空调散热投入。很多客户复盘时发现，四象限电源与普通电源的差价，一两年内即可由电费差额收回。

3. 安全价值：回馈能量“有序疏导”优于“硬扛”。两象限电源面对回馈能量只能被动保护停机，测试中断甚至损坏设备；四象限电源在设计中就将回馈通道作为正常工况管理，配合完善的过压、过流、过温保护策略，长时间双向运行依然稳定。

四、选型时如何验证“真四象限”

市场上部分产品宣传“支持回馈”，实际能力参差不齐。建议在选型阶段做四项验证：

验证项	验证方法	合格判据
持续回馈能力	接入回馈型负载（如放电工况的PCS），满功率回馈运行1小时以上	不降额、不报警、温升正常
回馈功率指标	查阅规格书回馈功率额定值	回馈功率与输出功率同级（100%）为佳
双向切换动态	令被测设备在充放电间快速切换，观察波形	过零切换平滑，电压无明显扰动
回馈电能质量	回馈工况下测量电源输入侧谐波	满足厂内电网谐波治理要求

五、结语

在“双碳”与新型电力系统的产业背景下，被测设备越来越“双向”，测试电源也必须双向。四象限运行能力不是锦上添花的参数，而是决定测试能力边界、运行经济性与安全性的底层能力。苏州思齐电子科技SA系列电网模拟电源（如SA-A200KVA/350V/533A）以四象限功率变换架构为基础，兼具电网工况模拟与能量回馈功能，欢迎有双向测试需求的客户来样验证。
