恒压恒流自动切换:可编程直流电源如何接入自动化测试
可编程直流电源恒压恒流CV/CC模式切换,接入自动化测试系统可选RS232/RS485、SCPI与Modbus协议或模拟量接口,并机与保护配置需提前规划。
测试流程交给程序执行,数据自动入库,人员只做判读与维护——这是测试部门自动化改造的典型图景。改造清单上,可编程直流电源往往是第一个要"联网"的设备,它既是被测件的能量来源,也是最理想的激励控制点。但真正动手时,工程师常被一连串问题卡住:CV、CC两种模式程序里怎么处理?RS232、RS485、模拟量接口该接哪个?SCPI和Modbus两条指令体系要不要都学?多台电源功率不够怎么办?
这些问题都指向同一件事:搞清楚可编程直流电源的工作机理与控制接口设计,选型和集成就水到渠成。本文以SD1007系列7.5KW机架式可编程直流电源为参照,它具备恒压恒流双模式自动切换、RS232/RS485标配通讯、SCPI与Modbus RTU双指令体系、0-5V/0-10V模拟量接口以及预留并机接口:按照"先懂原理、再选接口、最后组系统"的顺序,把直流电源接入自动化测试系统的完整路径讲清楚。苏州思齐电子科技有限公司长期为自动化测试集成商提供电源侧的技术对接支持,文中要点同样来自一线集成项目的实战经验。

先懂原理:CV/CC双模式如何"自动"切换
同一闭环:两个调节目标的竞争
恒压(CV)与恒流(CC)出自同一套闭环控制系统,差别只在两个调节目标谁在起主导作用。电源同时监测输出电压与输出电流:当负载电流低于电流设定值Iset时,电压环起主导作用,输出稳定在电压设定值Vset,这就是CV模式;当负载试图抽取超过Iset的电流时,电流环接管控制,输出电流被钳在Iset,电压则随负载特性自动回落,进入CC模式。两个模式之间不需要任何指令干预,切换点完全由"负载需求与设定值的相对关系"决定。
理解这一点,自动化程序的设计思路立刻清晰:CV/CC 不需要程序去"设置",需要的是"利用"——它是由负载关系自动决定的特性。例如测试电机控制器堵转特性,把电压设为额定、电流设为极限值,程序只需按时间序列改变Vset,电源在负载加重时会自动进入CC限流,既保护了被测件,又完整记录了特性曲线。同系列设备在汽车电子控制器测试中的完整落地可参见 SD1007-100-75 汽车电子测试案例。SD1007系列面板上的CV/CC模式指示灯,正是给调试人员提供的直观状态反馈。程序跑起来后,看一眼指示灯就知道当前工作在哪个区间,排查异常时事半功倍。
再选接口:总线通讯、模拟量与工步编程的三条路径

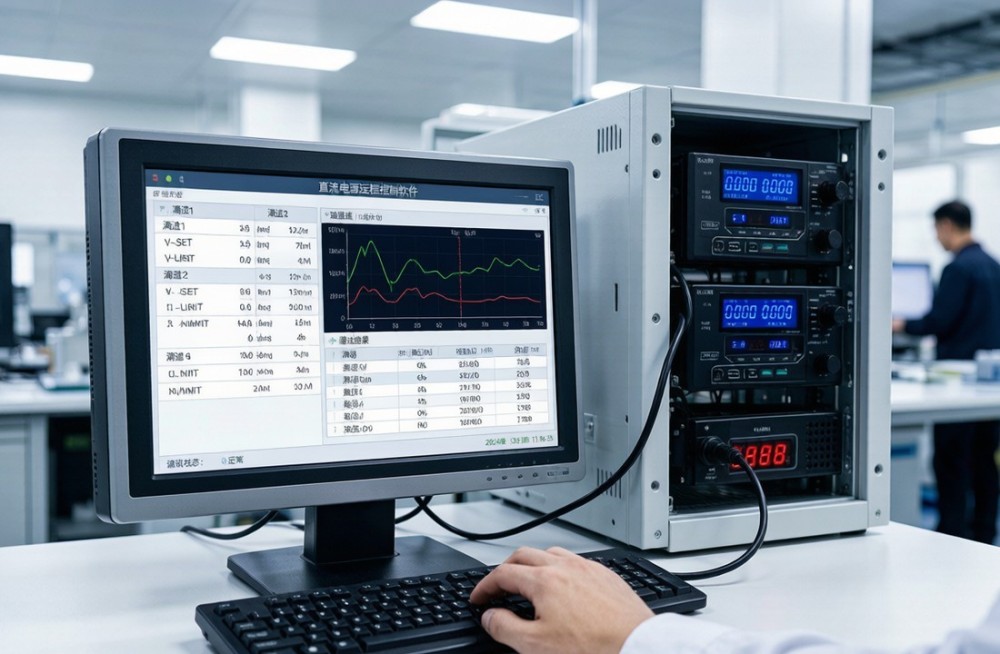

把电源接入自动化系统有三条路径,按集成深度递进。路径一:总线通讯,最完整。SD1007系列标配RS232/RS485接口,支持SCPI与Modbus RTU双指令体系。SCPI是仪器行业的通用语言,适合与LabVIEW、Python测试框架对接;Modbus RTU则是工业现场的事实标准,接入PLC与MES体系几乎零门槛。开放应用层规约还意味着深度定制成为可能,集成商可以按自己的软件架构封装驱动。路径二:模拟量接口,最简单。0-5V/0-10V模拟量输入可以直接映射为电压电流设定,用PLC的模拟量输出模块即可驱动电源,不需要写一行通讯代码,适合产线上"PLC说了算"的场景,选配LAN与4-20mA接口则覆盖远距离与强干扰环境。
路径三:内置工步编程,最独立。SD1007系列支持在面板上直接编辑测试流程:设定电压电流序列、启停逻辑与循环模式后,电源脱离上位机也能自主按流程运行。
这条路径常被忽视,价值却很大,长时间老化与可靠性试验中,即使通讯中断或上位机重启,电源内的程序照跑不误;工步编程与总线通讯叠加使用,还能形成"上位机调度+电源自主执行"的双层架构,系统鲁棒性显著提升。此外,远程补偿功能在长线缆场景里很实用:当输出线缆较长导致被测件端电压低于电源端设定值时,远程采样补偿可自动抬升输出抵消线压降,这对大电流、长线缆的产线供电尤其实用。
最后组系统:保护、并机与数据闭环
自动化系统中,电源的保护逻辑要重新审视一遍。SD1007系列具备OVP、OCP、OPP、OTP及输入过欠压保护,其中过压保护动作后机器自锁、重启自动解锁——这个设计在自动化场景里非常重要:程序异常导致电压设定跑飞时,OVP第一时间切断输出保护被测件;恢复运行时无需人工进菜单,上电即解锁,产线自动恢复。建议把OVP值设定为"被测件安全上限"而非电源量程上限,让保护真正对准需要保护的对象。

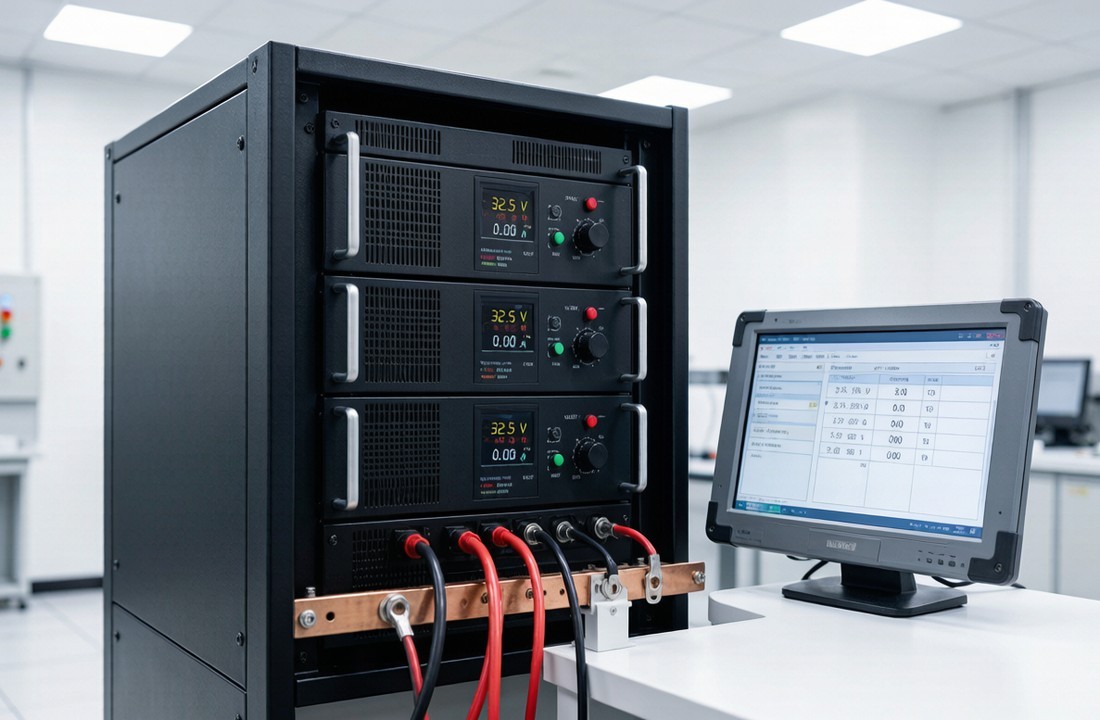

并机扩展:最高1.5MW与10000A
当单机功率或电流不足时,并机是标准解法。SD1007系列预留并机接口,多机并联后系统功率最高可扩展至1.5MW、电流至10000A,且机架式模块化设计让扩容像"插箱"一样简单——15KW也只占3U高度。集成时的关键点有三:并联各机电流设定保持一致以实现均流、输出母线采用等长铜排以平衡线路阻抗、通讯地址规划预留扩展余量。最后是数据闭环:电源回读的电压电流实测值应作为判定依据写入测试记录,而非只存上位机指令值,这样每一条测试结论都能追溯到真实的电气量,审计与追溯时才有完整证据链。

集成路线图:避免返工的推进顺序
综合上述要点,直流电源接入自动化测试系统可以按三步推进。
三步走:单机验证、联调、试运行
第一步,单机验证:在正式集成前,先用RS485转USB在电脑上以串口助手验证Modbus/SCPI指令回读,确认寄存器映射与文档一致,同时验证工步编程与保护动作,这一步能拦截绝大多数集成返工。第二步,链路集成:把电源接入测试软件或PLC,跑通"设定-执行-回读-记录"闭环,重点验证CV/CC边界工况下的数据一致性。第三步,系统固化:固化工步模板、保护值与通讯参数,写入设备点检表,并为后续并机扩容预留地址与母线。三步走下来,电源就不再是自动化系统里那个"只会供电"的盒子,而是激励控制、状态反馈与安全保护的枢纽节点。

切换点这笔账:5Ω是CV与CC的分界线
拿一台50V/10A的电源带电阻负载算最直观:临界电阻U÷I=5Ω。负载5Ω以上电源稳在CV,50V满电压;负载降到4Ω,电压若不变电流要12.5A、超了限流值,电源自动转CC,把电流钉在10A、电压让到40V——切换在毫秒级完成,但自动化脚本如果不知道当前模式,读回来的“电压”其实是限流下的让压值,判据就错了。所以每个工步先轮询CV/CC状态位、再记录数据,顺序不能反。负载继续降到2Ω,CC态下仍有200W往外送,保护阈值和散热都要按CC最深点核算。
联调跑通之后,系统才算闭环
自动化测试的可靠性,很大程度上取决于最底层供电环节的可控性。
CV/CC自动切换让程序无需关心模式状态,SCPI与Modbus双指令体系打通实验室与车间两个世界,工步编程与远程补偿让电源在弱网环境下依然可靠,并机扩展则为产能增长预留了空间——SD1007系列7.5KW机架式可编程直流电源把这些能力集成在3U级机身中,配合完善的OVP/OCP/OPP/OTP保护体系,为自动化改造提供了坚实的供电底座。苏州思齐电子科技有限公司可向集成商与测试部门提供通讯规约文档、驱动示例与联调支持,SD1007系列支持非标定制,欢迎在项目选型阶段沟通对接细节。
