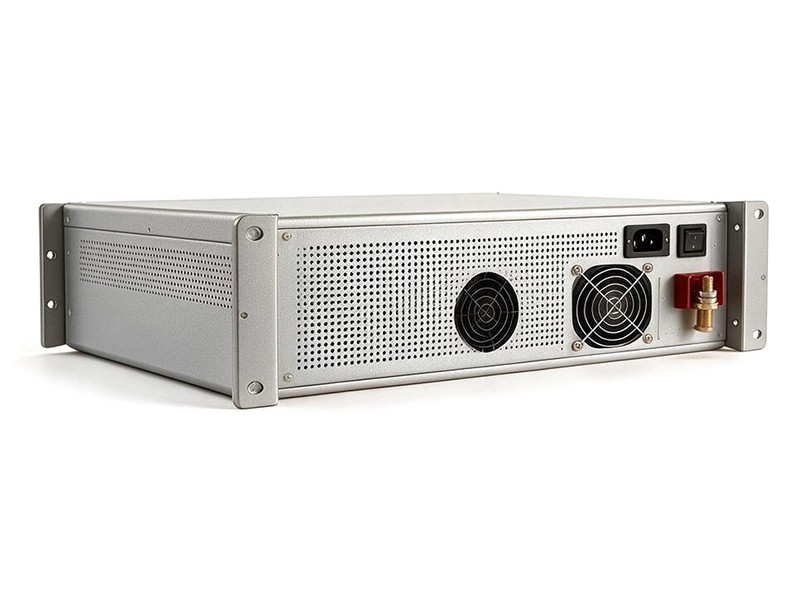

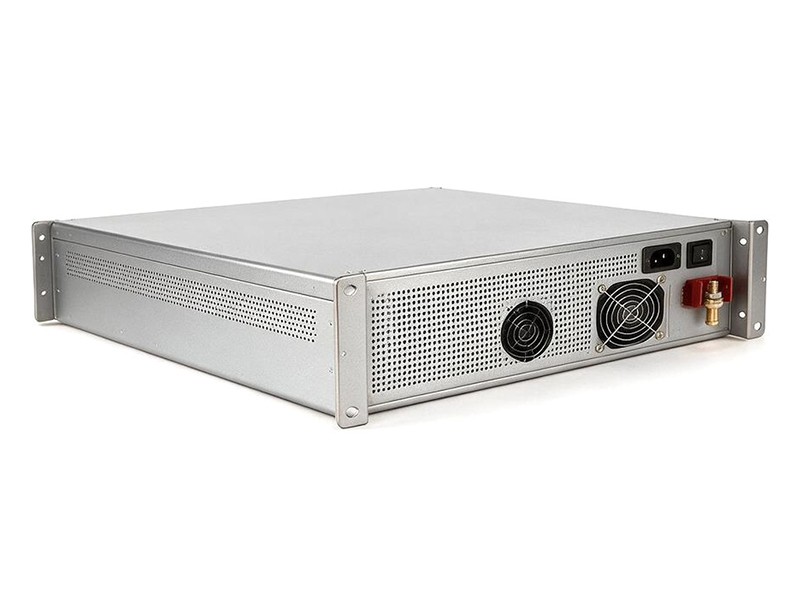

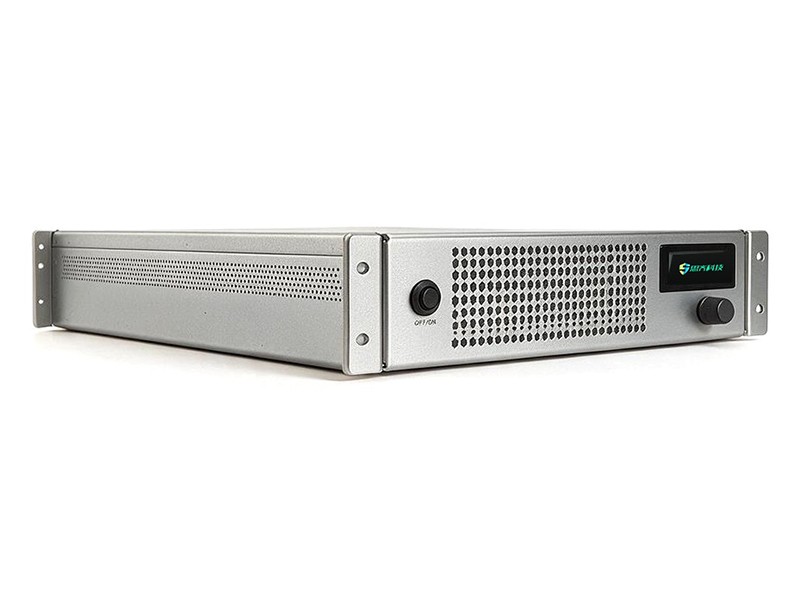

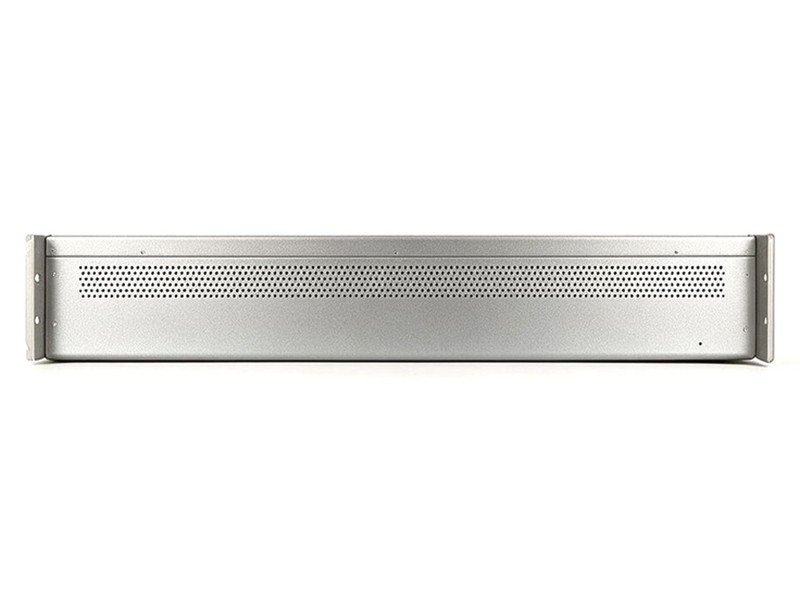

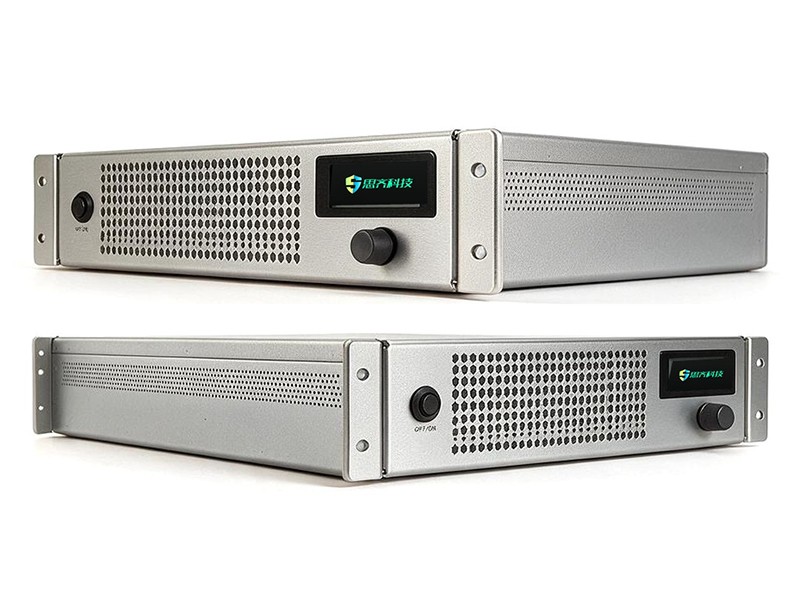

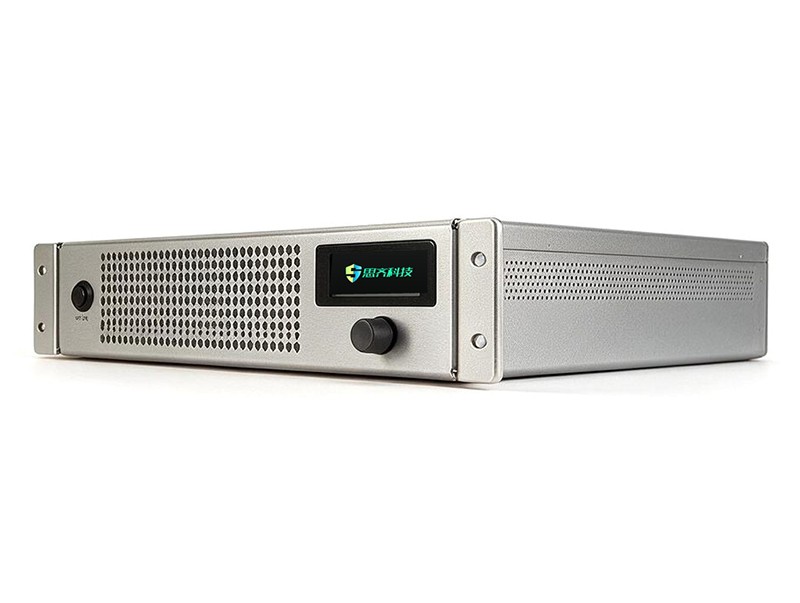

SD1005是SD1000系列中5KW功率档的机架式可编程直流电源,定位为系列的中功率主力机型。单机最大输出电流166A、机箱高度88mm,在保持紧凑机身的同时提供中功率段更强的带载能力。设备采用高频开关电源技术提高电源效率、改善输出电压纹波,提供0~100V至0~600V共五种电压规格,最高输出电压600V,适合通信设备测试、工业电源考核等需要长时间持续直流供电的场合。
设备配备恒压、恒流两种工作模式,支持工步编程与循环测试,可自定义测试时序与循环工况,适配长时间可靠运行考核;通过LCD液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载RS232/RS485通信接口与0-5V/0-10V模拟量接口,便于接入上位机与工业自动化系统,实现远程参数调试与数据记录。整机集成输出短路锁定、过功率、过温、极性反接等多重防护,产线误操作后可快速恢复正常供电。适用于通信基站电源、通信电源模块的直流输入测试与中小功率电机驱动的直流母线供电,功率与体积平衡、支持参数定制,是中功率段的主力供给机型。
具备恒压(CV)、恒流(CC)模式
RS232/RS485、0-5V/0-10V模拟量接口
具备远程补偿功能
SD1005 为 5KW 功率档,提供 0~100V 至 0~600V 共五种电压规格,单机最大输出电流 166A;以下为系列通用技术指标,具体配置以技术协议为准。
| 功率(kVA) | 型号 | 输出电压(V) | 输出电流(A) | 尺寸(宽*深*高·mm) | 重量(kg) |
| 5 | SD1005-30-166 | 0~30 | 0~166 | 430*520*88 | 16 |
| SD1005-100-50 | 0~100 | 0~50 | 430*520*88 | 16 | |
| SD1005-200-25 | 0~200 | 0~25 | 430*460*88 | 13 | |
| SD1005-300-16.7 | 0~300 | 0~16.7 | 430*460*88 | 13 | |
| SD1005-450-11.1 | 0~450 | 0~11.1 | 430*460*88 | 13 | |
| SD1005-600-8.3 | 0~600 | 0~8.3 | 430*460*88 | 13 |
| 输出连接方式 | 直流正负极输出 |
| 输出模式类型 | 恒压、恒流 |
| 输出电压范围 | 见选型清单 |
| 输出电压精度 | ≤±0.1%F.S. |
| 源效应 | ≤0.1%F.S. |
| 负载稳压率 | ≤0.1%F.S. |
| 时漂 | 电压 ≤0.1%F.S.(连续工作8小时以上时输出电压变化) 电流 ≤0.1%F.S.(连续工作8小时以上时输出电流变化) |
| 温漂 | 电压 ≤50ppm/℃ 电流 ≤100ppm/℃ |
| 电压变化速度 | 100V/ms |
| 输出电压纹波 | Vrms≤0.5%F.S. |
| 负载稳压率(线性负载) | ≤±0.3V |
| 显示分辨率 | 0.001V |
| 电流 | 电流范围 | 0~250A |
| 精度 | ≤±0.1%F.S. | |
| 显示分辨率 | 0.01A | |
| 保护 | 过压保护 | 过压保护值可设定,保护后机器自锁,重启机器自动解锁 |
| 过流保护 | 额定电流输出过载保护,短路保护(短路后关闭输出,选配) | |
| 过温保护 | 保护值为70℃±5%,保护后关闭输出 |
| 交流输入 | 输入电压 | 400Vac±10% |
| 输入连接方式 | 三相三线+地线 | |
| 输入频率 | 47.5Hz~52.5Hz | |
| 其他参数 | 通信接口 | RS232、RS485 |
| 控制指令 | Modbus RTU、SCPI |
| 典型定制方向:按通信电源测试规范配置输出规格;多台并机扩展功率;加装工业机柜安装附件。 |
输出功率 5KW | 单机最大电流 166A | 机箱高度 88mm | 电压规格 5 档可选 |
| 特点 | 功能说明 |
| 中功率主力 | 单机 166A、机箱高度仅 88mm,是中功率段兼具输出能力与部署灵活性的主力机型。 |
| 稳压精度突出 | 工业电源考核场景下需长期盯稳压精度,本档在高负荷下仍保持稳定输出。 |
| 循环测序 | 支持工步编程与循环测试,可自定义测试时序与循环工况,适配长时间可靠运行考核。 |
| 产线级远控 | RS232/RS485 与模拟量接口接入上位机与工业自动化系统,实现远程参数调试与数据记录。 |
| 短路锁定 | 集成输出短路锁定、过功率、过温、极性反接等多重防护,产线误操作后可快速恢复正常供电。 |
| 通信电源适配 | 面向通信设备测试优化,适配基站电源、通信电源模块的直流输入工况。 |
| 驱动母线供电 | 可作为中小功率电机驱动器的直流母线电源,随负载变化保持母线电压平稳。 |
| 能耗可控 | 高频开关电源技术改善效率与纹波,长时供给工况下发热与电耗更可控。 |
01 通信设备测试 为通信基站电源、工业电源模块提供可调直流输入,完成带载与效率考核 | 02 工业电源考核 模拟不同输入电压与负载工况,考核工业电源的稳压精度与长期运行稳定性 | 03 电机驱动测试 为中小功率电机驱动器提供直流母线供电,验证不同母线电压下的驱动特性 | 04 产线可靠供电 支持远程参数调试与数据记录,接入上位机与工业自动化系统完成产线可靠供电 |
5KW 档以 166A 单机电流成为中功率段的主力供给机型,适合通信与工业类负载的持续直流供电考核。
输出功率 5KW | 单机最大电流 166A | 机箱高度 88mm | 电压规格 5 档可选 |
中功率 · 主力供给机型
SD1005 的定位是「中功率主力」——中功率段兼具输出能力与部署灵活性的主力机型。设备配备恒压、恒流两种工作模式,支持工步编程与循环测试,可自定义测试时序与循环工况,适配长时间可靠运行考核;通过LCD液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载RS232/RS485通信接口与0-5V/0-10V模拟量接口,便于接入上位机与工业自动化系统,实现远程参数调试与数据记录。整机集成输出短路锁定、过功率、过温、极性反接等多重防护,产线误操作后可快速恢复正常供电。适用于通信基站电源、通信电源模块的直流输入测试与中小功率电机驱动的直流母线供电,功率与体积平衡、支持参数定制,是中功率段的主力供给机型。
SD1005 是 SD1000 系列中 5KW 功率档、定位为「中功率主力」的机型,5KW 档与 3.6KW 档同属 88mm 机箱,电流能力更强;产线需要更高带载裕量时优先本档。其 0~100V 至 0~600V 五种电压规格、单机最大输出电流 166A,适用于通信设备测试、工业电源考核与电机驱动测试,标配 RS232/RS485 通讯接口与 0-5V/0-10V 模拟量接口,可按需定制参数。
SD1005 面向通信设备与工业电源测试,单机最大输出电流 166A、机箱高度 88mm,是中功率段兼具输出能力与部署灵活性的主力机型。其采用高频开关电源技术提高电源效率、改善输出电压纹波,提供 0~100V 至 0~600V 共五种电压规格。
SD1005 最高输出电压 600V,单机最大输出电流 166A,通过 LCD 液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载的 RS232/RS485、0-5V/0-10V 模拟量接口便于接入上位机与工业自动化系统。
SD1000系列可编程直流电源采用 LCD 液晶屏配合飞梭旋钮实现面板编程,操作界面简洁直观,同时搭载 RS232/RS485 通信接口及 0-5V/0-10V 模拟量接口,兼顾本地操作与远程控制两种使用方式,便于客户快速上手与系统集成。面向通信与工业现场,SD1005 强调长时间运行下的参数可读性与状态指示清晰度。
| 界面功能分区 | |
| 运行监测区 | 实时显示输出电压、输出电流读数(电压分辨率 0.001V、电流分辨率 0.01A),并指示当前恒压(CV)/ 恒流(CC)工作模式与输出状态,中功率长时间运行时读数稳定可辨。 |
| 参数设置区 | 通过 LCD 液晶屏配合飞梭旋钮实现面板编程,可快速调节输出电压、电流设定值,并设置过压保护(OVP)、过流保护(OCP)保护值;通信设备测试常需按规范逐项设定工况,面板设定与上位机设定可互为备份。 |
| 输出控制区 | 面板按键控制输出开启/关闭,配合状态指示灯直观显示电源工作状态;通信/工业现场的就地操作与远程操作可灵活切换。 |
| 保护与报警区 | 实时监测并显示过压(OVP)、过流(OCP)、过功率(OPP)、过温(OTP)及输入欠压保护状态,异常时报警提示;通信电源测试对保护动作的确定性要求高,保护状态可直观确认。 |
| 通信与远程控制区 | 标配 RS232/RS485 接口,支持 SCPI 协议及 Modbus 协议,具备远程补偿功能,开放应用层规约支持二次开发;同时提供 0-5V/0-10V 模拟量接口,选配 LAN、4-20mA 模拟量接口,适合机房与工业现场的集中监控接入。 |
