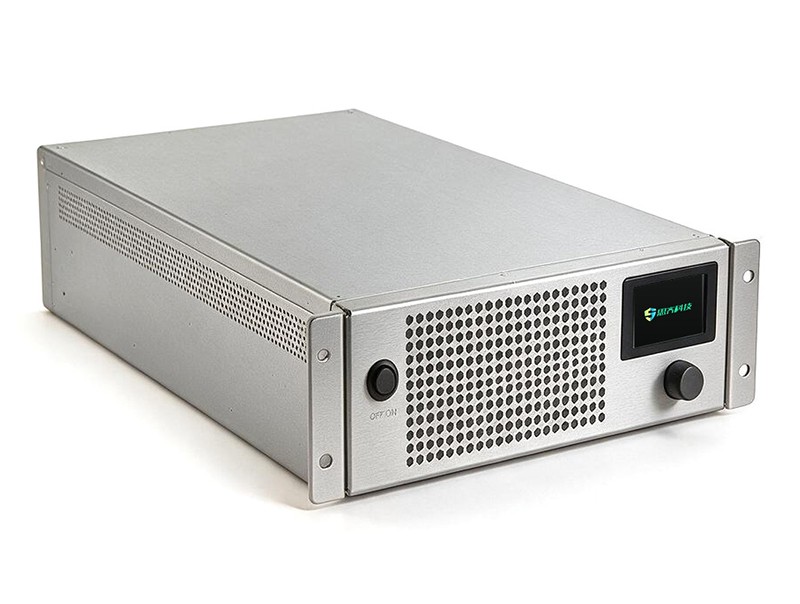

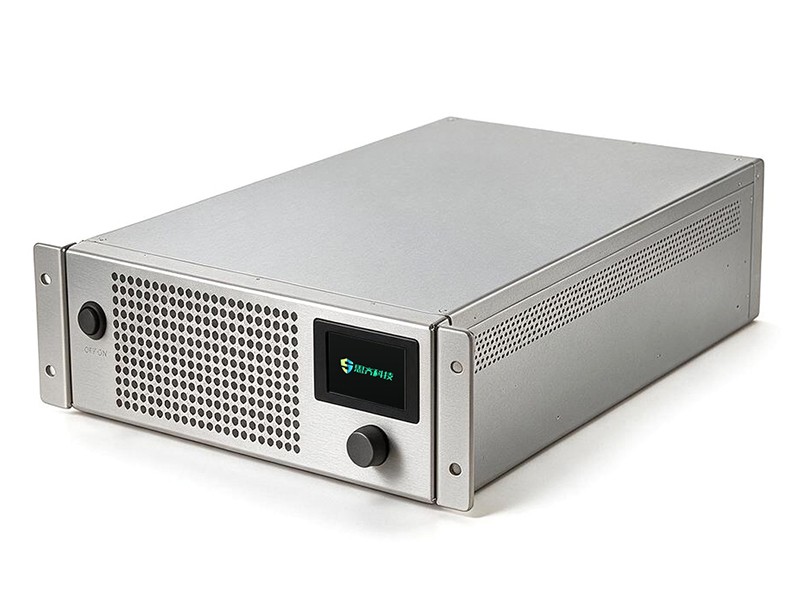

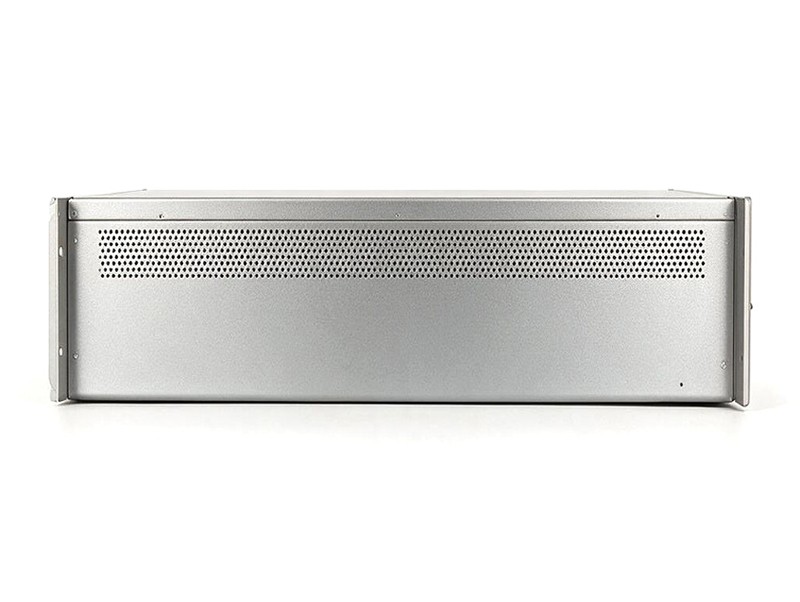

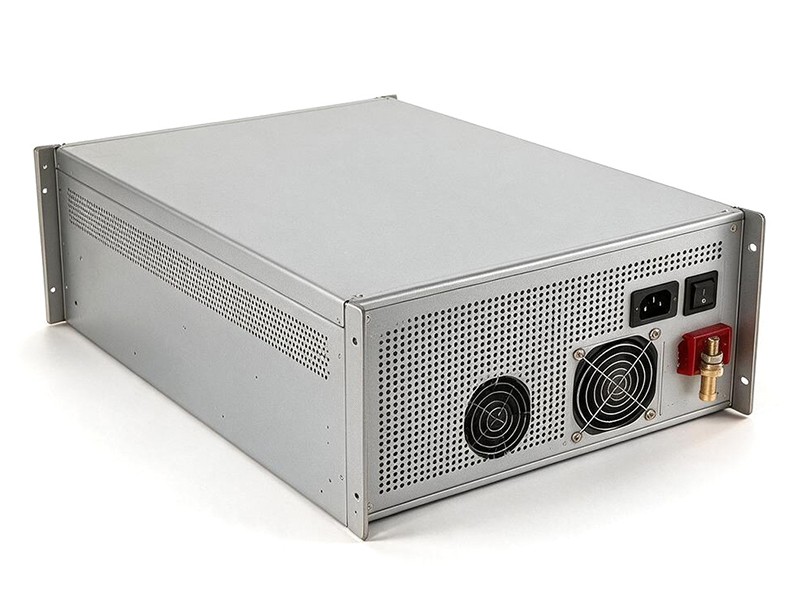

SD1015是SD1000系列中15KW功率档的机架式可编程直流电源,定位为进入大电流区间的第一档。设备在标准3U(132mm)机箱内实现15KW输出能力,功率模块、一次系统与控制单元采用模块化集成,功率密度高、便于装入标准机柜;提供0~100V至0~600V共五种电压规格,最高输出电压600V,单机最大输出电流500A,面向低压大电流器件测试与系统集成供电。
设备配备恒压、恒流两种工作模式,支持工步编程与自动化测试流程,可预设测试时长、参数梯度与循环逻辑;通过LCD液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载RS232/RS485通信接口与0-5V/0-10V模拟量接口,便于集成到系统测试机柜并支持二次开发。整机具备输出过压、过流、过热、短路、反接等多重安全防护,大电流工况下可及时阻断故障。适用于低压大电流器件验证、大电流传感器标定、电镀电解供电与系统集成供电,单机500A无需多台并联、支持参数定制,是中功率段的大电流机型。
滤波电路保证低纹波输出
具备远程补偿功能
自动调节风扇转速,噪音低
SD1015 为 15KW 功率档,提供 0~100V 至 0~600V 共五种电压规格,3U 机身内单机最大输出电流 500A;以下为系列通用技术指标,具体配置以技术协议为准。
| 功率(kVA) | 型号 | 输出电压(V) | 输出电流(A) | 尺寸(宽*深*高·mm) | 重量(kg) |
| 15 | SD1015-30-500 | 0~30 | 0~500 | 430*560*132 | 27 |
| SD1015-100-150 | 0~100 | 0~150 | 430*560*132 | 27 | |
| SD1015-200-75 | 0~200 | 0~75 | 430*560*132 | 27 | |
| SD1015-300-50 | 0~300 | 0~50 | 430*560*132 | 27 | |
| SD1015-450-33 | 0~450 | 0~33 | 430*560*132 | 27 | |
| SD1015-600-25 | 0~600 | 0~25 | 430*560*132 | 27 |
| 输出连接方式 | 直流正负极输出 |
| 输出模式类型 | 恒压、恒流 |
| 输出电压范围 | 见选型清单 |
| 输出电压精度 | ≤±0.1%F.S. |
| 源效应 | ≤0.1%F.S. |
| 负载稳压率 | ≤0.1%F.S. |
| 时漂 | 电压 ≤0.1%F.S.(连续工作8小时以上时输出电压变化) 电流 ≤0.1%F.S.(连续工作8小时以上时输出电流变化) |
| 温漂 | 电压 ≤50ppm/℃ 电流 ≤100ppm/℃ |
| 电压变化速度 | 100V/ms |
| 输出电压纹波 | Vrms≤0.5%F.S. |
| 负载稳压率(线性负载) | ≤±0.3V |
| 显示分辨率 | 0.001V |
| 电流 | 电流范围 | 0~250A |
| 精度 | ≤±0.1%F.S. | |
| 显示分辨率 | 0.01A | |
| 保护 | 过压保护 | 过压保护值可设定,保护后机器自锁,重启机器自动解锁 |
| 过流保护 | 额定电流输出过载保护,短路保护(短路后关闭输出,选配) | |
| 过温保护 | 保护值为70℃±5%,保护后关闭输出 |
| 交流输入 | 输入电压 | 400Vac±10% |
| 输入连接方式 | 三相三线+地线 | |
| 输入频率 | 47.5Hz~52.5Hz | |
| 其他参数 | 通信接口 | RS232、RS485 |
| 控制指令 | Modbus RTU、SCPI |
| 典型定制方向:按被测器件通流需求配置电流规格;多机并联扩展至更高电流;加装系统机柜集成附件。 |
输出功率 15KW | 单机最大电流 500A | 机箱高度 3U / 132mm | 电压规格 5 档可选 |
| 特点 | 功能说明 |
| 3U 高功率密度 | 功率模块、一次系统与控制单元模块化集成,在 3U(132mm)机箱内实现 15KW 输出。 |
| 500A 大电流 | 单机最大输出电流 500A,低压大电流器件与传感器标定场景下无需多台并联。 |
| 标准机柜集成 | 标准 3U 机身便于装入既有测试机柜,为系统集成节省机柜空间。 |
| 模块化维护 | 功率模块、一次系统、控制单元分模块集成,维护与扩容时可分段替换。 |
| 工步与循环 | 支持工步编程与自动化测试流程,可预设测试时长、参数梯度与循环逻辑。 |
| 多重安全防护 | 输出过压、过流、过热、短路、反接等多重防护,大电流工况下及时阻断故障。 |
| 系统级远控 | RS232/RS485 与模拟量接口便于集成到系统测试机柜并支持二次开发。 |
| 按段选型 | 0~100V 至 0~600V 五种电压规格,按被测器件电压段就近选择。 |
01 低压大电流器件 为低压大电流器件提供 500A 级稳定直流,验证器件在大电流下的温升与压降 | 02 大电流传感器标定 为霍尔传感器、分流器等提供可调标准电流源,完成量程标定与线性度校验 | 03 电镀电解电源 为电镀、电解工艺提供低压大电流直流输出,替代传统整流设备 | 04 系统集成供电 模块化集成便于装入标准机柜,作为系统级测试台的集中直流供电单元 |
15KW 档在 3U(132mm)机箱内实现 15KW 输出,单机最大电流 500A,是中功率段的大电流机型。
输出功率 15KW | 单机最大电流 500A | 机箱高度 3U / 132mm | 电压规格 5 档可选 |
3U 机架 · 低压大电流
SD1015 的定位是「3U 高功率密度」——标准 3U 机架内实现 500A 的低压大电流机型。设备配备恒压、恒流两种工作模式,支持工步编程与自动化测试流程,可预设测试时长、参数梯度与循环逻辑;通过LCD液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载RS232/RS485通信接口与0-5V/0-10V模拟量接口,便于集成到系统测试机柜并支持二次开发。整机具备输出过压、过流、过热、短路、反接等多重安全防护,大电流工况下可及时阻断故障。适用于低压大电流器件验证、大电流传感器标定、电镀电解供电与系统集成供电,单机500A无需多台并联、支持参数定制,是中功率段的大电流机型。
SD1015 是 SD1000 系列中 15KW 功率档、定位为「3U 高功率密度」的机型,15KW 档是进入大电流区间的第一档;被测对象电流需求超过 300A 时可从本档起选。其 0~100V 至 0~600V 五种电压规格、单机最大输出电流 500A,适用于低压大电流器件测试、大电流传感器标定与系统集成供电,标配 RS232/RS485 通讯接口与 0-5V/0-10V 模拟量接口,可按需定制参数。
SD1015 面向低压大电流测试与系统集成,在 3U(132mm)机箱内实现 15KW 输出能力,功率模块、一次系统与控制单元采用模块化集成,功率密度高、便于装入标准机柜。其提供 0~100V 至 0~600V 共五种电压规格,单机最大输出电流 500A。
SD1015 最高输出电压 600V,单机最大输出电流 500A,通过 LCD 液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载的 RS232/RS485、0-5V/0-10V 模拟量接口便于集成到系统测试机柜并支持二次开发。

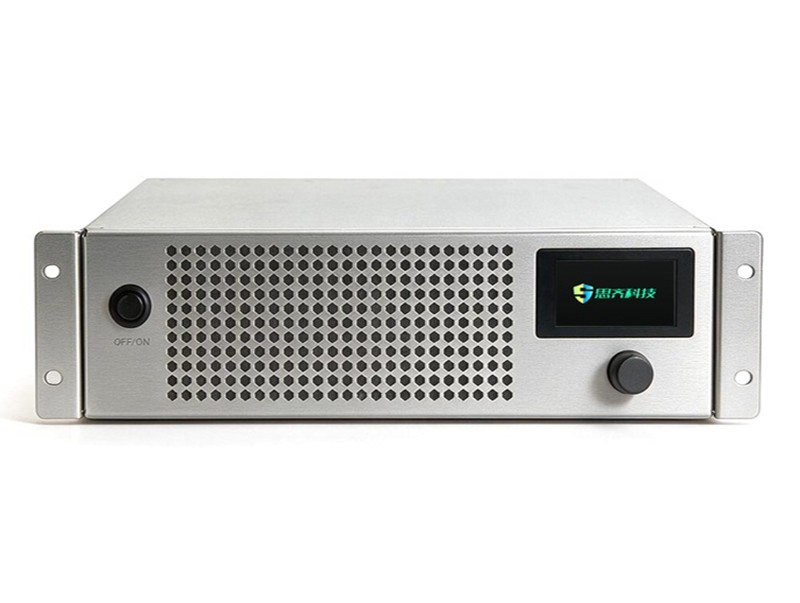

SD1000系列可编程直流电源采用 LCD 液晶屏配合飞梭旋钮实现面板编程,操作界面简洁直观,同时搭载 RS232/RS485 通信接口及 0-5V/0-10V 模拟量接口,兼顾本地操作与远程控制两种使用方式,便于客户快速上手与系统集成。作为机柜内集成设备,SD1015 更依赖远程控制,界面说明侧重远程模式与上位机编程能力。
| 界面功能分区 | |
| 运行监测区 | 实时显示输出电压、输出电流读数(电压分辨率 0.001V、电流分辨率 0.01A),并指示当前恒压(CV)/ 恒流(CC)工作模式与输出状态;低压大电流测试中对电流读数的关注度更高,分辨率可满足通流测试判读需要。 |
| 参数设置区 | 通过 LCD 液晶屏配合飞梭旋钮实现面板编程,可快速调节输出电压、电流设定值,并设置过压保护(OVP)、过流保护(OCP)保护值;机柜集成场景下多以上位机下发参数,面板设定用于调试与应急。 |
| 输出控制区 | 面板按键控制输出开启/关闭,配合状态指示灯直观显示电源工作状态;机柜内可远程控制通断,面板按键作为就地备份手段。 |
| 保护与报警区 | 实时监测并显示过压(OVP)、过流(OCP)、过功率(OPP)、过温(OTP)及输入欠压保护状态,异常时报警提示;500A 级通流测试对过流保护的可靠性要求高,保护动作后自锁提示可避免反复冲击被测件。 |
| 通信与远程控制区 | 标配 RS232/RS485 接口,支持 SCPI 协议及 Modbus 协议,具备远程补偿功能,开放应用层规约支持二次开发;同时提供 0-5V/0-10V 模拟量接口,选配 LAN、4-20mA 模拟量接口,大电流测试机柜内多机可集中管控。 |
