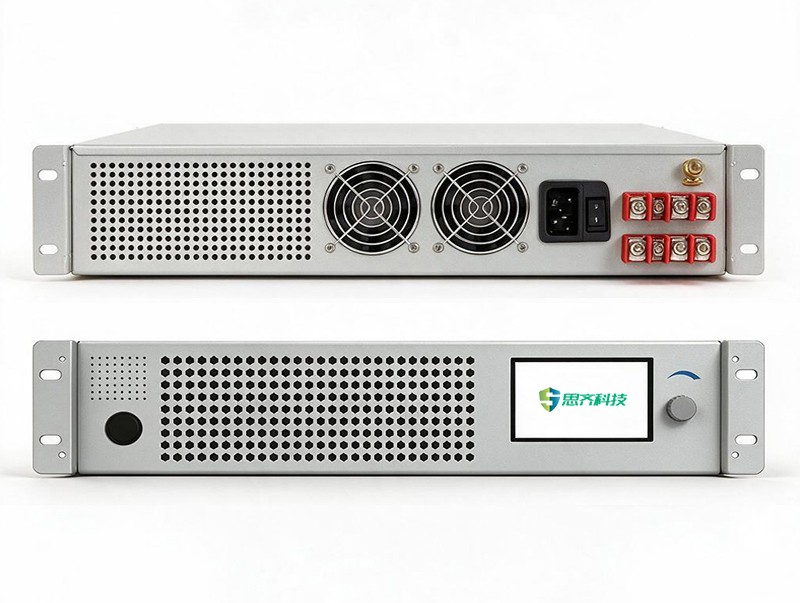

SD1003是SD1000系列中3.6KW功率档的机架式可编程直流电源,其定位是“小体积、大电流”——在仅88mm的机箱高度内实现120A的单机最大输出电流。设备兼顾桌面摆放的部署灵活性与产线测试的电流需求,采用高频开关电源技术提高电源效率、改善输出电压纹波,提供0~100V至0~600V共五种电压规格,最高输出电压600V,可覆盖电源模块调试、蓄电池充电测试等中小功率应用。
设备配备恒压、恒流两种工作模式,蓄电池充电等场景下可随充电曲线自动切换;支持工步编程以完成标准化测试作业,可自定义测试时长、参数梯度与循环逻辑。操作上采用LCD液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载RS232/RS485通信接口与0-5V/0-10V模拟量接口,便于接入自动测试系统,支撑多工位并行供电。整机具备输出过功率、过温、过压过流、短路反接等多重防护,在频繁插拔的产线场景下可靠性更有保障。适用于电源模块调试、低压大电流器件供电与产线批量测试,机身紧凑、支持参数定制,是介于桌面调试与产线测试之间的紧凑型选择。
依据负载大小自动调节转速
功率密度高,15KW仅3U
LCD液晶屏飞梭实现面板编程
SD1003 为 3.6KW 功率档,提供 0~100V 至 0~600V 共五种电压规格,单机最大输出电流 120A;以下为系列通用技术指标,具体配置以技术协议为准。
| 功率(kVA) | 型号 | 输出电压(V) | 输出电流(A) | 尺寸(宽*深*高·mm) | 重量(kg) |
| 3.6 | SD1003-30-120 | 0~30 | 0~120 | 430*450*88 | 13 |
| SD1003-100-36 | 0~100 | 0~36 | 215*450*88 | 8 | |
| SD1003-200-18 | 0~200 | 0~18 | 215*450*88 | 8 | |
| SD1003-300-12 | 0~300 | 0~12 | 215*450*88 | 8 | |
| SD1003-450-8 | 0~450 | 0~8 | 215*450*88 | 8 | |
| SD1003-600-6 | 0~600 | 0~6 | 215*450*88 | 8 |
| 输出连接方式 | 直流正负极输出 |
| 输出模式类型 | 恒压、恒流 |
| 输出电压范围 | 见选型清单 |
| 输出电压精度 | ≤±0.1%F.S. |
| 源效应 | ≤0.1%F.S. |
| 负载稳压率 | ≤0.1%F.S. |
| 时漂 | 电压 ≤0.1%F.S.(连续工作8小时以上时输出电压变化) 电流 ≤0.1%F.S.(连续工作8小时以上时输出电流变化) |
| 温漂 | 电压 ≤50ppm/℃ 电流 ≤100ppm/℃ |
| 电压变化速度 | 100V/ms |
| 输出电压纹波 | Vrms≤0.5%F.S. |
| 负载稳压率(线性负载) | ≤±0.3V |
| 显示分辨率 | 0.001V |
| 电流 | 电流范围 | 0~250A |
| 精度 | ≤±0.1%F.S. | |
| 显示分辨率 | 0.01A | |
| 保护 | 过压保护 | 过压保护值可设定,保护后机器自锁,重启机器自动解锁 |
| 过流保护 | 额定电流输出过载保护,短路保护(短路后关闭输出,选配) | |
| 过温保护 | 保护值为70℃±5%,保护后关闭输出 |
| 交流输入 | 输入电压 | 400Vac±10% |
| 输入连接方式 | 三相三线+地线 | |
| 输入频率 | 47.5Hz~52.5Hz | |
| 其他参数 | 通信接口 | RS232、RS485 |
| 控制指令 | Modbus RTU、SCPI |
| 典型定制方向:按被测模块功率选择输出规格;多工位并行供电配置;加装产线机柜安装附件。 |
输出功率 3.6KW | 单机最大电流 120A | 机箱高度 88mm | 电压规格 5 档可选 |
| 特点 | 功能说明 |
| 小体积大电流 | 在 88mm 机箱高度内实现 120A 单机输出,兼顾桌面摆放与产线工位的电流需求。 |
| 双模式自动切换 | 恒压(CV)、恒流(CC)两种工作模式,蓄电池充电等场景下可随充电曲线自动切换。 |
| 工步标准化 | 支持工步编程以完成标准化测试作业,可自定义测试时长、参数梯度与循环逻辑。 |
| 多工位并行 | 搭载 RS232/RS485 与模拟量接口,便于接入自动测试系统,支撑多工位并行供电。 |
| 四重安全防护 | 具备输出过功率、过温、过压过流、短路反接等防护,频繁插拔的产线场景下可靠性更关键。 |
| 紧凑机架集成 | 88mm 机身可直接并入既有测试机柜,无需为电流升级而扩容机柜空间。 |
| 低纹波输出 | 高频开关电源技术改善输出电压纹波,满足电源模块测试对小信号质量的要求。 |
| 按段选型 | 0~100V 至 0~600V 五种电压规格,按被测模块的电压段就近选择即可。 |
01 电源模块调试 为 DC-DC 模块、通信电源模块提供可调直流输入,验证不同电压点的输出特性 | 02 蓄电池充电测试 对电池组做恒流/恒压充电测试,双模式自动切换适配充电曲线 | 03 低压大电流器件 为低压大电流器件提供 120A 级稳定直流,兼顾桌面摆放与产线工位 | 04 产线批量测试 支持工步编程与循环逻辑,配合自动测试系统支撑多工位并行供电 |
3.6KW 档在 88mm 机箱高度内做到 120A 单机电流,是桌面调试与产线测试之间兼顾部署灵活性与电流需求的一档。
输出功率 3.6KW | 单机最大电流 120A | 机箱高度 88mm | 电压规格 5 档可选 |
小体积 · 大电流紧凑机型
SD1003 的定位是「小体积大电流」——在 88mm 机箱内实现 120A 的紧凑型直流源。设备配备恒压、恒流两种工作模式,蓄电池充电等场景下可随充电曲线自动切换;支持工步编程以完成标准化测试作业,可自定义测试时长、参数梯度与循环逻辑。操作上采用LCD液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载RS232/RS485通信接口与0-5V/0-10V模拟量接口,便于接入自动测试系统,支撑多工位并行供电。整机具备输出过功率、过温、过压过流、短路反接等多重防护,在频繁插拔的产线场景下可靠性更有保障。适用于电源模块调试、低压大电流器件供电与产线批量测试,机身紧凑、支持参数定制,是介于桌面调试与产线测试之间的紧凑型选择。
SD1003 是 SD1000 系列中 3.6KW 功率档、定位为「小体积大电流」的机型,3.6KW 档与 5KW 档功率接近,差异主要在电流能力;被测对象以 120A 以内为准时选本档更经济。其 0~100V 至 0~600V 五种电压规格、单机最大输出电流 120A,适用于电源模块调试、蓄电池充电测试与产线批量供电,标配 RS232/RS485 通讯接口与 0-5V/0-10V 模拟量接口,可按需定制参数。
SD1003 面向中小功率量产测试场景,在 88mm 机箱高度内实现 120A 的最大输出电流,兼顾桌面调试的部署灵活性与产线测试的电流需求。其采用高频开关电源技术提高电源效率、改善输出电压纹波,提供 0~100V 至 0~600V 共五种电压规格。
SD1003 最高输出电压 600V,单机最大输出电流 120A,通过 LCD 液晶屏配合飞梭旋钮实现输出电压、电流调节,搭载的 RS232/RS485、0-5V/0-10V 模拟量接口便于接入自动测试系统,支撑多工位并行供电。
SD1000系列可编程直流电源采用 LCD 液晶屏配合飞梭旋钮实现面板编程,操作界面简洁直观,同时搭载 RS232/RS485 通信接口及 0-5V/0-10V 模拟量接口,兼顾本地操作与远程控制两种使用方式,便于客户快速上手与系统集成。面向产线使用,SD1003 在面板直读之外更强调参数设定的一致性,便于多台设备统一配置。
| 界面功能分区 | |
| 运行监测区 | 实时显示输出电压、输出电流读数(电压分辨率 0.001V、电流分辨率 0.01A),并指示当前恒压(CV)/ 恒流(CC)工作模式与输出状态,便于产线工位快速判断被测件状态。 |
| 参数设置区 | 通过 LCD 液晶屏配合飞梭旋钮实现面板编程,可快速调节输出电压、电流设定值,并设置过压保护(OVP)、过流保护(OCP)保护值;同一批次产品可按同一组参数快速复现。 |
| 输出控制区 | 面板按键控制输出开启/关闭,配合状态指示灯直观显示电源工作状态;产线上下料节拍中可快速切换输出通断。 |
| 保护与报警区 | 实时监测并显示过压(OVP)、过流(OCP)、过功率(OPP)、过温(OTP)及输入欠压保护状态,异常时报警提示;批量测试中一旦被测件异常可即时切断输出,降低批量损失。 |
| 通信与远程控制区 | 标配 RS232/RS485 接口,支持 SCPI 协议及 Modbus 协议,具备远程补偿功能,开放应用层规约支持二次开发;同时提供 0-5V/0-10V 模拟量接口,选配 LAN、4-20mA 模拟量接口,产线多工位可按统一接口批量组网。 |
