充电枪温升试验为什么对电流这么挑剔:250A回路里1毫欧的账

发布时间:2026-10-05

充电枪载流温升试验里,回路多1毫欧电阻就多62W发热,电流偏2%发热就偏4%。本文围绕250A实测场景算清这笔账,讲透恒流源选型、接触电阻控制和多通道测温的落地细节,交流枪直流枪都适用。

充电枪是整车补能链路上少数"握在手里、插在车上"的部件,端子温度高一度,用户手上就有感觉,出问题就是烧蚀甚至起火。所以无论连接器厂商做型式试验,还是检测机构接委托测试,载流温升都是必检项。这个试验看起来简单(通电、测温、判稳),但对供电电流的挑剔程度,远超很多新入行测试工程师的预期。挑剔到什么程度?先算一笔账。

温升试验卡的是哪几个数

按相关标准要求,充电连接器通额定电流达到热稳定后,端子及易触及部件的温升不得超限(端子连接处通常 50K 量级,具体以对应标准版本为准)。三个数最关键:测试电流,交流枪通额定交流电,直流枪通额定直流电,部分项目还要加做过载考核;热稳定判据,以温度变化率小于规定值(比如 1K/h)为准,试验时长 4 小时起步;测点布置,端子、锁止机构、电缆根部一个都不能漏,漏一个热点,就可能漏掉一次不合格。

测点布置:胶层厚度决定峰值真假

测点布置的实操比清单更磨人。热电偶怎么固定就有讲究:端子上的测点要用导热胶粘或者点焊,胶层厚了热响应滞后,温升峰值会被抹平一截;绑扎带固定的测点读数偏低,几度的差异在判定余量小的样品上就是合格与不合格的分界。环境温度参照点同样不能省:温升是"自身温度减环境温度",参照点放的位置不对(比如贴着发热的恒流源排风口),整条曲线整体平移几个 K,数据全废。

成熟的实验室会把参照热电偶固定在离被测件两米以外、同一高度的支架上,进场先核对环境曲线是平的再开始通电。

1 毫欧引起的 62 瓦,先算这笔账

以最常见的 250A 档位为例。回路里任何一个接触面多出 1mΩ 接触电阻,发热就是 I²R = 250² × 0.001 = 62.5W,相当于往端子附近塞了一个持续工作的小电烙铁。而搭接面处理不好、力矩不到位、氧化层没除净,多出 1mΩ 太容易了。这笔发热混进被测件自身的温升里,测出来的曲线就失真了。

电流偏差2%,发热偏差4%

再把电流本身的影响算进去。温升对电流是平方关系,电流偏差 2%,发热偏差就接近 4%;250A 的试验做到热稳定要四五个小时,普通可调压电源带载几小时后绕组发热、输出漂移个百分之几很常见。所以选交直流恒流源不是讲究,是必须,空载满载输出都锁死在设定值,回路阻抗怎么变,电流不跟着变。精度建议按读数的 1% 以内选,整个试验周期内还要做电流稳定性监控,这是数据经得起复核的前提。配电柜温升试验把这一平方关系算到了具体K数,见配电柜温升测试的恒流改造案例。

回路设计同样按这笔账倒推。铜排搭接面按标准力矩紧固并做导电处理,测试线截面按电流密度选足,装配完用毫欧计实测一遍输出端子到枪头端子的回路电阻,实测值跟测算值对不上,多半是有接触点出了问题,先处理再开测。

交流枪还有一层容易忽略的坑:发热认的是电流有效值,而有效值对波形形状敏感。普通电源带整流型负载输出波形畸变时,表头显示的"电流"和真实有效值可能差百分之几,发热量差的就是双倍的这个百分比。正经做法是恒流源输出波形失真度要低,同时用真有效值表监测;交流模式下还要留意输出频率,50Hz 和 60Hz 下被测件的阻抗特性略有差异,委托测试写明频率就按写明的做,别顺手切。这些细节单看都小,凑在一起就够判定结果翻车一次。

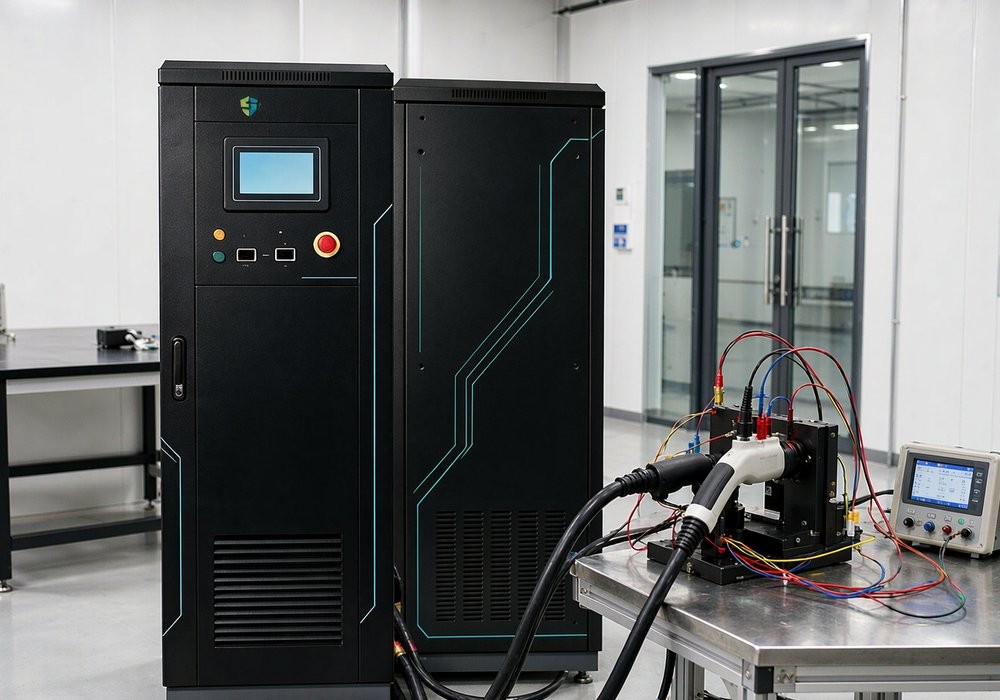

充电枪温升测试
图1:充电枪载流温升测试现场——恒流源供电,多通道测温同步记录

三层架构:恒流源、测温、工装

整个测试系统分三层。供电层就是恒流源,直流枪走直流恒流模式,交流枪走交流恒流模式,一台设备覆盖两类被测件,不用重复投资。测量层用多通道温度巡检仪,热电偶布置在端子、触头、电缆根部,同步记温升曲线。控制与工装层包括枪体夹持工装、标准对接配对件和大电流铜排,工装这层最容易被轻视,但它决定每次试验的接触状态是否一致,直接决定数据可不可重复。三层接上位机统一程控,通电、采集、判稳、报告一条流程跑完。

检测机构同时送检多个样品时,恒流源配合切换矩阵还能按序列轮询多个工位,一个人盯一排台架。

四工位轮询:单样品折算1小时

轮询的产能账也好算:4 个工位、单样品 4 小时判稳,轮询模式下 4 小时出 4 份报告,折算单样品 1 小时,比 4 台独立设备省的是操作员,比人工串行省的是一整个量级的交期。

判稳这一步交给软件之后,还剩环境干扰要人管。判据是温度变化率小于 1K/h,可实验室空调启停一次,室温波动一两度,端子温度跟着波动,变化率算出来一会儿达标一会儿超标,程序就死循环了。处理办法要么给判稳窗口加长(按 3 小时滑窗算斜率),要么把环境温度一并纳入判定(环境稳了被测还没稳才是真的没稳)。这套逻辑看着是软件细节,其实决定了"自动判稳"是真能没人值守,还是半夜被报警叫起来。新实验室第一轮试运行,建议专门留一晚观察判稳逻辑在空调启停时的表现。

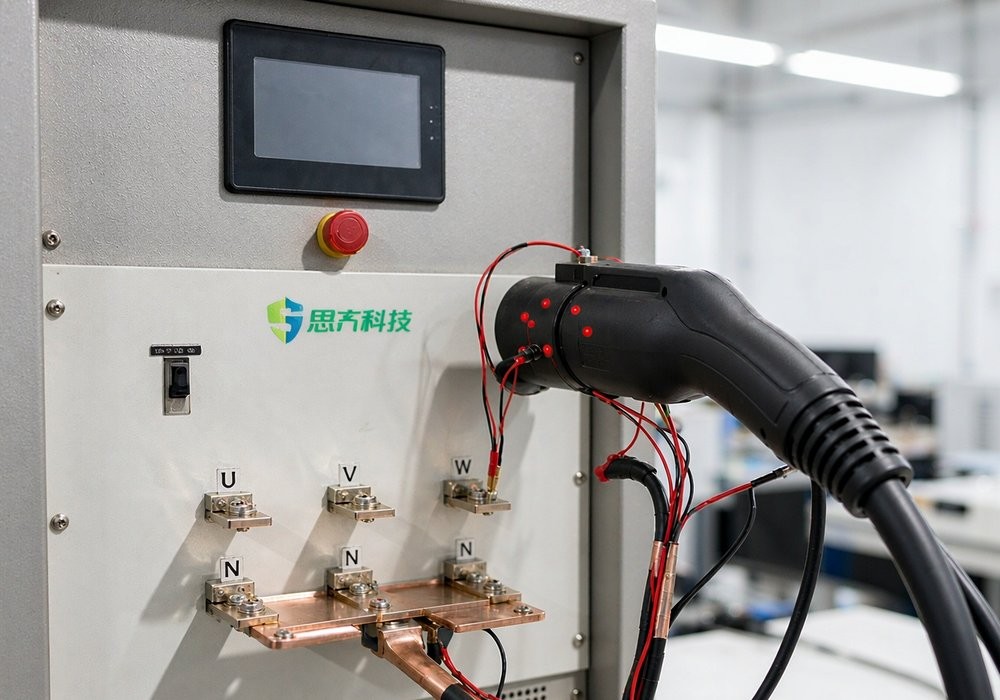

充电连接器载流测试
图2:充电枪对接部位特写——端子处布置热电偶测点,回路经铜排接入恒流源

新建实验室,验收时挨个摸这四项

恒流源带实际负载连续跑 4 小时以上,电流波动要压在精度范围内;温度巡检仪在标定有效期内,通道间一致性偏差满足要求;用毫欧计实测回路电阻,跟方案测算值核对;从通电、采集、判稳到报告生成的软件流程完整试运行一轮,确认判稳逻辑和报告模板符合送检要求。这四项过一遍,实验室能力才算真正落地,后续返工也会少得多。报告层面再补一句。送检和体系审核对数据记录的要求比想象中细:温度采样间隔不超过 1 分钟,电流监控数据要全程留痕,试验起止时间、环境温度、回路电阻实测值都要落在报告里。最常被退回的问题是曲线不完整:判稳前的升温和波动段被截掉了,审核老师要看的就是这段。数据从采集到归档全流程自动落库,报告模板一次配好,这些琐碎的要求反而是自动化系统最容易满足的部分,比人手整理可靠得多。

样品差七八度,先查装配状态

样品一致性的问题也顺带说一句。同一型号送检三只样品,温升结果差出七八度的事并不少见,追查下来多半不是产品离散,是装配状态不一致:力矩没按标准打、线缆弯折半径不同、配对件磨损程度不同。正经实验室会给每套工装建档案:力矩扳手定期校准、对接次数计数、回路电阻每次开测前实测留档。三个样品的数据要能放在一起比,前提是三次装配状态可比,这条纪律比任何设备都重要。

液冷大电流对测试系统的另一个连带影响是接线与安全。600A 以上的回路,普通测试线已经不合适,要么上液冷测试线缆要么用大截面铜排,接头形式、压接工艺、通流前的紧固检查都要按新标准重做;安全距离和急停逻辑也跟着电流等级重新评估,电流越大,一次意外短路释放的能量越吓人,工装防护和人员培训要先行于设备进场。把这些前置了,升级到 600A 档只是换一套工装;前置不做,升级就是一次事故的可能。

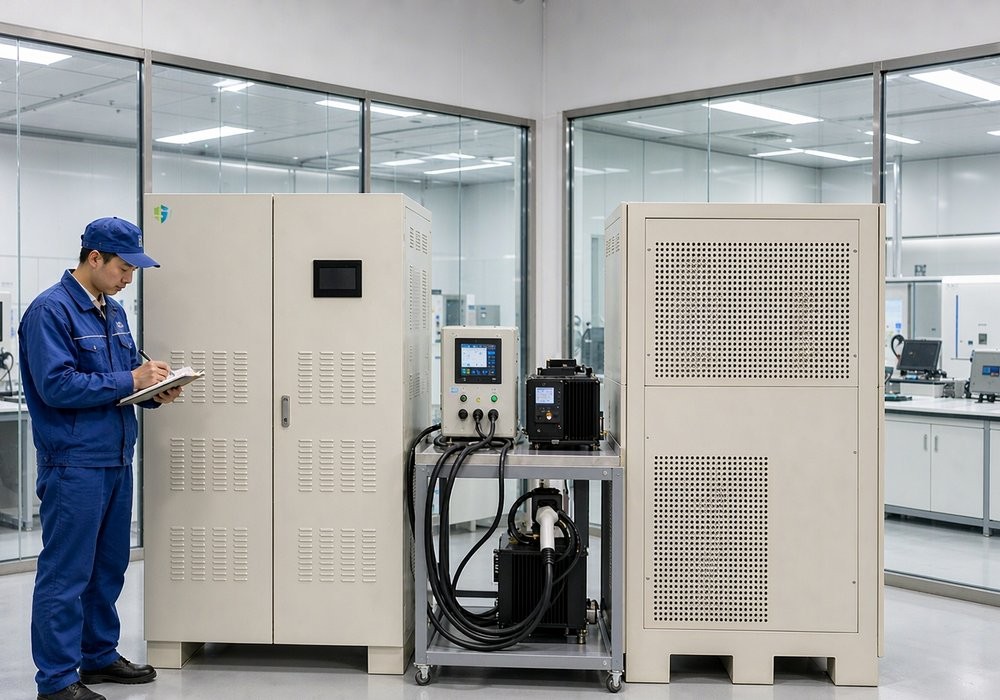

充电设施检测实验室
图3:充电设施检测实验室——恒流源、测试台架与温度采集系统组成完整试验能力

还有一个趋势要提前留余量:充电枪在往大功率液冷方向走,单枪电流等级一路抬到 600A 以上,液冷线缆把热量带走,但端子和触点上的发热一点没少,温升试验的电流等级跟着水涨船高。苏州思齐电子科技有限公司的恒流源产品线(如SA1000H系列)覆盖数百安培至上万安培,交流直流双模式输出配合程控接口,能力可以跟着客户的产品升级往上扩,测试装备不至于两三年就淘汰。做温升试验,说到底就是把电流稳定住,电流稳了,产品的热设计缺陷自己会现形。

反过来说,测过温升的工程师都有体会:试验数据干净与否,翻一眼曲线就知道。合格的温升曲线平滑爬升、判稳段微微起伏,问题样品的曲线会有台阶、拐点甚至缓慢爬坡不收敛,这些特征就是产品热设计的真实表情。测试系统的价值,就是把这份表情原原本本记录下来,不添油加醋。
