100-200kVA大功率UPS怎么选？三相负载匹配与冗余设计要点

100~200kVA是大型机房与数据中心最常用的UPS功率区间：一个中型机房的核心负载、一层写字楼的弱电井、一个生产车间的控制系统，往往都落在这个范围里。这个区间的选型有个特点——功率已经大到必须按三相供电严肃计算，但又没大到可以随意堆冗余，三相UPS负载匹配和UPS冗余设计方案需要精打细算。本文按选型的实际决策顺序，把关键环节逐一拆解。

一、先算负载：三相负载匹配是选型的起点

1.1 容量计算：把负载“折算”清楚

选型的第一步是把三相负载逐项统计：IT设备按铭牌功率与功率因数折算kVA，空调风机按启动冲击校核，照明插座按需系数汇总。常见错误是直接把瓦数加起来当伏安数用——IT负载功率因数通常在0.9以上还好，混入电机类负载后功率因数可能掉到0.8以下，同样100kW对应的kVA差出20%。正确的做法是分回路统计kVA，再叠加同时率系数，得到计算容量。

1.2 带载率：留多少裕量才合理

算出负载后不是“对号入座”选同容量UPS，而是要控制UPS带载率。工程上通行的原则是：稳态带载率不超过60%~70%，为负载扩容、负载波动和效率曲线留空间——UPS效率峰值通常出现在40%~70%负载区间，满载反而下降；同时带载率过高会让转旁路的概率上升。举例：计算负载120kVA，选160kVA单机带载率75%偏高，选200kVA带载率60%则进人最优效率区间，且为三年内负载增长留了80kVA空间。

1.3 三相不平衡：别让单相拖垮整机

三相配电下，单相负载分配不均会造成三相不平衡：轻则中性线电流增大、UPS降容，重则某相过载转旁路。100kVA以上的系统建议把不平衡度控制在15%以内——配电设计阶段就把单相回路均衡分配到A/B/C三相，比事后调整靠谱得多。

二、冗余设计：N+1、2N怎么选

2.1 冗余等级与可靠性

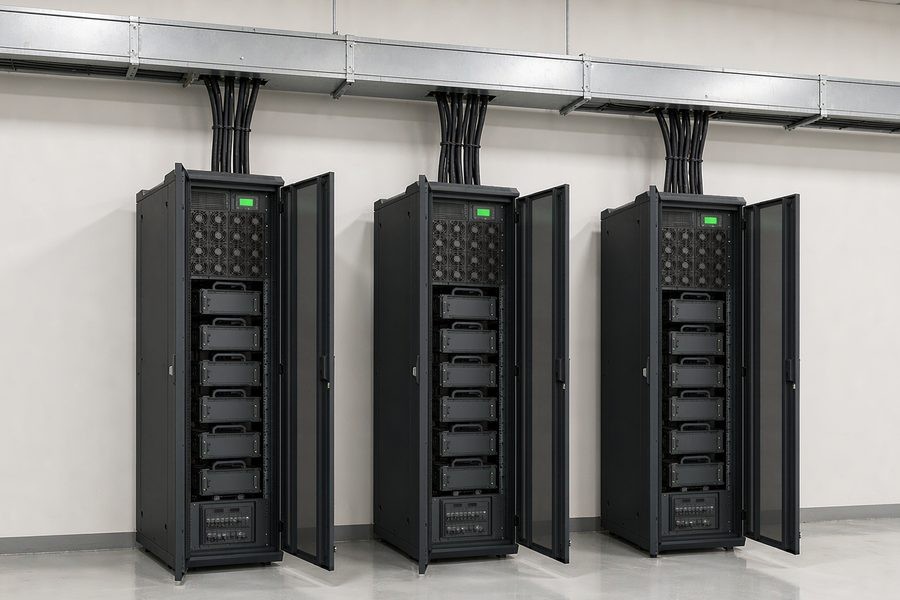

单机没有冗余，一台故障即负载断电转旁路。100~200kVA区间最常见的冗余形态有两种：UPS并机冗余中的N+1——两台100kVA并机带120kVA负载，任意一台故障另一台独立承担，投资增加50%；2N双总线——两套完全独立的UPS系统各带一半负载，故障域彻底隔离，投资接近翻倍。金融、医疗等中断代价高的场景直接上2N；一般企业机房N+1已经能把可用性提升几个数量级。

2.2 并机方案的三个技术细节

并机不是把两台机器接在一起那么简单：一是均流精度，两台机器的输出有功与无功要均衡分配，均流不平衡度建议小于5%；二是旁路协调，并机系统共用旁路还是各自旁路，涉及检修隔离方式；三是扩容能力，模块化UPS支持边运行边加模块，塔式并机扩容则要预留并机接口。这三点建议在采购阶段写进技术协议，验收时逐项测试。

三、电池与配电：容易被低估的两环

3.1 电池备电时间怎么定

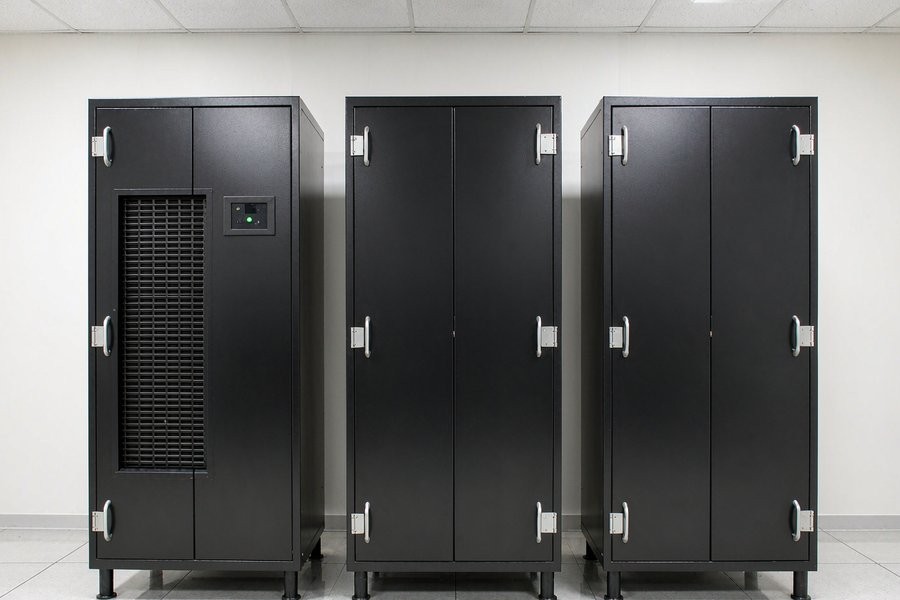

100~200kVA系统的电池备电时间按下游配合定：有柴油发电机的机房按“发电机启动+稳定供电”窗口取10~15分钟；无发电机的场景按业务允许中断时间取30分钟到2小时。备电时间越长电池投资越高，200kVA带1小时与带15分钟的电池组差价可达数倍，按需配置即可。数据中心UPS配置还要注意电池柜的承重与散热——电池间最小间距、通风温度都直接影响电池寿命。

3.2 配电链路的配合

UPS容量再大，配电链路跟不上也白搭：输入侧要校核上级开关与线缆载流量，输出侧分路要按负载回路预留20%备用开关位，重要负载建议双回路供电到机柜PDU。另外，UPS本身作为电力电子设备，其出厂时的满载老化与并机测试数据值得向厂家索取，这是设备可靠性的第一手证据。

四、选型小结

把100~200kVA大功率UPS的选型逻辑收拢成四步：第一步分回路统计三相负载并折算kVA，第二步按带载率60%~70%确定单机容量，第三步按业务中断代价选N+1或2N冗余架构，第四步按下游配合确定电池备电时间并校核配电链路。四步走完，选型自然收敛，比“凭感觉选大一号”科学得多。值得注意的是，UPS设备的可靠性一半在出厂前就被决定，苏州思齐电子科技有限公司的全功率段UPS出厂前均经过满负载老化验证，并提供并机均流测试报告，选型阶段可要求厂家提供这些数据作为评审依据。

五、常见问题FAQ

Q1：150kVA负载选一台200kVA还是两台100kVA并机？

看冗余需求。无冗余要求选200kVA单机投资最低；要求N+1则选三台100kVA并机（2+1），任一台故障不影响供电。单台200kVA虽然带载率75%偏高，但预算受限时可接受，需加强监测。

Q2：模块化UPS和塔式UPS在100~200kVA区间怎么选？

有分步扩容计划、需要在线维护的选模块化；负载明确且稳定、追求单kVA成本的选塔式。模块化的优势在运维弹性，塔式的优势在初期投资与结构简单。

Q3：三相不平衡度超标会有什么后果？

轻则中性线电流增大、系统降容运行，重则不平衡相过载触发转旁路，负载直接暴露在市电风险下。配电设计阶段均衡分配单相回路是根本解法。

Q4：UPS带载率多少最合适？

稳态建议控制在60%~70%：既落在效率最优区间，又为负载波动和扩容留裕量。长期超过80%说明容量已不足，应列入扩容计划。

Q5：已有发电机，UPS电池还要配长时间吗？

不需要。有发电机保障时，电池只需覆盖发电机启动与稳定的窗口，10~15分钟即可，把预算投给电池监测与维护更有价值。

总结

100~200kVA大功率UPS的选型，本质是在负载计算、容量裕度、冗余架构与电池配电之间做一轮闭环核算。把三相负载匹配做在配电设计阶段、把冗余等级定在业务中断代价上、把带载率控制在最优效率区间，这套流程走通的机房，供电系统往往能在整个生命周期内少出问题。选型拿不准时，让厂家按实际负载清单做一版核算，比事后补救划算得多。
