交流变频电源是模拟电网电压、频率变化工况的核心测试供电设备，广泛服务于交直流充电桩检测、电机类冲击性负载供电、感/容性负载试验以及精密电子产品的性能校验。在实际售后跟进中我们发现，相当一部分"设备故障"其实并非机器本身的问题，而是开机顺序不当、参数设定错误或带载启停粗暴造成的误操作。一套规范的日常操作流程，既是输出精度的保障，也是设备使用寿命的第一道防线。

以苏州思齐电子科技有限公司的SA1000系列三相交流变频电源为例，该系列机型覆盖SA1010、SA1020、SA1030、SA1045、SA1060、SA1075、SA1100、SA1120、SA1150、SA1200直至SA12000，容量从10kVA到2000kVA，均采用工业级AC-DC-AC全隔离拓扑与IGBT逆变控制技术，输出低档0~150VLN、高档0~300VLN双档可调电压，频率45~65Hz连续可调，电压失真≤2%（线性负载）、负载稳压率≤±1%，整机效率≥85%。只有严格按照规范流程操作，这些出厂精度指标才能真正体现在测试数据上；反之，再高精度的电源也会因为错误操作而输出失准甚至触发保护停机。

一、开机前检查：五个必查项缺一不可

交流变频电源送电前的检查，重点在输入侧、接地、负载、档位与环境五个方面：

● 输入电源确认：核对供电制式为三相三线+地线，输入电压380Vac且波动范围在±15%以内，输入频率47~63Hz；电压过低会导致整流欠压告警，电压过高则可能损坏输入模块。

● 接地检查：机壳必须可靠接地，接地电阻符合机房规范，这是漏电保护动作的前提，也是抗干扰的基础。

● 负载连接：确认被测设备接线相序正确、无短路；大功率负载需按选型清单核对输出电流裕量，例如SA1030型三相交流变频电源（30kVA）低档额定电流83.3A、高档41.7A，负载持续电流不应超出对应档位额定值。

● 输出档位确认：首次带载建议先选低档（0~150VLN）试机，确认负载额定电压后再决定是否切换高档，避免高档输出直接加在低压负载上。

● 环境确认：工作温度0~45℃、湿度不大于90%RH（无冷凝）、海拔不超过1500m；防护等级为IP21，禁止在淋水、粉尘浓度高的场所使用。

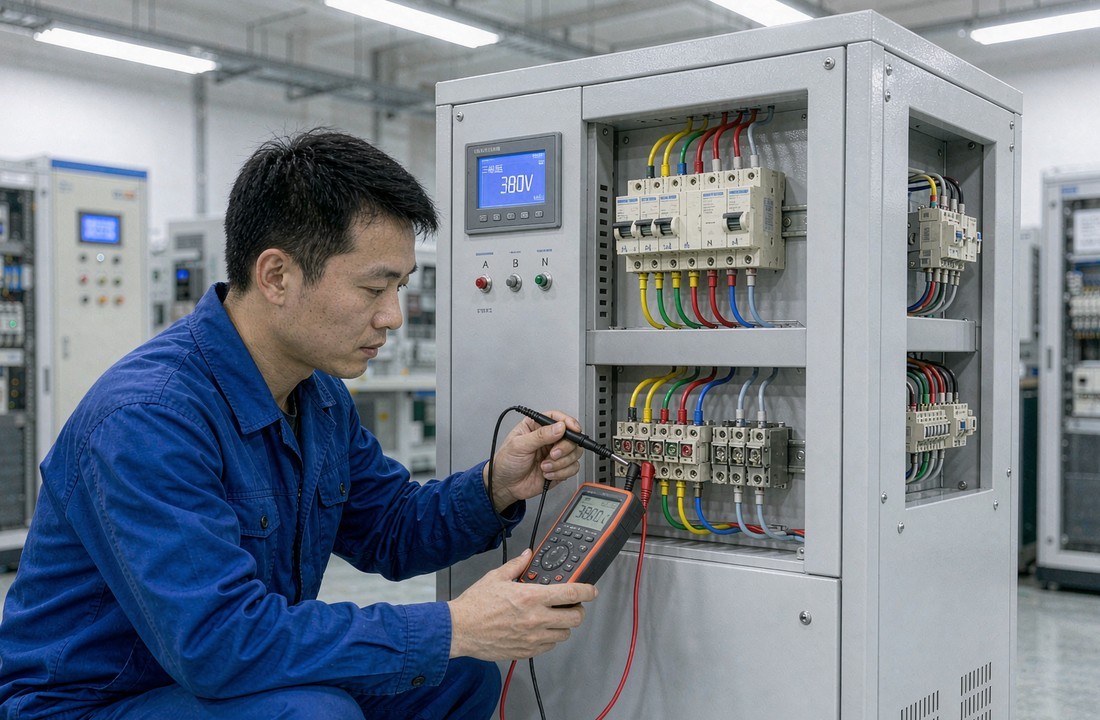

▲ 开机前用万用表确认三相输入电压与端子状态

二、参数设定：先设限流，再调电压与频率

参数设定是交流变频电源操作中最容易出错的环节。正确顺序是：先在液晶界面设定限流值，再设定输出电压与频率。限流值应根据被测设备的额定电流与浪涌特性确定——SA1000系列支持波峰因数3:1，可以承受电机类负载的冲击电流，但限流值设置过低会造成带载即保护，设置过高则失去保护意义。以SA1045型三相交流变频电源（45kVA）为例，其低档额定电流125.0A、高档62.5A，若实测冲击电流峰值超过对应档位额定值的3倍，说明容量裕量不足，应考虑向上升容选型。

电压与频率设定方面，三相电压支持U/V/W相独立设定（0~510V连续可调）、分辨率0.01V，频率步进0.01Hz、稳定度0.01%，相位可在0~359°范围内以0.1°分辨率独立调节。需要模拟电压骤降、渐变升降压等电网异常工况时，可使用步阶模式与渐变模式进行工步编程，设定起始组、结束组及循环次数后自动循环输出，替代人工反复调参，既提高效率又避免手动误差——在做交直流充电桩电网适应性测试时，用SA1120型三相交流变频电源（120kVA）一次录入整段电压时序，即可自动完成"额定电压—欠压—过压—恢复"的全流程；SA12000型三相交流变频电源（2000kVA）则能覆盖大型储能变流器与整机功率柜的并网特性验证。此外要注意：高低档切换必须在停机状态下进行，带电切换档位属于严重违规操作。

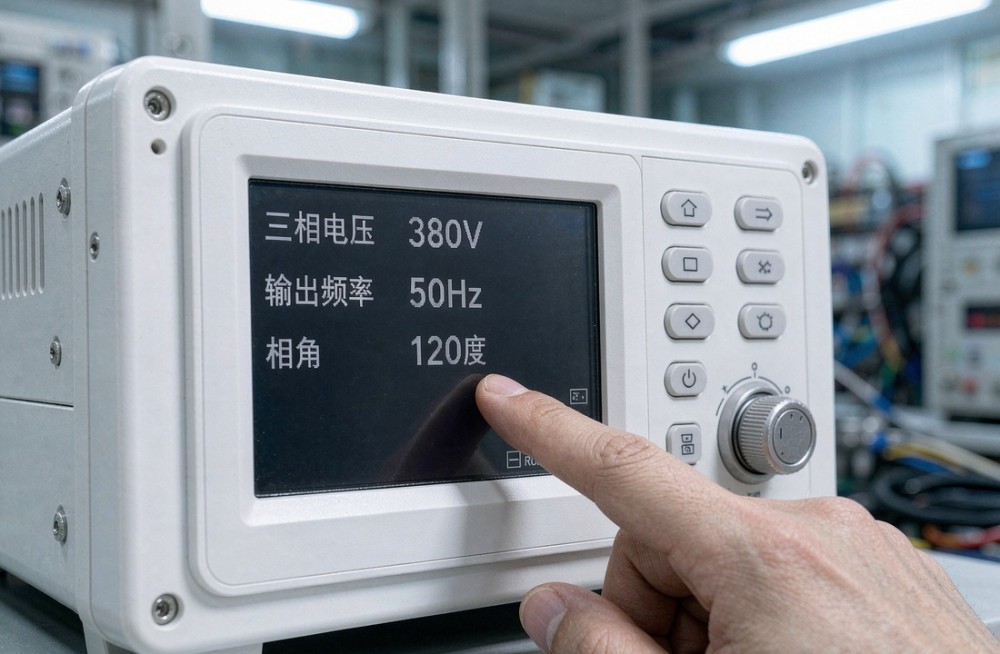

▲ 在液晶界面上设定三相电压与输出频率

三、运行监控：盯住电压、电流与温度

输出建立后应进入实时采集界面，持续观察三相电压、电流、功率与功率因数。重点判断三点：三相是否平衡（长期不平衡会加剧逆变换热）、电流是否逼近限流值（逼近说明负载过重或裕量不足）、机柜出风温度是否异常（异常升高往往预示风道堵塞或风扇降速）。以SA1100型三相交流变频电源（100kVA）为例，其低档额定电流已达277.8A，长时间满载运行时风机转速与滤网状态对稳定性影响极大；而SA1200型（200kVA）低档额定电流555.6A，端子与线缆的发热更需要重点盯防。下表汇总了运行中常见异常的判断与处置方法：

异常现象	常见原因	处置方法
带载瞬间过流保护	限流值设置过低；负载短路；冲击电流超出3:1波峰因数	先复位，核查负载回路与限流设定后再试机
输出电压低于设定值	档位选错；限流触发后电压被拉低	核对高低档与负载额定电压，必要时降低负载
频繁过温告警	环境温度超45℃；风道堵塞；风扇故障	停机降温，清理风道并检查风扇
三相输出不平衡	负载分配不均；单相参数被单独修改	均衡负载，重新核对三相独立设定

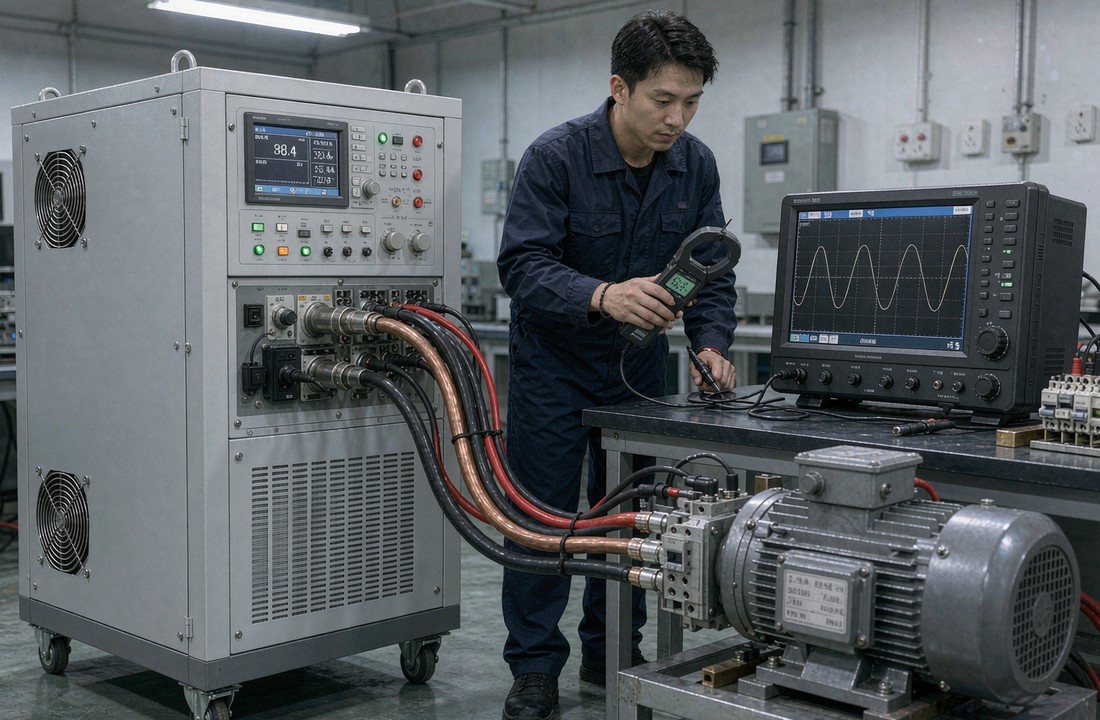

▲ 带载运行中用示波器与钳形表核对输出波形与电流

四、规范停机：先卸载、后关输出、再断电

很多现场的毛病出在收尾环节。正确停机顺序是：先将负载退出或降至空载状态，按"停止"键切断输出，等待液晶屏显示输出归零后，再分断输入侧断路器。切忌带载直接拉闸——感性负载突然断流产生的反电动势会形成电压尖峰，冲击IGBT模块与内部保护电路，长期如此会显著缩短功率器件寿命；对于SA1150型三相交流变频电源（150kVA）及以上大功率机型，输出电流可达416.7A以上，尖峰能量更大，规范停机尤其重要。对于接入RS485或RJ45接口、运行ModbusRTU/ModbusTCP规约的产线自动化测试系统，停机前还应先退出上位机的远程控制状态，避免通讯中断引发误判。

把开机检查、参数设定、运行监控、规范停机四个环节固化为班前班后检查表，是提升测试一致性的低成本手段。苏州思齐电子科技有限公司SA1000系列从SA1010（10kVA）到SA12000（2000kVA）共二十个规格，交直流充电桩测试、电机类冲击性负载、感/容性负载与精密电子产品供电均有对应机型；公司在设备交付时会提供配套的操作培训与工步编程指导，并支持按功率与测试工况定制方案。如果您的产线正在为操作不一致导致的测试数据波动头疼，可以结合设备实际工况梳理一套专属的SOP。
