恒流电源的纹波电流对测试结果影响有多大？

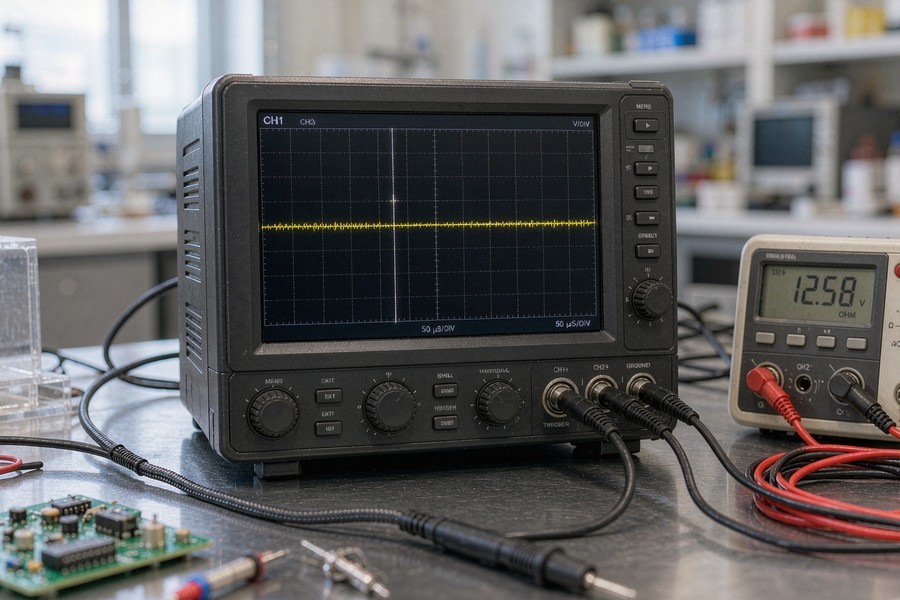

把示波器接到恒流电源的输出端，时基拉开看，会看到一条并不干净的直流：设定值100A，波形却在上下起伏着交流成分。这就是纹波电流。电流表的读数不显示它，它却实实在在地流过被测件。温升、老化、精密测量这些对电流条件讲究的试验，迟早要与它打交道。它从哪来、影响有多大、选型时怎么把指标卡住，下面分开说。

输出上的交流成分从哪来

现代恒流电源普遍采用IGBT逆变加高频开关调节，开关动作会在输出端留下与开关频率同步的分量，频率高，幅度取决于滤波设计，这是开关纹波。整流后的工频分量若滤得不净，会以100Hz（单相）或300Hz及以上（三相多脉波）的形式残留在输出里，频率低，处理起来更费劲。此外，控制环路的调节动作和负载阻抗突变，会在电流恢复稳态之前表现为动态偏差，性质又与前两者不同。

选型时厂商给的"低纹波"指标，一般指稳态下开关纹波与低频纹波的合成有效值；动态偏差由响应时间等指标单独描述。两个数不能混着比，评估恒流源纹波水平时也要分频段来看。

四类试验受它影响最深

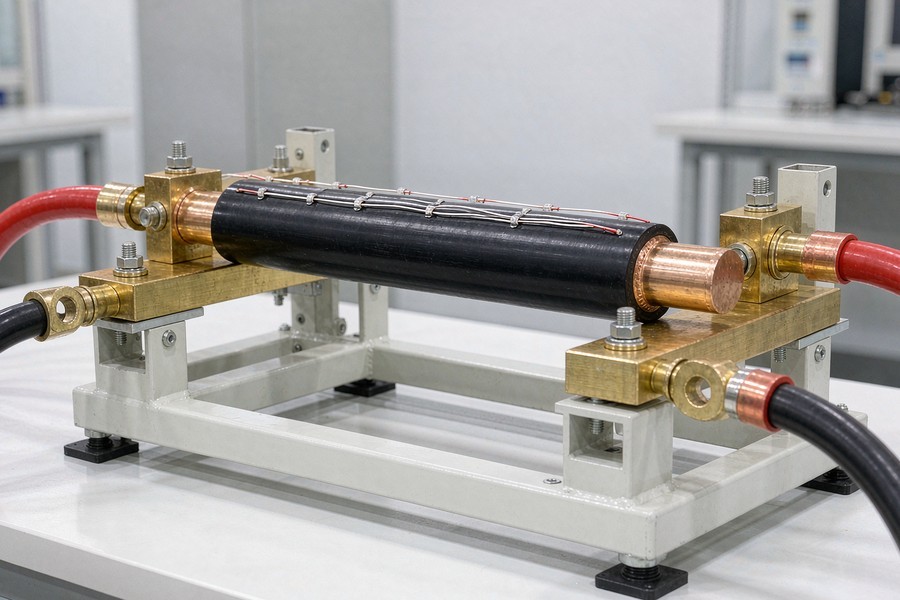

温升试验：附加热让判定失真

焦耳定律决定了导体发热与电流有效值的平方成正比。含纹波的总有效值电流总比读数显示的平均值大一点，纹波越大，铜排、电缆、绕组的温升偏得越多——产品本身合格，却可能因为电源纹波大被判超标。GB/T 14048.1-2023《低压开关设备和控制设备 第1部分：总则》对温升试验的条件与允差有明确规定，GB/T 1094.11《电力变压器 第11部分：干式变压器》对温升试验方法同样提出了规范要求。电流条件因纹波偏离允差，报告的效力就存疑。选温升试验电源时，纹波水平直接决定报告经不经得起审核。

老化应力悄悄偏了

老化试验的逻辑是施加规定电流应力、持续规定时间、观察性能变化。纹波让实际应力偏离设定值：平均值看是对的，有效值偏大；电流稳定度差的电源在长时间运行里还会随温度漂移。考核强度不准，结论两头吃亏——偏松没考出问题，偏紧误杀合格品。

苏州思齐电子科技有限公司的SA1000H系列交直流恒流电源，在这几项上给得比较实在：电压环与电流环双闭环调节，带载后输出电流锁定在设定值，被测绕组温度升高、电阻增大时输出电压自动上调，老化电流不动。电流精度0.5%rdg+0.5%F.S.，电流稳定率±0.5%FS，单机最大输出电流可达15000A，产品说明中明确其输出"谐波、纹波含量低"。连续几天不停机的老化车间，看的就是这类指标，而不是峰值功率。满载老化跑上几天，电费也不是小数，带四象限运行的双向电源能把这部分电能回送电网，《双向直流电源的源载一体：四象限运行与能量回馈怎么省钱》里算过这笔账。

不确定度里多出的一项

被测件上的真实电流是含纹波的波形，采样装置按平均值读，结果与有效值之间有系统偏差；按有效值读，纹波又被计进了"直流"读数。按JJF 1059.1-2012《测量不确定度评定与表示》做评定时，电源纹波引入的分量得单独评估，纹波大的电源会把实验室的不确定度报告拖得很难看。读数链路本身也讲究：SA1000H系列用0.2级精度的互感器做电流采样，显示分辨率0.01A，前端信号干净，读数才谈得上可信。

敏感器件比想象中更怕纹波

电解电容承受的纹波电流会引起附加温升，工程上通用的估算是温度每升高10℃寿命约减半；LED的光通量与色温随驱动电流波动，IEEE Std 1789-2015对LED闪烁的健康风险给出了量化评价框架；电机绕组在纹波作用下产生附加铜耗与脉动转矩，温升和振动噪声测试都被波及。给这类对象做老化或特性评估，纹波指标要单独提要求。

低纹波是靠什么摁住的

硬件是底子。SD1000系列可编程直流电源的产品说明写明"滤波电路保证低纹波输出"，30KW档的SD1030给出的指标是：输出电压纹波Vrms≤0.5%F.S.，输出电压精度≤±0.1%F.S.，源效应与负载稳压率均≤0.1%F.S.，温漂电压≤50ppm/℃、电流≤100ppm/℃。这台直流恒流源的输出不随时间、温度、负载明显波动，纹波压在承诺的上限之内。

动态偏差靠控制环路解决。SA1000H系列从0A到设定电流的动态响应≤20ms，其中SA1000H-K机型以高速电流响应见长，适合断路器脱扣、熔断器熔断这类对电流上升沿有严格要求的试验；恒压、恒流双模式随带载工况自动切换，多通道老化中某一路被测件断开，对应通道自动转入电压模式，其余各路照常运行。负载变化时输出电流为什么能稳住，《负载变了电流为什么不变：恒流源负反馈闭环的四种场景推演》推过四种情形。

现场因素同样不能忽略。大电流回路远离信号线布线、采样线双绞屏蔽、互感器规范接线、测量回路采用四线制，这些做扎实了，回路引入的干扰才能压下去。有些现场的纹波问题，毛病不在电源，在布线。

看指标也要看实测：选型的几个抓手

选恒流电源，别只听"低纹波"三个字。纹波是按有效值还是峰峰值给的、对应满量程还是工作点，先问清楚，定义不同的两个数没法直接比较。电流稳定率、时漂、温漂要合起来看，缺一样都可能在长试验里露馅；负载调整率则得显著优于试验允差，被测件发热、阻值往上走时电流才漂不动。这些对上了，再拿试验标准的允差条款逐项核算，留出三分之一以上的裕量。验收时别省实测这一步：示波器加宽频电流探头，实测值对得上指标书，再核对采样链路的互感器精度等级，纹波这一项才算真正落定。

关于纹波的三个疑问

纹波电流和纹波电压是一回事吗？

相关，但不是一回事。纹波电压是输出端电压上的交流成分；纹波电流是流过被测件的电流交流成分，由纹波电压与负载阻抗特性共同决定。恒流电源最终作用在被测件上的是纹波电流，温升、老化试验关注的核心也是它。评估时建议直接在电流回路上用宽频电流探头实测。

温升试验为什么必须用恒流源，恒压源不行吗？

导体电阻随温度升高而增大。恒压供电时被测件一热、阻值一涨，回路电流就往下掉，试验条件失效；恒流源靠闭环调节自动上调输出电压，把电流稳在设定值上。GB/T 14048.1等标准对温升试验电流条件提出稳定要求，道理就在这里，机理可参考《线缆温升试验把电流"钉"住：恒流源供电与标准要求》一文。

指标书上的Vrms≤0.5%F.S.是什么意思？怎么估出实际影响？

Vrms是纹波电压有效值，F.S.指满量程。满量程100V的电源，0.5%F.S.即纹波电压有效值不超过0.5V；除以被测件阻值R得到纹波电流有效值，再与直流设定电流求平方和开根号，含纹波的总有效值就出来了。按焦耳定律一折算，纹波对温升读数的影响量级心里就有数。

纹波电流的危害在于：读数看着正常，结论悄悄失真。苏州思齐电子科技有限公司的SA1000H系列交直流恒流电源与SD1000系列可编程直流电源对纹波、精度与稳定度都有明确承诺，具体配置按被测件额定电流与试验标准来定。选型阶段把试验工况发过来，由工程师按标准允差逐项核算，比拿着指标书自己猜要靠谱得多。
