SA-B800/475/1200电网模拟电源在工业微电网并离网切换与电能质量测试中的应用方案

摘要:工业微电网系统融合光伏、储能、柴油发电机及关键负荷,其并网至离网模式的无缝切换、离网电压/频率稳定性以及并网电能质量达标是系统投运前的核心验证项。本文以SA-B800/475/1200电网模拟电源(额定功率800KVA、输出电压475V、最大输出电流1200A)作为可编程电网等效源,系统阐述其在工业微电网系统并离网切换测试、负荷阶跃扰动测试、谐波阻抗扫描及电能质量综合评估中的方案设计与工程应用。

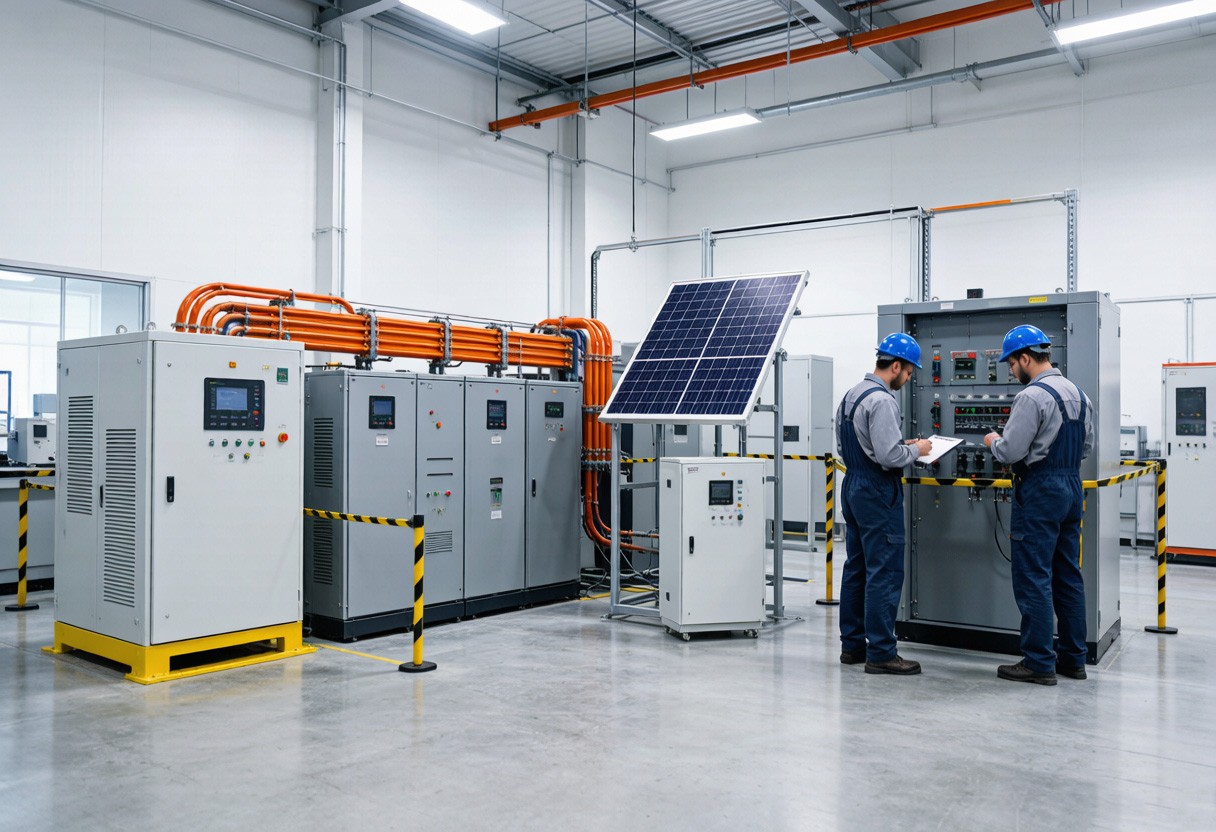

图1 工业微电网系统测试平台现场

一、工业微电网测试的技术背景

工业微电网通常由光伏发电系统(数百kW至MW级)、储能变流器(PCS,200-500kW)、柴油或燃气发电机组、负荷分级控制系统及能量管理系统(EMS)构成。其运行模式分为并网运行模式和离网(孤岛)运行模式两类,两种模式之间的切换过程是微电网系统最关键也最容易出故障的运行工况。

并网到离网的切换分为计划性切换(主动解列)和非计划性切换(被动解列,电网故障触发)。计划性切换要求切换过程中母线电压中断时间≤20ms,负荷感知不到供电中断;非计划性切换则由电网故障触发,储能变流器需在检测到电网失压后迅速切换为V/f控制模式建立离网电压。离网到并网的重新并网过程(预同步并网)则要求两侧电压幅值差≤3%、频率差≤0.1Hz、相位差≤10°,合闸瞬间冲击电流应限制在变流器额定电流的1.5倍以内。

上述测试需要一套能够精确模拟电网正常运行、电网故障工况(电压跌落、频率突变、谐波畸变)以及提供精确可编程同步信号的设备。SA-B800/475/1200电网模拟电源的四象限功率运行能力、直接电压控制架构及SCPI可编程接口,使其成为微电网系统级测试的理想电网等效源。

二、SA-B800/475/1200核心参数与微电网测试适配性

核心参数指标值微电网测试适配性
额定功率800KVA覆盖500kW级微电网系统全功率测试
输出电压0-475V覆盖380V/400V工业微电网母线电压等级
最大输出电流1200A满足满载负荷阶跃试验的大电流冲击需求
四象限运行发电/电动双向模拟光伏/储能回馈发电与负荷吸收的双向功率流
相位同步精度±0.1°满足预同步并网合闸角度控制要求
频率调节范围45-65Hz模拟电网频率偏差与离网频率控制验证
动态响应≤2ms快速模拟电网故障触发非计划性解列
能量回馈效率≥96%光伏/储能发电回馈电网,降低测试能耗成本
输出阻抗≤0.5mΩ(等效)模拟弱电网条件下的系统稳定性测试
远程控制SCPI/LAN/RS485与EMS协同构建自动化测试序列

表1 SA-B800/475/1200核心参数与微电网测试适配性分析

SA-B800/475/1200在微电网测试中的一个突出优势是四象限功率运行能力。当微电网中的光伏发电和储能系统向电网回馈功率时,设备工作在整流回馈模式,将发电能量以≥96%的效率回馈至电网,而非消耗在大功率电阻负载上;当微电网负荷需要吸收功率时,设备工作在逆变输出模式,向微电网母线提供电能。这种双向功率流动模拟能力是传统单向交流电源无法实现的。

三、并网至离网无缝切换测试方案

3.1 计划性主动解列测试

计划性解列测试模拟微电网在EMS调度下从并网模式主动切换至离网模式的过程。SA-B800/475/1200在此测试中模拟主电网,其输出电压、频率和相位均可精确编程控制,为预同步合闸和主动解列提供精确的电网参考信号。测试流程为:

阶段1
并网稳态
SA-B输出380V/50Hz
微电网并网运行
阶段2
EMS发解列指令
SA-B相位锁定
PCS切换V/f模式
阶段3
SA-B输出关断
主网断路器分闸
PCS独立建压
阶段4
离网稳态
PCS维持380V/50Hz
母线电压恢复

图2 计划性主动解列测试流程

关键技术指标考核点:阶段2至阶段3之间,母线电压中断时间应≤20ms(计划性切换要求)。SA-B800/475/1200在解列指令触发后,可在2ms内精确控制输出相位与PCS输出相位同步锁定,确保断路器分闸瞬间的电压过渡过程平滑无冲击。功率分析仪同步采集母线三相电压有效值波形,计算电压中断时间和过渡期间的最大电压偏差。

3.2 非计划性被动解列测试

非计划性解列模拟电网突发故障时微电网被动切换至离网模式的过程。SA-B800/475/1200在并网稳态运行中突然输出电压跌落至20%额定值(76V),模拟电网三相短路故障。PCS的孤岛检测算法在检测到电网异常后触发解列保护,断开并网断路器,同时切换为V/f控制模式独立建立离网电压。测试流程波形序列为:

—— T0-T2s:SA-B输出380V/50Hz,微电网并网稳态运行
—— T2.0s:SA-B输出电压阶跃跌落至20%(76V),模拟电网短路故障
—— T2.0s+Δt:PCS检测到电网异常,触发解列保护(Δt为检测延迟,标准要求≤2s)
—— T2.0s+Δt+Δt2:并网断路器分闸,PCS切换V/f模式建立离网电压(Δt2为开关动作时间)
—— T2.0s+Δt+Δt2至T5s:离网稳态运行,母线电压恢复至380V±5%
—— T5.0s:SA-B输出恢复380V/50Hz,模拟电网故障恢复

SA-B800/475/1200在故障模拟阶段输出电压降至76V,此时设备工作在恒电流模式,可维持1200A最大输出电流,确保被测PCS在深度电压跌落工况下获得充分的故障检测信号。故障恢复后,SA-B800/475/1200在2ms内将输出电压恢复至380V额定值,为后续预同步并网测试提供精确的电网参考。

四、离网至并网预同步重连测试

离网到并网的重新并网过程是微电网系统测试中精度要求最高的项目。SA-B800/475/1200作为电网模拟源,其输出电压的幅值、频率和相位均可通过SCPI指令精确设定,为预同步合闸测试提供精确的参考基准。

预同步合闸测试流程为:SA-B800/475/1200输出稳定的380V/50Hz电网模拟电压,PCS在离网模式下运行。EMS检测两侧电压参数,调节PCS输出电压的幅值、频率和相位使其跟踪SA-B的输出参数。当两侧电压幅值差≤3%、频率差≤0.1Hz、相位差≤10°时,EMS发出合闸指令,并网断路器闭合,完成同步并网。

实测数据案例:某500kW工业微电网系统(200kW光伏+300kW/600kWh储能)在SA-B800/475/1200平台上完成预同步并网测试。SA-B输出380.0V/50.00Hz,PCS离网输出380.2V/49.98Hz,EMS调节至合闸条件时两侧参数为:电压差0.05%、频率差0.02Hz、相位差2.3°。合闸瞬间冲击电流峰值为PCS额定电流的0.8倍(远低于1.5倍限值),母线电压波动±1.2%。整个预同步调节过程耗时3.2秒,满足标准要求的5秒内完成并网。

五、负荷阶跃扰动与电压稳定性测试

离网模式下微电网母线电压稳定性直接取决于PCS的V/f控制环路响应性能。SA-B800/475/1200在此测试中一方面作为电网模拟源提供基准电压,另一方面其四象限运行能力可模拟可编程负荷阶跃——在2ms内切换功率流向和大小,模拟微电网负荷从空载到满载或满载到空载的突变。

典型负荷阶跃测试序列:

阶段负荷状态功率阶跃量考核指标
空载→满载阶跃0→500kW+500kW电压暂态跌落≤10%,恢复时间≤200ms
满载→空载阶跃500kW→0-500kW电压暂态升高≤10%,恢复时间≤200ms
半载→满载阶跃250kW→500kW+250kW电压暂态跌落≤5%,恢复时间≤150ms
不对称负荷阶跃A相+170kW
B/C相0
不对称阶跃三相电压不平衡度≤4%

表2 负荷阶跃扰动测试序列

SA-B800/475/1200的1200A最大输出电流能力为满载阶跃试验提供了充足的电流裕量。在500kW满载阶跃时,380V母线对应的线电流约760A,设备最大电流1200A提供了约58%的裕量,确保阶跃过程中设备自身不进入限流保护模式,从而保证阶跃波形的真实性和陡度。

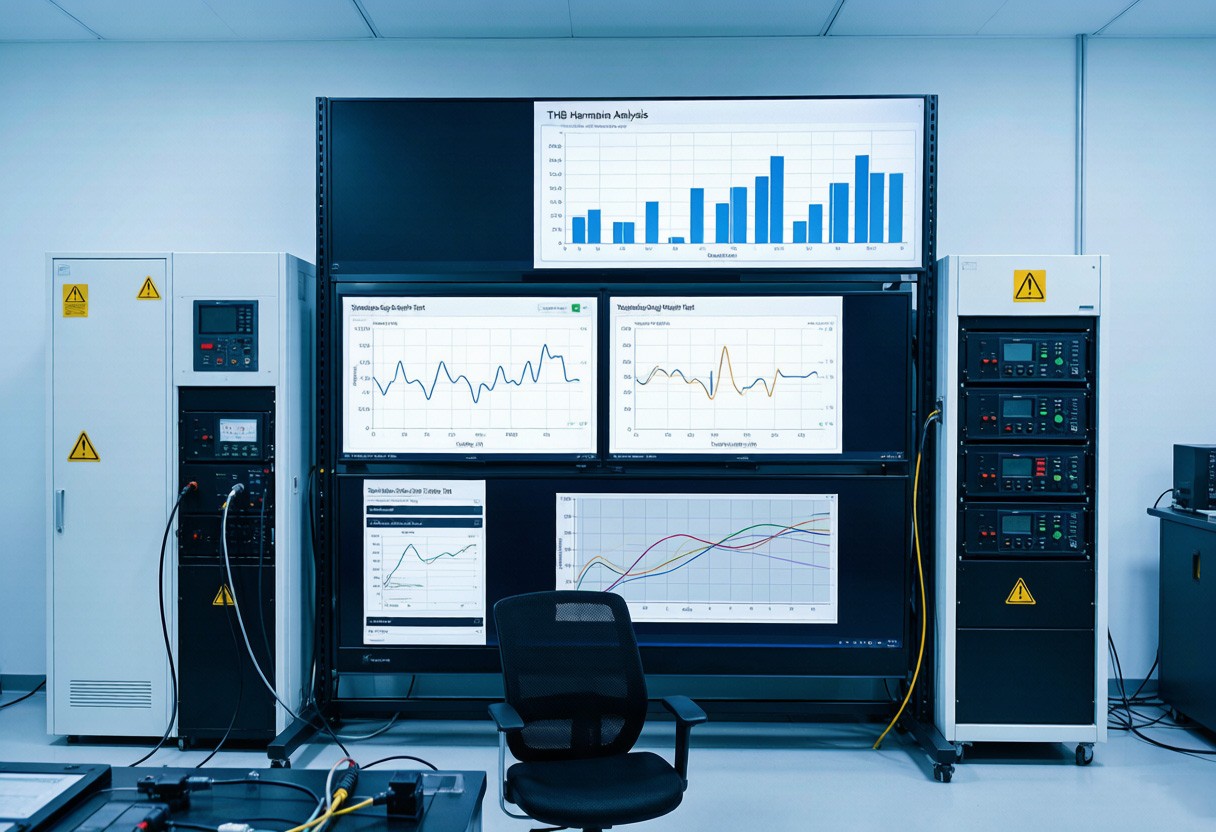

图3 电能质量综合测试分析实验室

六、谐波注入与电能质量综合评估

微电网并网运行时,光伏逆变器与储能PCS的并网电流谐波发射应满足GB/T 14549限值要求。SA-B800/475/1200内置谐波合成功能可在基波上叠加2-50次谐波分量,为谐波发射测试提供畸变电网条件。

(1)背景谐波下并网谐波测试:SA-B800/475/1200在输出基波上叠加5次(含量5%)、7次(含量5%)、11次(含量3%)背景谐波,模拟典型工业电网的谐波环境。被测PCS在该畸变电网条件下并网运行,功率分析仪采集并网电流的总谐波畸变率(THD)及各次谐波含量,验证是否满足标准限值。

(2)谐波阻抗扫描法:SA-B800/475/1200在25Hz至2kHz范围内逐次注入谐波电压,测量被测PCS的谐波响应电流,计算各频点的谐波阻抗。该方法可绘制被测PCS的阻抗-频率特性曲线,识别潜在谐振频点,为控制器中的锁相环带宽、LCL滤波器谐振阻尼参数提供调谐依据。此项测试对微电网系统在弱电网条件下的稳定性评估尤为重要——当电网阻抗较大时(短路比SCR<3),pcs的阻抗可能在某些频率点与电网阻抗形成串联谐振,引发宽频带振荡。<>

(3)闪变测试:SA-B800/475/1200支持输出电压的调幅波动模拟,可设定调制频率0.5-25Hz、调制深度0-10%的电压闪变波形,依据IEC 61000-4-15规定的方法评估被测PCS的电压闪变发射水平。

苏州思齐电子科技有限公司在微电网测试领域积累了丰富的工程实施经验。SA-B800/475/1200电网模拟电源采用自主专利的多模块并联均流控制技术,在800KVA大功率等级下实现了≤0.5mΩ的等效输出阻抗,这对于模拟弱电网条件下的微电网稳定性测试具有关键意义——传统大功率电源的输出阻抗通常在2-5mΩ量级,无法真实复现短路比小于3的弱电网工况。此外,设备内置的相位同步触发接口可与EMS系统实现μs级时序同步,为预同步并网合闸测试提供了精确的相位基准信号。思齐电子的技术团队可根据客户微电网系统配置定制测试方案,包括母线阻抗核算、保护定值整定、EMS协同测试序列开发等全流程技术服务。

七、微电网系统级测试集成方案

以SA-B800/475/1200为核心的微电网系统级测试集成架构,在硬件连接与软件协同两个层面构建闭环测试环境:

层级功能模块技术实现
硬件层SA-B800/475/1200 + 铜排母线 + 断路器 + 传感器800KVA电网模拟源直接驱动微电网母线
采集层高精度功率分析仪 + 录波器(200kHz采样)三相电压/电流/功率/谐波同步采集
控制层上位机 + SCPI指令 + EMS协同接口自动化测试序列执行与EMS状态联动
分析层测试数据管理 + 报告自动生成标准合规性判定与测试报告输出

表3 微电网系统级测试集成架构

测试序列由上位机通过SCPI指令编程控制,典型全项测试流程包括:并网稳态运行验证→计划性解列测试→离网稳态运行验证→负荷阶跃扰动测试→预同步并网测试→非计划性解列测试→谐波与电能质量测试。SA-B800/475/1200的全流程SCPI可编程特性使上述测试序列可一键自动执行,单套微电网系统的全项测试周期从传统的5-7天缩短至1.5-2天。

八、工程应用案例与经济效益

某工业园区500kW微电网示范项目(200kW光伏+300kW/600kWh储能+柴油备用),采用SA-B800/475/1200电网模拟电源进行系统级验收测试。核心测试数据如下:

测试项目标准要求实测结果判定
计划性解列电压中断时间≤20ms12ms合格
非计划性解列检测延迟≤2s0.8s合格
预同步并网相位差≤10°2.3°合格
合闸冲击电流倍数≤1.5倍0.8倍合格
满载阶跃电压暂态跌落≤10%7.2%合格
满载阶跃恢复时间≤200ms145ms合格
并网电流THD≤5%2.8%合格
全项测试周期1.8天较传统5-7天缩短65%+

表4 微电网系统级验收测试结果汇总

能耗对比分析:传统方案需配置500kW电阻负载用于模拟微电网发电功率消耗,满载测试时每小时耗电约480kWh,加上散热空调负荷约180kW,每小时总耗电约660kWh。采用SA-B800/475/1200后,四象限回馈运行将发电能量以96%效率回馈电网,每小时净耗电仅约32kWh,降幅达95%。以全项测试周期1.8天(约14.4小时满载)计算,单次系统测试节约电费约628kWh×0.8元=502元——在年测试20套微电网系统的检测机构场景下,年节约电费超1万元,更重要的是免除大功率电阻负载的采购与维护成本约15-20万元。

作为工业微电网测试解决方案的专业供应商,苏州思齐电子科技有限公司可提供从方案咨询、设备选型到调试交付的全流程技术支持。针对微电网系统级测试的复杂性,技术团队协助客户完成测试方案设计、母线阻抗计算、保护协调配置、EMS协同测试接口开发等关键环节,确保SA-B800/475/1200与被测微电网系统的无缝集成。公司已在微电网检测领域积累了多个成功案例,设备运行稳定性与技术支持响应速度获得用户高度评价。

九、总结

SA-B800/475/1200电网模拟电源凭借800KVA大功率输出、475V电压覆盖、1200A大电流裕量以及四象限能量回馈运行能力,为工业微电网系统级测试提供了高精度、高效率的电网等效源。其在并离网无缝切换测试、预同步重连测试、负荷阶跃扰动测试、谐波阻抗扫描及电能质量综合评估等核心测试项目中,从测试精度、覆盖面、自动化程度到运行能耗成本均展现出显著优势,为工业微电网系统的安全可靠投运提供了坚实的技术验证支撑。

本文由苏州思齐电子科技有限公司技术团队撰写,转载请注明出处。
