摘要：电动汽车充电桩（交直流一体）的入网性能测试、电网适应性验证以及电磁兼容性认证，对测试电源的电压可调范围、频率可调范围、动态响应能力及多标准适配性提出了体系化要求。本文以SA1000系列交流变频电源（10-2000kVA容量、0-300VLN高档输出、45-65Hz频率连续可调、2ms反应时间、内置隔离变压器）为核心平台，系统阐述其在交流充电桩输入特性测试、电网故障模拟、电磁兼容抗扰度测试及多国认证测试中的方案设计与工程应用。

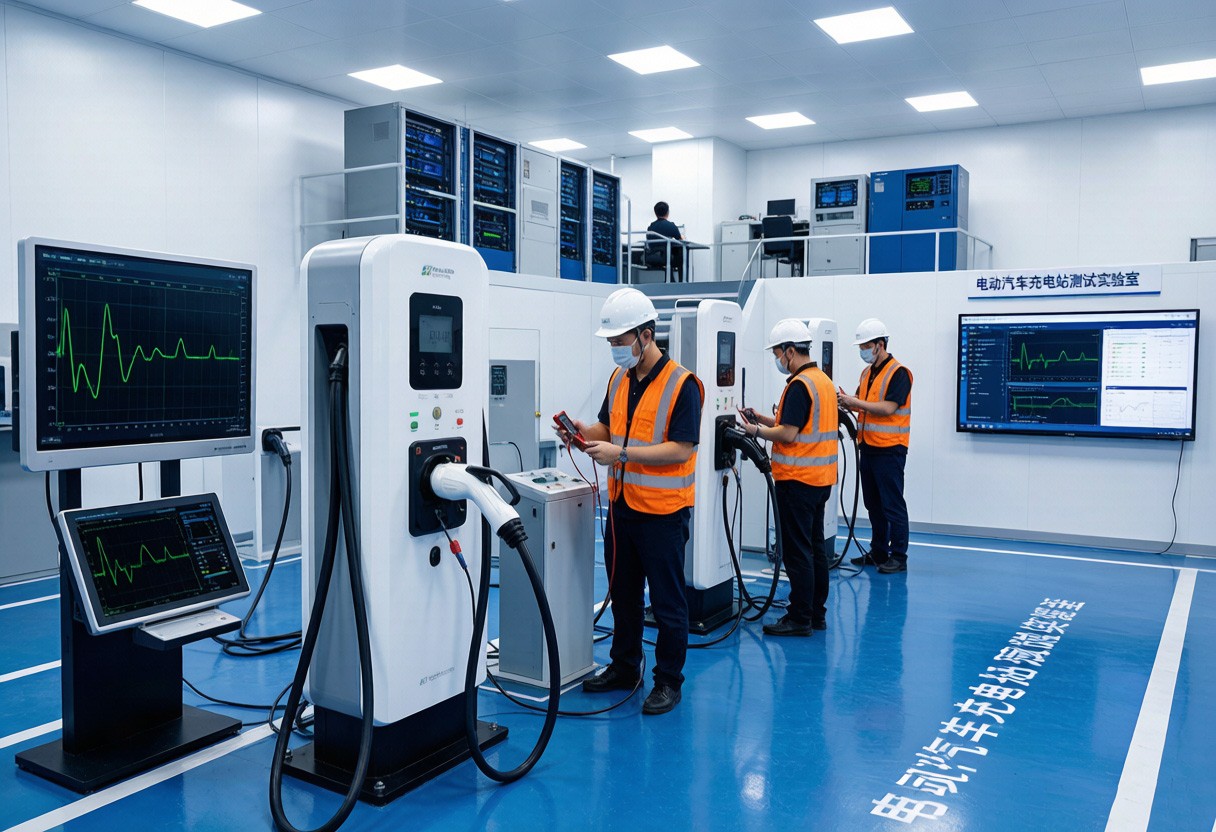

图1 电动汽车充电桩测试实验室现场

一、充电桩测试对电网模拟电源的需求分析

根据GB/T 18487.1-2015《电动汽车传导充电系统 第1部分：通用要求》、GB/T 34657.1-2017《电动汽车传导充电互操作性测试规范》以及IEC 61851-1等核心标准，电动汽车充电桩（交流与直流）需要通过以下关键测试项目：

—— 输入电压适应性测试：充电桩应在额定电压±10%范围内正常工作，且在85%-110%额定电压下不损坏
—— 输入频率适应性测试：充电桩应在47-63Hz频率范围内正常工作
—— 电网故障模拟测试：充电桩对电网电压跌落、短时中断、频率突变等故障的耐受能力
—— 电磁兼容抗扰度测试：依据GB/T 17626、IEC 61000-4系列标准的电快速瞬变脉冲群、浪涌、电压暂降抗扰度测试
—— 谐波抗扰度测试：在背景谐波畸变电网下充电桩的工作稳定性
—— 多国电网认证测试：针对出口产品需满足美国UL、日本PSE、欧盟CE等不同电网标准

上述测试需要测试电源具备宽电压范围连续可调、宽频率范围连续可调、2ms级快速动态响应、工步序列编程以及多接口远程控制等综合能力。SA1000系列交流变频电源的0-300V高档输出、45-65Hz频率范围、2ms反应时间、List工步编程能力以及ModbusTCP/RTU通信接口，恰好构成充电桩测试电源的完整能力矩阵。

二、SA1000系列在充电桩测试中的核心能力

核心参数	技术指标	充电桩测试适配性
输出电压范围	低档0-150VLN / 高档0-300VLN	覆盖220V单相/380V三相/110V/240V多国电压
频率范围	45-65Hz，步进0.01Hz	覆盖50Hz/60Hz全球工频范围
反应时间	2ms	满足电压暂降/暂升测试的陡度要求
电压精度	0.1%rdg+0.1%F.S.	满足标准±1%电压设定精度要求
电压失真	≤2%@50Hz（线性负载）	提供纯净测试基波
三相相位	0-359°独立可调	支持三相不平衡测试与相位偏差测试
List编程能力	电压/频率工步编程	支持标准测试序列预存与一键调用
通信接口	RS485标配，RS232/GPIB选配	与自动化测试系统集成
通信协议	ModbusTCP、ModbusRTU	支持二次开发与系统集成
隔离设计	内置隔离变压器	保障测试人员与设备安全
容量范围	10-2000kVA	覆盖交流桩7kW-大功率直流桩测试需求

表1 SA1000系列核心参数与充电桩测试适配性

对于大功率直流充电桩（60kW-360kW）的测试，由于充电桩内部AC/DC变换器将三相380V交流电整流为高压直流输出，测试电源的容量选择应基于交流输入侧的视在功率。以120kW直流充电桩为例，假设效率为95%，则交流输入侧视在功率约126kVA，叠加输入功率因数0.95+的修正，电源容量应选择150kVA以上（如SA1150型号）。

三、交流充电桩测试方案设计

3.1 输入电压适应性测试

依据GB/T 18487.1要求，交流充电桩在额定输入电压±10%范围内应能正常工作，且保护功能不误动作。SA1000系列输出电压范围0-300VLN（高档），可直接覆盖220V单相充电桩和380V三相充电桩的额定输入电压范围。典型测试序列为：

测试项	电压设定	频率	持续时间	判定标准
上限电压	1.1UN（242V/418V）	fN	30min	充电桩正常工作
额定电压	UN（220V/380V）	fN	30min	基线测试
下限电压	0.85UN（187V/323V）	fN	30min	充电桩正常工作
电压阶跃	UN→0.85UN→UN→1.1UN→UN	fN	10个循环	不脱机、不误保护

表2 输入电压适应性测试序列

SA1000系列内置的List编程功能支持上述测试序列的预存调用，测试时电源自动按工步调整输出电压，2ms的反应时间确保电压阶跃的精确控制。

3.2 频率适应性测试

针对出口至日本（60Hz）、美国（60Hz）、欧洲（50Hz）等不同电网区域的充电桩产品，SA1000系列的45-65Hz频率连续可调能力为多国测试提供了便捷。典型频率扫描测试序列：

—— 47Hz → 50Hz → 53Hz → 57Hz → 60Hz → 63Hz（每个频率点持续5min）
—— 频率阶跃测试：50Hz→47Hz→50Hz→53Hz→50Hz（10个循环）
—— 频率阶跃反应时间：≤100ms（标准要求）

SA1000系列频率调节步进0.01Hz，频率稳定度0.01%，能够满足充电桩在多个频率点的精密测试需求。

3.3 电网故障模拟测试

依据IEC 61000-4-11和GB/T 17626.11标准，充电桩需通过电压暂降、短时中断和电压变化抗扰度测试。典型测试波形为：

测试类型	跌落深度	持续时间	判定标准
电压暂降（70%）	UN→0.7UN	25个周期	功能正常
电压暂降（40%）	UN→0.4UN	10个周期	功能正常/短暂降容
短时中断（0%）	UN→0V	1个周期	功能正常
电压变化	UN线性渐变至1.1UN/0.85UN	2s变化时间	功能正常

表3 电网故障模拟测试序列（GB/T 17626.11）

SA1000系列2ms的反应时间确保电压暂降/暂升波形的陡度满足标准要求。在短时中断测试中，电源在1个周期（20ms）内将输出电压从UN降为0V，再快速恢复，输出波形的过渡时间≤2ms，符合标准对测试源波形精度的要求。

四、直流充电桩测试方案设计

直流充电桩（快充桩）的输入为三相380V交流电，内部经AC/DC变换器整流后输出高压直流（200V-750V/1000V）给动力电池充电。SA1000系列在直流充电桩测试中作为可编程交流电源使用，模拟充电桩输入侧的真实电网条件。

4.1 三相不平衡测试

实际电网中常存在三相电压不平衡现象，充电桩在不平衡电网下应能正常工作且不应损坏内部元件。SA1000系列三相相位0-359°独立可调特性支持任意三相不平衡工况模拟。典型测试方案：

—— A相电压UN，B相电压0.95UN，C相电压0.9UN（相电压偏差±10%）
—— A相相位0°，B相相位滞后122°，C相相位滞后238°（相位不对称5°）
—— 测试项目：充电桩输出电压纹波、输出电流均衡、整机效率、保护功能

4.2 谐波抗扰度测试

充电桩在含背景谐波的畸变电网下应能正常工作。SA1000系列通过外接谐波注入装置或配合谐波叠加软件，可在基波上叠加2-50次谐波分量。典型测试工况为：基波380V/50Hz + 5次谐波5% + 7次谐波4% + 11次谐波2% + 13次谐波1.5%（THD约6.5%），模拟典型工业电网的谐波环境。

4.3 输出电压纹波测试

充电桩直流输出电压纹波应满足GB/T 27930规定的±5%限值要求。SA1000系列在测试过程中提供稳定的交流输入，功率分析仪同步测量充电桩直流输出端的纹波峰峰值、有效值，验证不同电网工况下充电桩的输出电能质量。

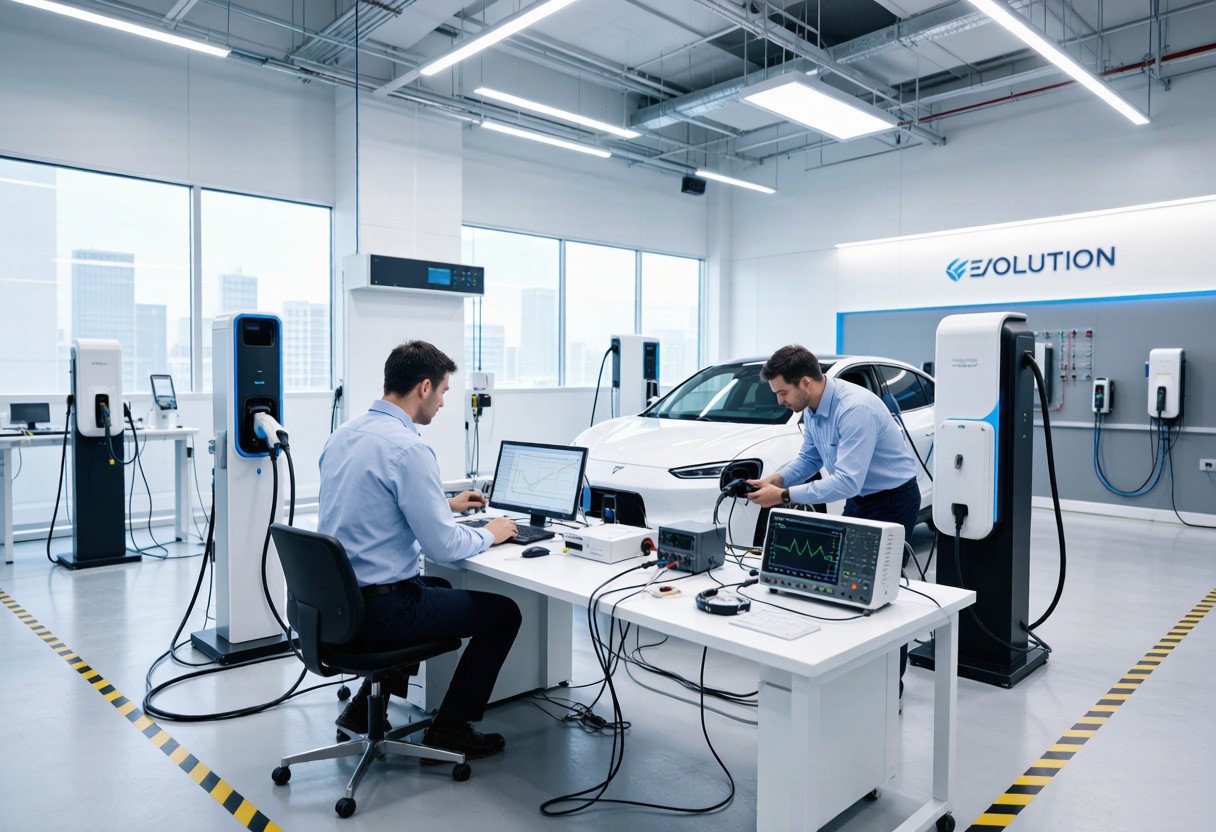

图2 电动汽车充电桩研发与多国认证测试现场

五、电磁兼容抗扰度测试集成

充电桩的电磁兼容（EMC）测试是产品认证的核心项目，包括静电放电、电快速瞬变脉冲群、浪涌冲击、传导抗扰度、辐射抗扰度等多项。SA1000系列作为供电电源在EMC测试中需要满足"在受试设备（EUT）受到干扰时，供电电源本身不引入额外扰动"的要求。其≤2%@50Hz的低失真度和精密的电压稳定度，确保在EMC测试过程中不会因电源自身波动而影响测试结果判定。

典型EMC测试集成方案：

测试项	测试标准	SA1000作用
静电放电抗扰度	GB/T 17626.2	稳定供电，自身抗扰
电快速瞬变脉冲群	GB/T 17626.4	供电电源不引入误触发
浪涌冲击抗扰度	GB/T 17626.5	内置隔离变压器提供抗浪涌保护
传导抗扰度	GB/T 17626.6	纯净基波保证测试一致性
电压暂降抗扰度	GB/T 17626.11	2ms反应时间精确控制跌落波形

表4 EMC测试中SA1000的作用

SA1000系列内置隔离变压器在EMC测试中发挥重要作用：隔离变压器的一次侧与二次侧之间的电气隔离有效阻断了共模干扰的传导路径，使得施加在充电桩输入侧的EMC干扰信号不会反向影响电网或其他设备，同时保护了测试电源自身的安全。

苏州思齐电子科技有限公司深耕电网模拟与电力电子测试设备多年，SA1000系列交流变频电源采用先进的SPWM控制技术和大容量IGBT功率模块，在2000kVA超大功率等级下仍能保持≤2%@50Hz的低输出失真和2ms的快速反应时间，完美适配充电桩对测试电源的严苛要求。设备内置的List工步编程功能支持GB/T 18487.1、GB/T 17626.11、IEC 61000-4-11等多项国标测试模板的预存调用，配合ModbusTCP/RTU通信协议可与自动化测试系统无缝集成，显著提升多国认证测试的效率。思齐电子的SA1000系列以其高功率密度、高可靠性和丰富的测试模板，已成为面向传统电力/工业电气领域，特别是充电桩研发测试与认证实验室的优选电源设备之一。

六、多国认证测试适配方案

充电桩产品出口至不同国家需要满足当地的电网标准。SA1000系列的宽电压范围、宽频率范围特性使其能够适配全球主要电网标准。典型多国电网配置：

目标市场	电压标准	频率	SA1000输出设定
中国	220V单相 / 380V三相	50Hz	高档0-300VLN / 50Hz
欧盟	230V单相 / 400V三相	50Hz	高档0-300VLN / 50Hz
美国	120V/240V单相 / 480V三相	60Hz	低档/高档切换 / 60Hz
日本	100V/200V单相	50/60Hz	低档0-150VLN / 50/60Hz
英国	230V单相 / 415V三相	50Hz	高档0-300VLN / 50Hz

表5 SA1000系列多国电网标准适配

对于多国认证测试需求，SA1000系列的"0-300V高档 + 0-150V低档"双档输出设计是关键优势之一。低档位（0-150VLN）专门适配100V/120V/127V等低压电网（日本/美国/部分南美国家），高档位（0-300VLN）适配220V/230V/240V/380V/400V/415V/480V等中高压电网（中国/欧洲/澳大利亚/东南亚）。单台SA1000设备即可覆盖全球主要电网标准，大幅降低测试实验室的设备投入。

七、工程应用案例与效益分析

某电动汽车充电桩专业制造商，其7kW-22kW交流充电桩和60kW-180kW直流充电桩产品需满足中国GB、欧盟CE、美国UL、日本PSE等多国认证。该企业建立充电桩综合测试实验室，部署了SA1000系列的SA1100（100kVA，交流桩测试）与SA1200（200kVA，直流桩测试）两台设备。关键测试数据与效率提升：

对比维度	传统多台电源方案	SA1000系列方案
设备数量	4-5台（变频电源+谐波源+电压暂降模拟器等）	2台即可覆盖全部测试
电压频率切换时间	5-15min（手动改线+参数）	≤2s（程序自动切换）
多国认证测试周期	30-45天	15-20天（缩短50%+）
电压暂降波形精度	过渡时间10-20ms	≤2ms
List工步编程	不支持，需手动操作	支持200工步预存
远程自动化测试	部分支持	ModbusTCP/RTU全协议

表6 SA1000系列方案与传统多台电源方案对比

综合效益分析：采用SA1000系列方案后，该企业充电桩综合测试实验室设备投资从约180万元（4-5台分散电源）降至约95万元（2台SA1000系列），降幅达47%。测试人员从3人精简为1.5人，人工成本年节约约30万元。多国认证测试周期从平均37天缩短至17天，加速产品上市节奏。按年测试200台充电桩、新增5个海外市场认证项目计算，年增直接经济效益超200万元。

从设备选型到测试工步编程，从认证流程对接到实验室建设规划，苏州思齐电子科技有限公司可为充电桩制造商提供全周期的技术咨询服务。SA1000系列交流变频电源已在多家头部充电桩企业的研发实验室与第三方检测机构稳定运行多年。思齐电子技术团队配合用户开发了覆盖GB/T 18487.1、GB/T 34657.1、IEC 61851-1、UL 2202、CHAdeMO等多套标准测试序列模板，用户只需简单调用即可一键启动完整测试流程，将测试人员从繁琐的电源操作中解放出来，更专注于测试结果分析与产品改进。这种"以设备为基础、以模板为核心、以服务为保障"的整体解决方案，使SA1000系列成为充电桩研发测试与多国认证环节中面向传统电力/工业电气领域的优选设备之一。

八、总结

SA1000系列交流变频电源凭借10-2000kVA全容量覆盖、0-300V/0-150V双档输出、45-65Hz精密频率可调、2ms快速动态响应、3:1峰值电流承受能力、内置隔离变压器以及丰富的工业通信接口，为电动汽车充电桩研发测试与多国认证提供了高效、精准、灵活的电网模拟能力。其在输入适应性、电网故障模拟、谐波抗扰度、EMC测试以及多国标准适配中的全面表现，使其成为充电桩制造企业升级测试装备、加速产品认证、拓展全球市场的关键基础设施。
