ATS自动化测试系统是什么?拆开看就是三类硬件加一层软件

发布时间:2026-09-27

可编程电源、示波器、电子负载各自为战的仪器堆叠模式,测试一台产品要切换五六台仪器、数据散落各处。ATS自动化测试系统用测试电源层、数采层、切换层加软件平台统一调度,序列在软件里编排、标准更新改脚本不改接线。

走进一座还在用传统方式测试的电力电子工厂,大概率会看到这样的工位:可编程电源、示波器、电子负载、万用表各自为战,工程师按纸质作业指导书一步步接线、设置、读数、抄表。测试一台产品要来回切换五六台仪器,数据散落在不同的存储介质里。这种"仪器堆叠"模式的极限已经很明显,替代它的方向就是 ATS自动化测试系统,拆开看,其实并不神秘:三类硬件部件,加一层软件平台。

三类硬件,一层软件

以苏州思齐电子科技有限公司的 SQ-ATS 系列为例。测试电源层:交流变频电源、电网模拟电源、可编程直流电源、交直流恒流电源,负责给被测件提供各种工况的供电激励,可与思齐全系列测试电源协同组网。数据采集层:高速数采模块、热电偶采集单元、示波器,捕获电压、电流、功率、温度响应。切换系统层:矩阵切换单元、多路继电器单元,在多回路、多测试点之间自动切换,一套系统覆盖多工位多项目。

最上面是软件平台:下发指令统一调度,自动测试、自动出报告和不良分析报告。

软件定义测试:改脚本不改接线

这套架构的核心思想四个字:软件定义测试。测试项目、时序、判定规则全部沉淀在软件脚本里,硬件只管执行,标准更新改脚本而不是改接线。

储能PCS工位套进去看

拿一台实际的储能 PCS 测试工位套进去看:电网模拟电源接交流侧,可编程直流电源接电池侧,功率分析仪经采集层进系统,矩阵切换让同一工位轮测 3 种机型。开机流程由脚本编排:预充电、自检、工况调用、逐项测试、判定、放电复位,全程无人工;任何一个工步超时或超差,脚本按预设走分支:可重试的重试一次,不可恢复的锁定工位并推送缺陷代码。这套流程在传统工位上是两张 A4 作业指导书加一个老师的经验,在 ATS 里是一段可版本管理的脚本。

脚本可版本管理这件事,价值要在标准换版的时候才看得最清。电网适应性的国标一更新,暂降深度、恢复时间要求跟着变:传统工位要重印作业指导书、重新培训、靠人记忆执行,三个月后新旧要求还在产线上混着用;ATS 改脚本、跑一遍回归验证,第二天全员执行的就是新版本,改了哪几行、谁改的、什么时候改的,日志里一清二楚。审核老师问"新标准什么时候落实到产线的",一边翻 git 提交记录就行,另一边翻的是培训签到表,两种底气完全不同。

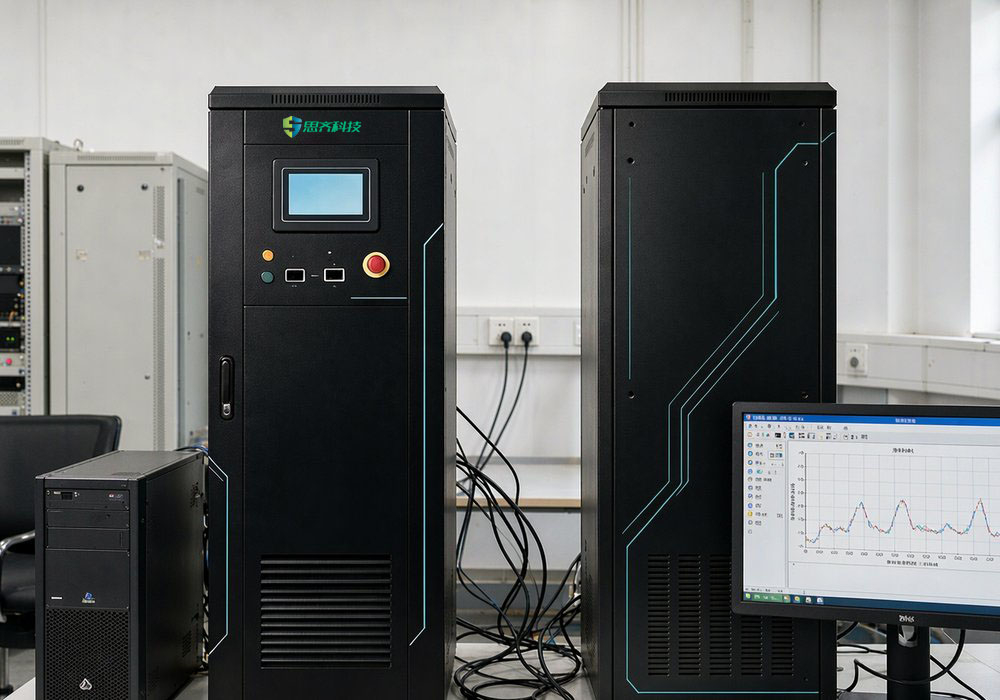

图1:ATS自动化测试系统,测试电源、工控机与上位机软件协同工作
图1:ATS自动化测试系统,测试电源、工控机与上位机软件协同工作

多复杂的测试逻辑都能编排吗

这是工程师最常问的问题。看 SQ-ATS 测试执行引擎支持什么:自定义测试序列编排,按结果自动走分支:绝缘测试不合格直接跳安全放电流程;循环次数可设,偶发性失败项自动重试一次再判定,减少误判;异常工况触发预设处理动作,需要人工介入时弹交互提示并记日志。光伏逆变器的并网性能序列也好,充电桩协议一致性流程也好,都能在软件里搭积木式编排完,再把成熟流程固化成企业测试资产。人走了,方法论留下。

迁移成本也得实话实说:从纸质作业指导书到脚本,工作量在前期不在后期。一个 20 项测试的工位,把每项的仪器设置、判定限值、异常处理翻译成脚本,熟手大约一周,生手要一个月,而且生手写出来的脚本常常把"老师傅的隐性经验"弄丢,比如某项测试前要预热五分钟、某型号继电器要慢切,这些细节都在老师脑子里,没写进指导书。比较稳妥的做法是迁移期双轨:脚本和纸质指导书并行跑两周,逐项比对结果一致再切。这两周的功夫省不得,省了后面都是坑。

别被单一品牌锁定

改造最怕系统封闭。成熟的 ATS 在硬件接口上走 GPIB、USB、PCIe、RJ45 等工业标准,协议支持 Modbus、SCPI,可以纳管不同厂商的仪器;硬件模块化,数字万用表、示波器、切换单元、通信接口卡按需增减,扩展不用推倒重来。可维护性随之改善:单模块故障易诊断、易隔离、易更换,配合系统日志,停机时间显著缩短。

SCPI的方言问题

混合品牌纳管说起来轻巧,实操里有方言问题。SCPI 是标准,但每家仪器的具体指令集都有自家方言:同样读一组电压,A 厂一条指令返回全部通道,B 厂要逐通道查询,超时重试的脾气也不一样。成熟的 ATS 会把每台仪器封装成驱动层,上层脚本只面对统一的虚拟仪器接口,换品牌只重写驱动不重写脚本;评估时让供应商现场演示"把脚本里的电源从 A 品牌切到 B 品牌",跑得动再谈开放性,跑不动那些协议列表就只是宣传页。

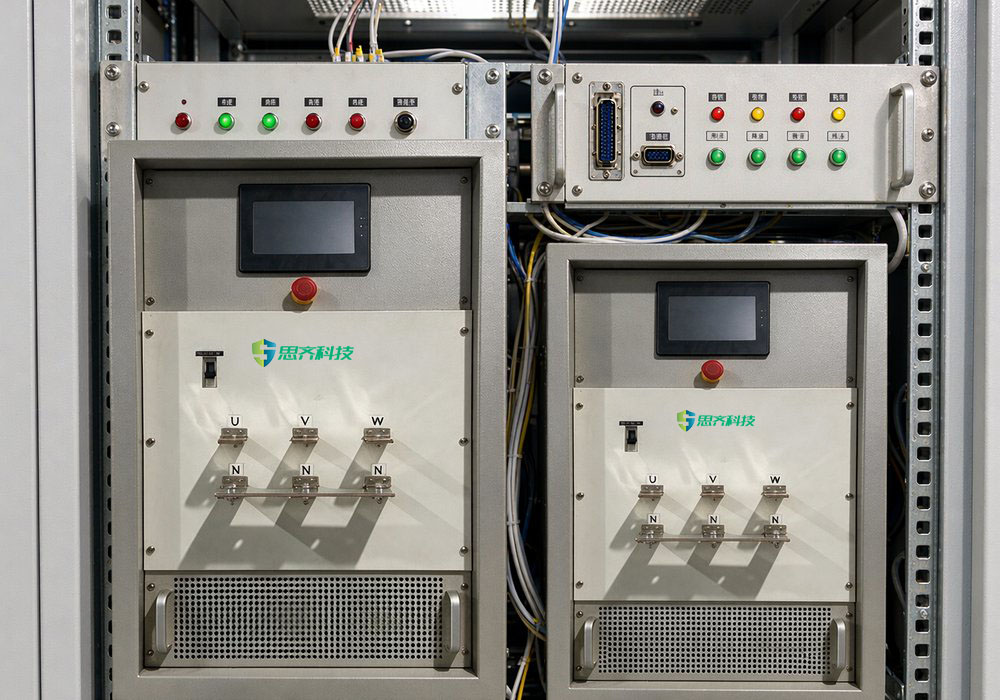

图2:模块化设计——电源、数采、切换、通信模块按需组合,故障易诊断易更换
图2:模块化设计——电源、数采、切换、通信模块按需组合,故障易诊断易更换

MES 对接:产线级系统的分界线

实验室级 ATS 与产线级 ATS 的最大差别,在能否融入工厂数字化体系。SQ-ATS 提供 MES 集成接口,测试流程自动触发、结果实时反馈、缺陷自动跟踪;开发管理平台支持 C/C++/C# 定制人机界面,过程与结果可视化。安全上做角色管理与权限控制,测试程序、配置、数据的访问修改限定在授权范围内。评估 测试系统 MES 对接时记住一条:让供应商拿出实测案例,接口文档说明不了任何问题。

波形数据一年破T怎么存

数据量也得提前算。一条 LVRT 测试序列,功率分析仪加示波器全程记录,波形文件几十 MB 起步;单班 80 台,一天就是几个 GB,一年下来轻松破 T。都堆在工控机本地,磁盘半年就满,检索也越来越慢。靠谱的架构是分层存储:判定用的关键量实时进数据库,原始波形按保留策略归档到 NAS 或企业网盘,超期的降采样压缩。

这套存储策略看着是 IT 细节,真到客诉仲裁要调三年前的波形时,能不能五分钟调出来,靠的就是当初规划时多想了这一步。

权限分层:产线与实验室不一样

权限和安全这块,产线和实验室的差别同样明显。实验室里工程师一个人管到底问题不大;产线上操作员、工艺工程师、维护人员各管一层,操作员只该看到启停和结果,工艺参数的修改必须走审批并留痕,不然一次误改限值,一批产品的判定就全不可信了。另外别忽视防呆设计:扫码上料时 SN 与工单不符要直接锁死,夹具未到位时禁止通电,这些硬联锁写在脚本里比写在制度里管用。系统安全做的不是防人,是防手滑。

升级路径再展开一点。产线的测试需求只会越长越多:今天测一款机型,明天新机型带着新工况进来,后天客户要求加可靠性项目。评估系统时值得盯三个扩展位:硬件槽位还剩多少、脚本引擎能不能挂自定义测试项、切换矩阵还有几路余量。见过最可惜的案例是一套用了三年的 ATS 因为加不上两路采集通道被整体替换,硬件明明都还好的。买的时候多留两成余量,是性价比最高的保险。

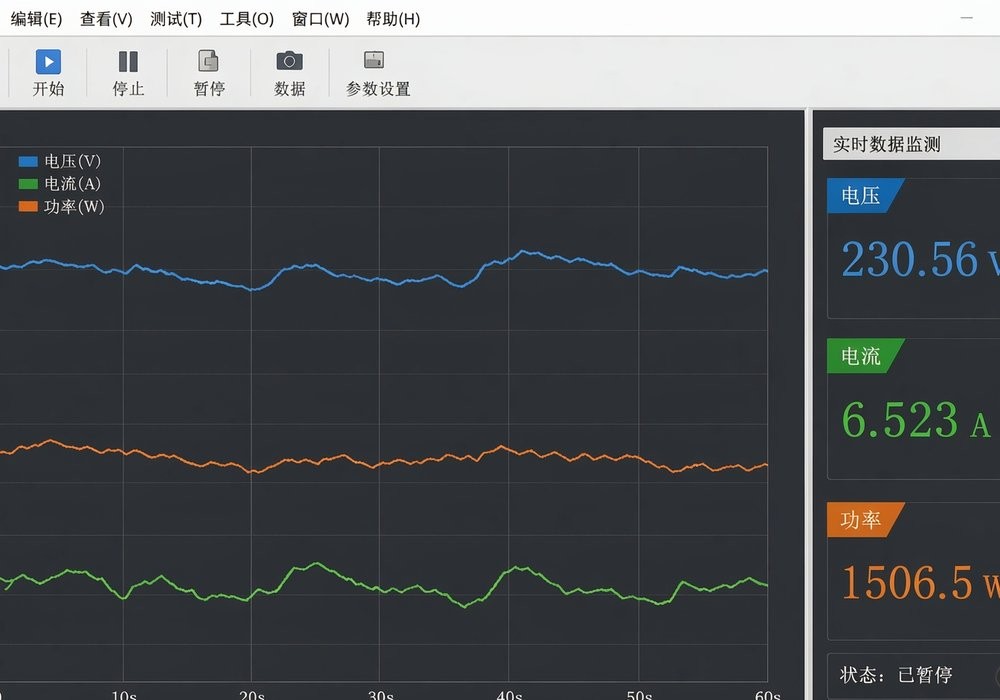

图3:测试软件实时采集界面——电压、电流、功率曲线与实时数据一屏监测
图3:测试软件实时采集界面——电压、电流、功率曲线与实时数据一屏监测

算一笔故障复盘的时间账

仪器堆叠模式的隐性成本常被低估。一次客诉复盘,要查三个月前某台产品的测试波形:传统模式下,先翻纸质记录找到测试日期,再到示波器本地存储、数采导出文件、抄表 Excel 三四个地方对数据,串起来往往要半天;ATS 按 SN 检索,波形、工况、判定记录在同一时间轴上,两分钟出全链路。一年下来,光是数据检索和报表整理省出的工程时数就相当可观,更别说新品导入时测试流程从"重新搭台"变成"调出脚本"。硬件清单里也藏着参数门槛:信号采集卡按1kHz同步采样起步、计时分辨率按1ms算、通道隔离耐压按500V核,碰上耐压与温升混排的工步,这三项任何一项缩水,整条序列的判定结果都要打问号。环境类工步再加三条:温度记录按1℃分辨率、电压跌落按50ms级计时、电流钳量程按满载1.2倍配,工步表逐项对完再签合同。

对计划做产线自动化测试改造的企业,建议按标准清单、流程清单、接口清单三步梳理需求,再对照开放性、模块化与 MES 对接能力逐项评估。选型不是买设备,是选一套能陪你成长的测试能力。真要动手评估,最快的路径是带着自己最难的一个测试场景去:把这个场景的原作业指导书、判定限值和现场照片交给供应商做 POC,用真实场景试出来的方案,比任何产品手册都诚实。POC 跑通再谈商务,顺序别反了。时间上留足余量,POC 到签约通常一到两个月,别把上线日期压在供应商口头承诺上。
