三进三出UPS是什么意思？三相输入三相输出的原理、应用与3个常见选型误区

在数据中心或大型产线的配电方案里，"三进三出"是出现频率最高的关键词之一。到底三进三出UPS是什么意思？它和三进单出有什么区别？为什么大功率场景几乎都用它？本文从原理、应用与选型误区三个角度把这个概念讲透。

一、三进三出UPS是什么意思：定义与基本特征

三进三出UPS指的是输入三相380V、输出也是三相380V的机型，是大功率UPS的标准制式。它多出现在20kVA以上的场景，是数据中心、工业产线与大型医疗设施的主力机型，整机容量可从几十千伏安延伸到数百千伏安甚至更高。

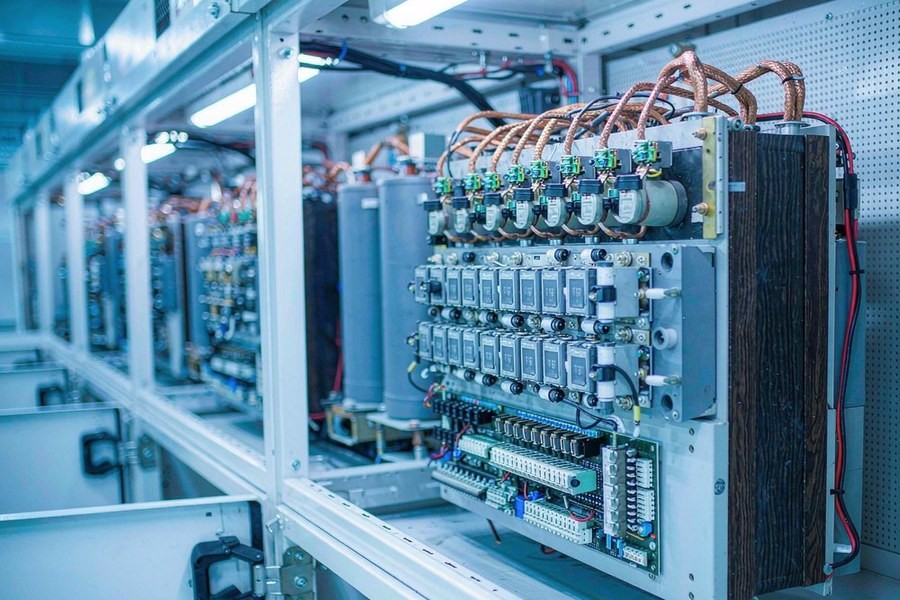

▲ 三相逆变模块示意：IGBT功率器件把直流母线电压逆变为标准三相正弦交流输出

二、工作原理：三相整流 + 三相逆变的双变换架构

三进三出采用三相整流器加三相逆变器的完整双变换架构：三相输入经PFC整流为稳定的直流母线电压，电池组并接在母线上，再由三相逆变器输出380V三相电。市电正常时整流器同时为负载供电与电池充电，市电异常时电池组通过逆变器继续供电，全程零切换。

2.1 双变换意味着什么

"双变换"指交流→直流→交流的两次变换。好处是负载始终由逆变器供电，与市电完全隔离，市电的电压波动、频率偏移、谐波干扰都不会传导到负载侧，输出电能质量显著优于后备式或在线互动式机型。

2.2 核心优势：输出侧同样三相平衡

相比三进单出，三进三出的核心优势在于输出侧同样三相平衡——对于三相电机、三相配电柜这类负载，天然就是平衡的，不存在单相输出的容量瓶颈。同时输入端三相输入使每相电流仅为单相的三分之一，整体配电设计更从容。

2.3 冗余与并机能力

大功率场景往往要求更高的可用性，三进三出机型普遍支持并机冗余。多台UPS并机运行时，若其中一台故障，其余机型可继续承担全部负载，实现不停机维护。常见配置有N+1、2N等，具体选哪种取决于业务对中断的容忍度与投资预算。

2.4 效率与运行经济性

大功率UPS长时间运行，效率直接影响电费。现代机型在双变换模式下的效率普遍可达95%以上，部分机型还提供经济运行模式（ECO）。但要注意，效率与电能质量存在权衡，是否启用ECO需结合负载对供电质量的敏感程度判断。

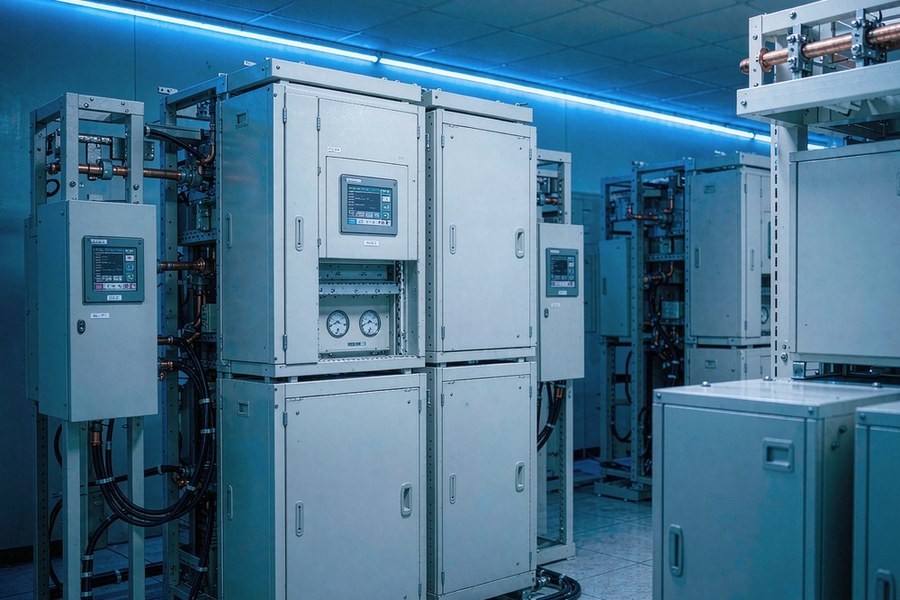

▲ 模块化UPS机柜：大功率三进三出机型普遍支持模块化与并机冗余，便于扩容与不停机维护

三、三类典型应用场景

3.1 中大型数据中心

数据中心的机柜列头柜、末端配电柜普遍为三相供电，服务器机柜内部虽然多为单相，但通过列头柜均衡分配到三相。三进三出UPS为整个配电系统提供不间断电源，是保障业务连续性的基础设备。

3.2 工业制造产线

变频器、伺服驱动器、大型PLC系统普遍采用三相供电，断电会造成整线停机、产品报废甚至设备损坏。三进三出UPS为整条产线提供不间断电源，在电网波动或瞬时停电时维持生产连续。

3.3 轨道交通、机场与医院

这类公共设施的关键动力与控制系统对供电可靠性要求极高，断电不仅影响运营，还可能涉及安全。三进三出机型配合双路市电与柴油发电机，可构建高可靠的供电体系。

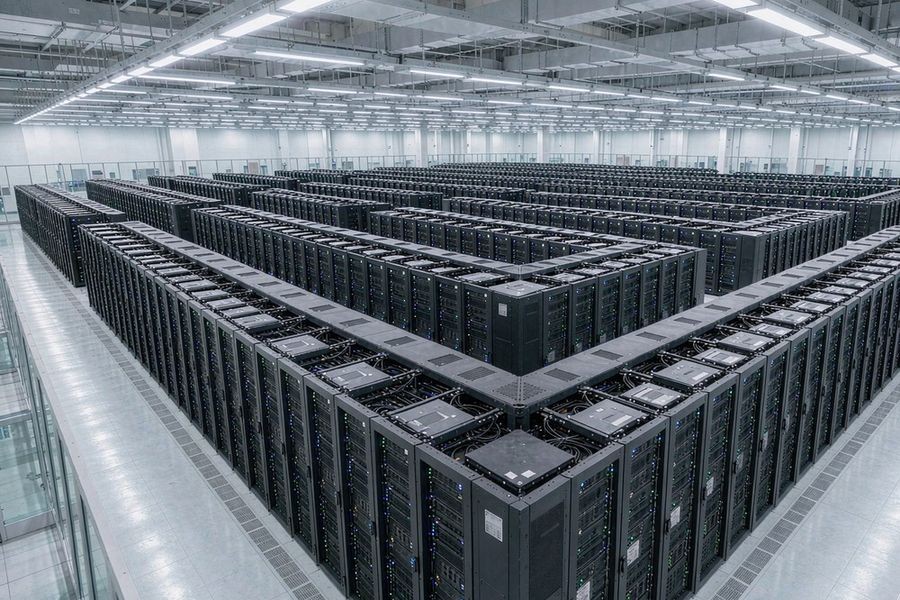

▲ 三进三出UPS在数据中心的典型应用：为三相配电系统提供不间断电源保障

四、三种制式横向对比

把单进单出、三进单出、三进三出三种制式放在一起对比，更容易看清各自的适用边界。

五、三个常见选型误区

误区一：把三进三出等同于容量更大。两者的差异在输出制式而非绝对容量。20kVA的三进单出与三进三出容量相同，区别只在输出是单相还是三相。判断依据应是"负载是单相还是三相"，而不是"谁的功率大"。

误区二：忽略三相负载平衡校验。虽然优质机型支持100%不平衡负载，但长期严重偏载仍会加速逆变模块与变压器老化。设计阶段应按相统计负载，把单相分支均匀分配到三相，每相偏差控制在20%以内。

误区三：只看UPS容量，不算上游配电与电池。大功率机型输入电流大，上游断路器、电缆规格、发电机容量必须同步校核；大容量机型的后备时间往往依赖外接电池柜，均流、温升与消防要求需一并规划，否则容易出现"UPS装好了、电池房却通不过验收"的尴尬。

六、测试验证：大功率机型更要做适应性试验

三进三出机型容量大、接入的负载重要，一次非计划断电的代价可能远超设备本身。因此在出厂与验收阶段，需要做完整的输入适应性验证——三相电压不平衡、电压跌落、频率突变、谐波污染等真实电网异常，只有通过电网模拟测试才能真正暴露问题。苏州思齐电子科技有限公司的SA1000S系列电网模拟电源可精准复现这些工况，配合SA1000系列交流变频电源为整机老化提供纯净可调的正弦波供电。

七、常见问题FAQ

Q1：三进三出UPS一定比三进单出好吗？
A：不是，两者是制式差异而非优劣关系。判断依据是负载制式：负载为单相选三进单出，负载为三相选三进三出。盲目选三进三出会造成投资浪费。

Q2：三进三出UPS输出能接单相负载吗？
A：可以。三相输出中的任一相与零线之间即为220V，可接单相负载，但要注意把单相负载均匀分配到三相上，保持三相平衡。

Q3：三进三出UPS的容量一般从多少开始？
A：市面常见机型多从20kVA起步，向上可到数百千伏安。具体选型要结合实际负载视在功率、扩容计划与冗余要求（如N+1）综合确定。

Q4：三相负载不平衡会有什么影响？
A：长期严重偏载会使某一相电流过大，导致逆变模块、变压器局部过热，加速老化，严重时触发保护。设计阶段就应做好按相负载分配。

Q5：大功率UPS选型还要注意什么？
A：除了UPS容量，还要同步校核上游断路器与电缆规格、发电机容量、电池柜承重与通风、机房消防条件，以及是否需要并机冗余。

八、结语

三进三出UPS是什么意思？它是"三相进、三相出"的大功率不间断电源，用双变换架构把市电与负载彻底隔离，用三相平衡输出承载数据中心与工业产线的主力负载。选型的关键不是比较谁的功率大，而是把负载制式、三相平衡、上游配电与测试验证四件事做扎实。

想进一步了解UPS的工作原理、电路拓扑与设备分类，可继续阅读站内内容：

· UPS不间断电源设备是什么？工作原理与种类分类全解析

· UPS不间断电源电路拓扑：整流、逆变与旁路原理详解

· UPS不间断电源什么情况必须配置？关键负载保护指南

· UPS不间断电源日常维护注意事项全攻略：蓄电池巡检与故障预防

九、选型支持

如果您正在为数据中心或工业产线规划大功率UPS方案，欢迎把负载清单、配电方案与冗余要求发给我们。苏州思齐电子科技有限公司可提供三进三出机型的容量核算、电池续航测算与输入适应性测试验证支持，帮助您在项目前期就把供电可靠性"算清楚、测到位"。欢迎留言或来电交流具体工况。
