电网模拟电源选型:容量、电压等级与通信接口怎么定
电网模拟电源选型先定三大维度:容量KVA与过载裕量、输出电压等级与精度、通信接口,结合SA系列200KVA机型工程实践给出新能源并网测试选型方法。
电网模拟电源是新能源并网测试产线的核心设备,选型得当与否直接决定测试能力边界与投资回报。本文围绕容量(KVA)、输出电压等级、通信接口三大核心维度,结合苏州思齐科技SA系列电网模拟电源(如SA-A200KVA/350V/533A)的工程实践,给出系统化的电网模拟电源选型方法论。

选型从被测对象与测试标准开始
顺序别反:先拉清单,再看电源。很多试验室倒过来,先看上了某台设备,再回头找理由,结果容量、电压两头不凑手。
选型的起点是三个问题:被测设备是什么?要做哪些测试项目?执行什么标准?光伏逆变器、储能变流器(PCS)、充电模块、UPS、变频器的测试需求差异很大:逆变器/PCS重在电网适应性(电压跌落、频率扰动、谐波),充电模块重在电压范围与纹波考核(充电系统通用要求见 GB/T 18487.1),UPS重在切换与旁路特性。测试标准(如 GB/T 19964 对光伏电站低电压穿越的深度与时间要求)则决定了电网模拟电源必须支持哪些可编程工况。先厘清需求,再谈配置,才能避免“买了大电源测小产品”或“功率不够测不了满载”的错配——SQ-GS系列电网模拟电源把LVRT、反孤岛等标准工况做成内置模板,就是“按标准配电源”的产物。把未来两年要执行的标准清单先列全:手头只有家电类项目就配了单相机型,第二年接了三相泵类订单,电源只能降档跑,报告公信力跟着打折,这种后悔药试验室里最常见。
容量怎么算:KVA、电流与过载裕量
容量和电流是两回事:容量决定“带多大”,电流决定“推多狠”,两者在低电压档还会此消彼长,选型时要把三者的关系摆到台面上算。
S=UI:容量与电流此消彼长
容量(视在功率)是电网模拟电源最核心的指标,计算公式为:
S(KVA)= 输出电压(V)× 输出电流(A)(单相);三相则为 S = √3 × 线电压 × 线电流。
例如SA-A200KVA/350V/533A,即额定容量200KVA,输出电压可达350V,额定输出电流533A。工程选型中建议遵循三条原则:
① 按最大测试负载计算:以被测设备的最大额定输入功率为基准,而非平均功率,确保满载测试不降额;
② 预留10%~30%裕量:为测试过程中的冲击电流、老化余量留出空间,也兼顾未来被测产品功率升级;
③ 关注短时过载能力:电网故障模拟(如电压跌落恢复瞬间)会产生大电流冲击,电源的短时过载倍数与持续时间(如120%过载持续60秒)比额定值更值得关注;若测试涉及能量回馈(如电机拖动、双向变流器),还需确认电源是否具备四象限运行能力,否则回馈能量将导致母线过压报警。
电压等级怎么定:范围、精度与低电压输出
范围、精度与低压档:三个必查点
输出电压等级必须覆盖被测设备的工作电压范围,并重点关注三点:输出范围上限(能否覆盖被测设备最高输入电压)、电压设定精度与稳定度(并网测试要求电压精度通常在±0.5%以内,频率精度0.01Hz级)、低电压输出能力(低电压穿越测试需要输出低至额定电压的20%甚至更低,且跌落深度、持续时间可编程)。此外要注意电压与电流的联动关系:在输出容量固定的前提下,电压降低时电流上限会相应抬高,选择350V/533A这类“电压适中、电流充沛”的配置,多半比盲目追求高电压更贴合大功率测试场景。低电压大电流是最容易漏配的能力:同一台电源380V档给50A,切到30V低档输出电流能不能放大到几百安,直接决定低压启动、堵转这类工步做不做得了,规格书里要盯住恒功率区间那条线。

通信接口与可编程能力:面向未来的关键投资
MODBUS是底线,SCPI是加分项
先说接口:RS485跑MODBUS是底线配置,网口和SCPI是加分项;再看编程,工步表能不能离线编好、U盘一键导入,直接影响后面上自动化时的改造量。
若设备用于单机研发验证,通信接口可“够用即可”;若用于产线或计划纳入自动化体系,则通信接口与可编程能力必须作为选型的一票否决项。建议至少满足:标配RS485(Modbus RTU)与以太网(Modbus TCP)接口,支持SCPI类标准指令;具备足够的测试工况存储组数(如100组以上);支持电压跌落/骤升、频率偏移、三相不平衡等序列化编程,序列可离线编辑、在线调用。一台“可编程能力强”的电网模拟电源,其软件投资比硬件更保值——测试标准更新时,只需更新工况序列,无需更换硬件。接口留余量不是浪费:试验室后面要上MES、上自动上下料,通讯从RS485换到网口,前期多花几百块的接口费,比后期整机换通讯板便宜得多。
选型速查表:常见应用场景推荐配置
速查表只给方向:同是电机类负载,变频器输入侧考核和整流桥老化考核的过载要求差着量级,落单前把工步表发给厂家过一遍最稳妥。
| 应用场景 | 核心测试需求 | 推荐配置(思齐SA系列) |
| 光伏逆变器(20~100kW级)并网测试 | LVRT/HVRT、频率扰动、电能质量 | SA-A200KVA/350V/533A,四象限,工况组≥100 |
| 储能PCS出厂测试 | 双向功率、并离网切换、效率验证 | SA-A200KVA/350V/533A,能量回馈功能 |
| 充电模块/充电桩测试 | 宽电压范围、纹波、异常断电 | 根据模块数量组合SA系列,支持并机扩容 |
| 自动化产线集成 | PLC/MES调度、数据自动回传 | SA系列标配RS485/CAN/以太网,开放协议 |
| 军工/航空变频电源测试 | 400Hz电源、高精度稳态/瞬态 | SA系列高频段扩展型号(咨询厂家定制) |
容量怎么算:一笔账从380V算到114V
拿最常见的被测对象算:三相380V、额定50A的负载,视在功率S=1.732×380×50≈32.9kVA,留20%裕量选40kVA,这是第一层。第二层看低压工步:标准常要求30%Un即114V下持续运行,恒功率机型在114V档能把电流放大到约202A;如果机型不是恒功率结构、低档输出电流封顶,114V时只能给到26kVA上下,工步直接欠功率。第三层是过载:电机类被测件启动冲击按1.5~2倍算,40kVA机型要能扛1.5倍60秒,规格书里这条要白纸黑字确认,别只看铭牌容量。
选型单子拉完,投资账才算闭环

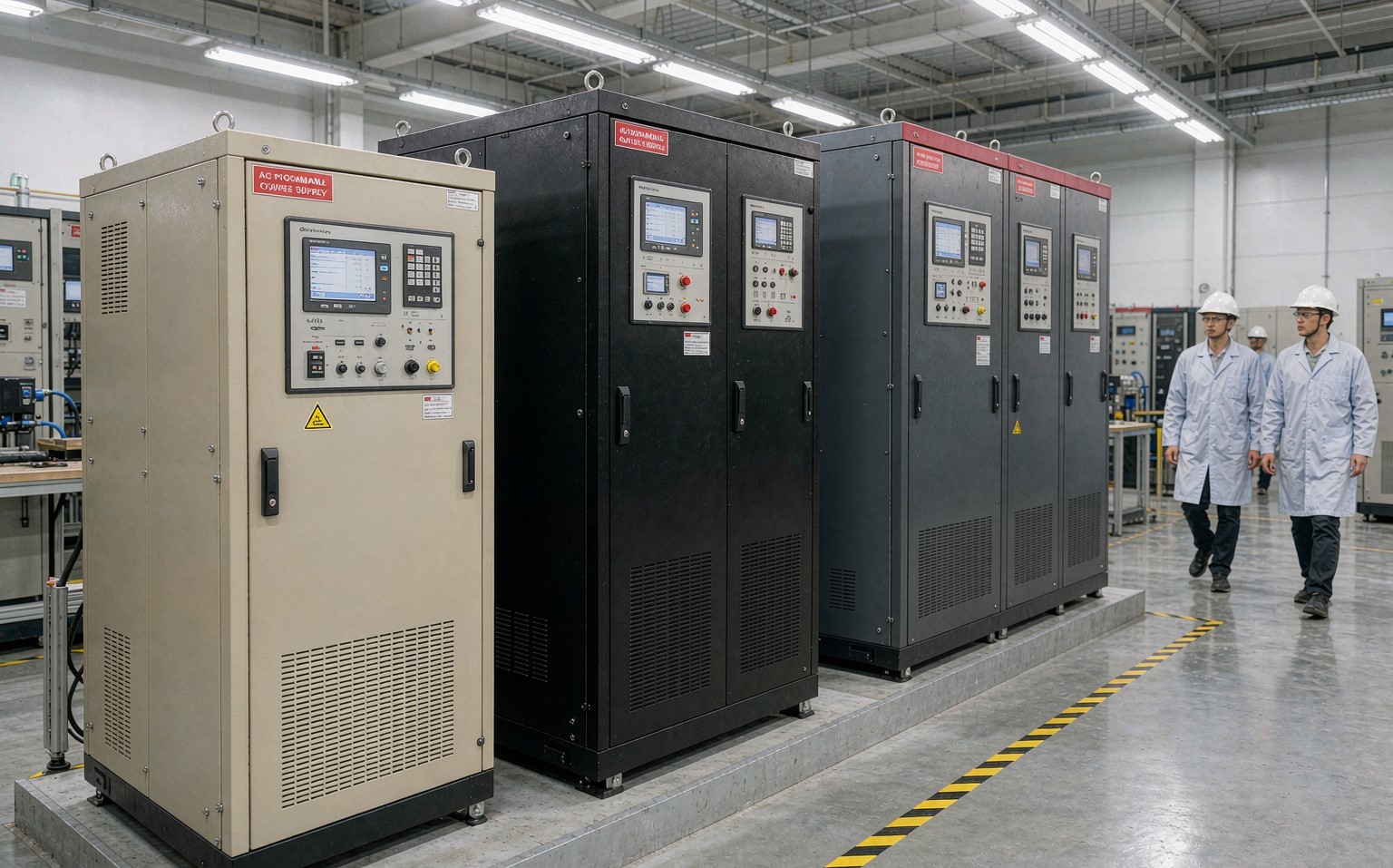

电网模拟电源选型没有“万能答案”,只有“匹配答案”。容量覆盖最大负载、电压匹配被测范围、电流留足冲击裕量、通信预留自动化空间,把握住这四条主线,就能用合理的预算买到长期适用的测试能力。苏州思齐电子科技有限公司深耕大功率可编程测试电源领域,SA系列电网模拟电源提供30KVA~500KVA多容量段、多电压等级配置,支持按被测设备定制输出规格,并为每一位客户提供免费的选型评估与现场工况验证服务。最后一道工序是把参数逐条过会:容量、电压窗口、低档电流、过载曲线、接口清单,五项都让未来的测试主管签字确认,设备到场那天才不会吵起来。
以上容量档位与电压等级的完整参数,可对照《SA1000S系列电网模拟电源技术规格书》逐项核对。
