UPS内部四条通路:整流、母线、逆变与旁路切换逻辑

发布时间:2026-08-19

UPS可靠性与电能质量由电路拓扑决定,三相PFC整流、IGBT全桥逆变、DC母线与静态旁路共同构成核心链路,工频机与高频机在功率因数与效率上取舍不同。

一台UPS不间断电源的可靠性与电能质量指标,最终由它的电路拓扑决定:高频机UPS输入功率因数能做到0.99而工频机只有0.8左右,双变换架构能实现零切换时间,静态旁路与维修旁路各有分工,差异全部来自模块级的拓扑选择。本文以在线式双变换UPS为主线,从电力电子电路拓扑的角度对整流、逆变、直流母线、旁路切换与电池管理五大模块做一次"庖丁解牛",供硬件工程师与选型人员参考。

整流模块:从三相不控整流到PFC可控整流

整流器承担"交流变直流"并给电池充电的双重任务,是UPS与电网之间的接口,其拓扑直接决定UPS对电网的"友好程度"。

工频机与高频机的前端分野

前端一:三相桥式不控整流(工频机传统前端)。传统工频机UPS前端采用6脉冲晶闸管整流或二极管不控整流加可控升压结构。这种拓扑器件耐压裕量大、过载能力强、技术成熟,但缺陷同样明显:输入电流为断续脉冲波,电流谐波总畸变率(THDi)高达30%以上,输入功率因数仅0.75~0.8,需要在输入端并联无源LC滤波器或有源滤波器(APF)才能满足电网谐波规范(UPS 输入侧 EMC 与谐波限值由 IEC 62040-2 规定,对应 GB/T 7260.2)。

前端二:三相PWM整流(PFC,高频机主流前端)。高频机UPS普遍采用基于IGBT的三相全控PWM整流拓扑(三相电压型PWM整流器,也称boost型PFC)。通过对开关管的SPWM调制,输入电流波形被整形为与电压同相位的准正弦波,THDi可降至5%以下,输入功率因数接近0.99,同时直流母线电压可控且动态响应快。部分高端机型采用Vienna整流或三电平ANPC结构,将开关管电压应力减半,效率再提升1~2个百分点,是当前大功率机型的演进方向。

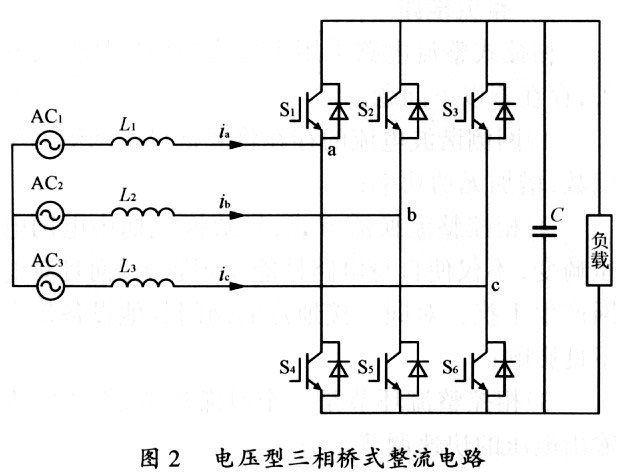

图1:UPS整流级拓扑,IGBT、电容与电感构成的功率变换通路
图1:UPS整流级拓扑,IGBT、电容与电感构成的功率变换通路

直流母线与电池管理模块

直流母线是整流与逆变之间的能量中枢,由电解电容组或薄膜电容构成直流支撑,母线电压的稳定度直接决定输出波形质量。电池经DC/DC变换器挂接在母线上:铅酸电池组通过双向boost/buck变换器实现充放电;锂电方案则必须配置BMS管理的DCDC,实现单体均衡、过流过温保护与母线电压匹配。电池管理模块(BMU)持续采集单体电压、内阻与温度,配合UPS主控实现充电曲线(浮充/均充)自动切换,这是延长电池寿命的关键电路环节。

逆变模块:SPWM全桥逆变与输出隔离

逆变器承担"直流变交流"并稳压稳频输出的任务,主流拓扑为IGBT三相全桥(H桥)结构配合LC低通滤波器。控制上采用SPWM或SVPWM调制,载波频率通常在8~20kHz,经滤波后输出电压畸变率(THDu)可控制在2%以内(IEC 62040-3 对输出波形与动态性能规定了对应的试验等级),输出电流波峰系数(CF值3:1)耐受能力显著优于早期方波方案。

输出隔离:工频变压器装在哪一级

工频机与高频机的核心分野就在这一级之后。工频机在逆变输出端串联一台工频隔离变压器(50Hz铁芯变压器),实现输出与市电的电气隔离,抗浪涌、抗直流偏磁能力强,但体积大、效率损失约1.5~2%;高频机取消输出工频变压器,依靠高频链或三电平拓扑加控制算法实现同等功能,整机效率可达96%以上,功率密度提升约40%,这也是高频机快速取代工频机的根本原因。当然,在冶金、化工等电网环境恶劣的场合,带隔离变压器的工频机仍有一席之地:拓扑没有绝对优劣,只有场景适配。

效率差的一笔年账

以一台100kW UPS常年带载七成估算,2个百分点的效率差一年差出约1.3万度电;单年看是小钱,按十年寿命累计、再叠加空调散热的对耗,账就不好看了。

图2:UPS逆变级实物。三相IGBT功率模块、直流母线电容与驱动板
图2:UPS逆变级实物,三相IGBT功率模块、直流母线电容与驱动板

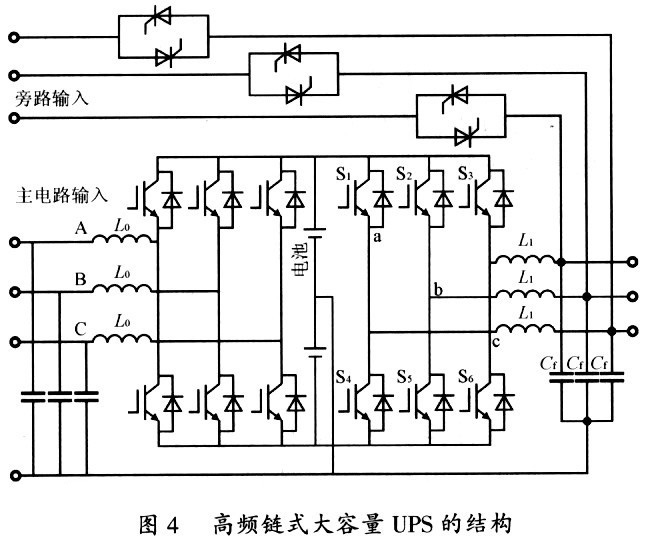

旁路模块:静态旁路、维修旁路与切换逻辑

旁路是 UPS 的最后一道保障。当逆变器过载、故障或需要维护时,负载经旁路直接由市电供电。旁路拓扑由三部分构成。

静态旁路、维修旁路与防倒灌三件套

静态旁路开关(STS)。由反并联晶闸管组成,导通速度快至毫秒级以内,实现逆变器与市电间的快速无缝切换。切换控制遵循"先断后合"或重叠同步原则,切换前必须校验两路电源的电压幅值、频率与相位是否在同步窗口内,否则会产生环流冲击。

维修旁路(维护旁路开关)。手动操作的机械开关回路,用于UPS整机下电检修时保持负载不停电,检修完成后手动切回。维修旁路是纯机械触点,可靠性高但切换有断点,只允许在计划性维护窗口操作。

防倒灌与锁相环路。旁路回路中的隔离二极管与接触器防止能量反向流动;锁相环(PLL)持续跟踪旁路电压相位,让逆变器输出始终与旁路保持同频同相,这是实现零切换时间的前提。可以说,PLL性能直接决定了双变换UPS"在线"二字的含金量。

图3:UPS静态旁路回路,晶闸管、接触器与驱动电路模块
图3:UPS静态旁路回路:晶闸管、接触器与驱动电路模块

拓扑验证离不开高质量的测试电源

UPS电路拓扑的设计指标。输入THDi、输出THDu、动态响应、切换时间、电网适应性——最终都要靠测试来闭环验证,而测试本身对供电源提出了苛刻要求:模拟电网的正常与异常必须"可编程、可复现"。苏州思齐电子科技有限公司的SA1000S系列电网模拟电源采用四象限双向功率流动架构与全数字实时控制,可精准模拟电压跌落、谐波注入、三相不平衡、零压穿越等全类型电网工况,并内置并网标准测试模板,是UPS输入级PFC拓扑与旁路切换逻辑验证的理想激励源;其SA1000系列交流变频电源则以AC-DC-AC双变换拓扑输出纯净正弦波,为UPS整机老化与带载试验提供稳定的供电环境——两套设备与被测UPS的拓扑形成"同源验证",测试结论更有说服力。

从拓扑看选型:三代架构的取舍

三代架构演进:从皮实到高效

把上述模块串联起来,可以清晰看到UPS架构的三代演进脉络:第一代工频机以"晶闸管整流加输出工频变压器"为核心,胜在皮实耐造,但体积大、输入谐波高;第二代高频机以"IGBT的PFC整流加无输出变压器逆变"为核心,效率与功率密度大幅提升,成为市场主流;第三代则以三电平拓扑、碳化硅器件与无电池母线架构为标志,向97%以上效率与更高功率密度迈进。选型时应结合电网环境、负载等级与全生命周期电费综合权衡,而不是单纯比较铭牌效率。需要提醒的是,越是高端的拓扑,越依赖严格的出厂与现场测试来释放设计性能——厂商的测试电源能力,常常是产品可靠性的隐藏指标。苏州思齐电子科技有限公司在交流变频电源、电网模拟电源、双向直流电源及自动化测试系统领域形成了完整的产品矩阵,覆盖UPS研发、型式试验与产线老化的全流程供电测试需求,这也从侧面印证了"拓扑决定上限、测试守住下限"的行业共识。

将UPS主要功能模块的典型拓扑与关键考核指标归纳如下:

功能模块典型拓扑关键指标
整流/PFC三相PWM整流、Vienna、三电平输入功率因数0.99,THDi小于5%
直流母线电解/薄膜电容支撑加DCDC电池接口母线纹波、动态跌落幅度
逆变IGBT三相全桥SPWM加LC滤波THDu小于2%,非线性带载能力
旁路切换晶闸管静态开关加机械维修旁路切换时间、同步窗口、环流抑制

四条通路协同,才是一台完整的UPS

UPS不间断电源的本质,是整流、逆变、储能、旁路四个功率模块在锁相同步与智能控制下的协同工作系统。理解PFC整流如何"净化"输入、全桥逆变如何"再造"输出、静态旁路如何"兜底"供电,不仅能帮助工程师看懂产品手册里的指标含义,更能在选型对比工频机与高频机、评估测试验证方案时做出有依据的判断。拓扑决定性能,测试闭环性能——这是电力电子行业颠扑不破的工程逻辑。
