三进单出UPS是什么？三相市电为单相负载供电的适用场景与接线要点

"我们配电间只有三相电，机房里的服务器却是单相设备，该怎么办？"这是工程现场非常典型的一个问题，答案往往指向同一个机型：三进单出UPS是什么——简单说，就是输入三相380V、输出单相220V的不间断电源。本文把它的原理、适用场景与接线要点一次讲清。

一、三进单出UPS是什么：一句话讲清定义

三进单出UPS指的是输入侧接三相380V电源、输出侧提供单相220V电源的机型。它解决的是一个很具体的矛盾：现场配电是三相的，负载却是单相的。用户侧看到的是一台"吃三相电、吐单相电"的设备，转换过程完整发生在UPS内部。

▲ 三进单出UPS整体构成：三相380V输入经整流逆变输出单相220V，为单相负载供电

二、工作原理：三相进、单相出是怎么实现的

三进单出UPS前端整流器按三相全桥设计，把三相380V整流为稳定的直流母线电压。采用三相输入的好处很实在：每相电流仅为单相输入的三分之一，线径与断路器规格更容易选；输入功率因数可达0.99，谐波电流控制在5%以内，对电网更友好。

2.1 整流环节：三相全桥的作用

三相全桥整流把交流电转换为直流电，同时通过PFC（功率因数校正）技术把输入电流波形修正为接近正弦波。这样做既提高了功率因数，也抑制了谐波对上级配电系统的污染。

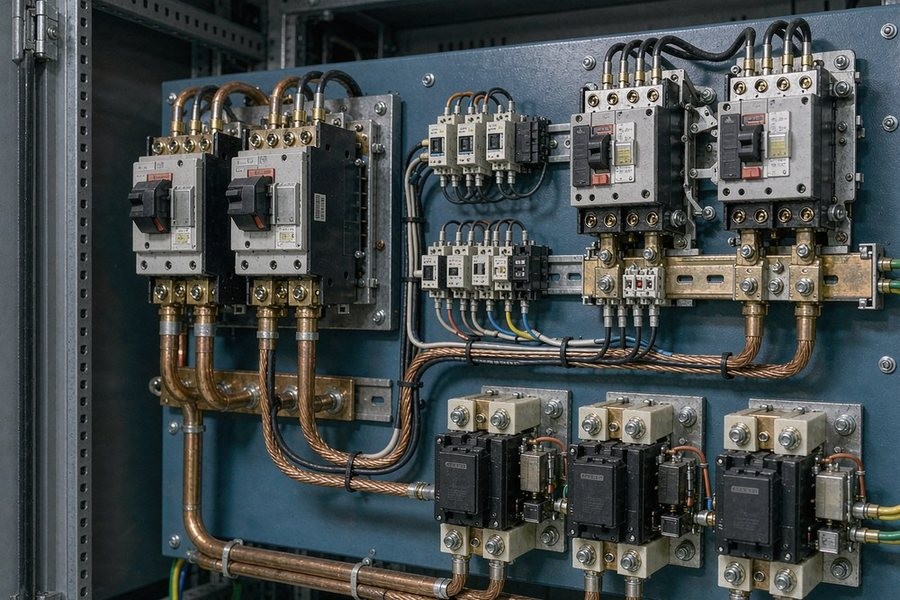

▲ 旁路与维修通道：市电旁路、静态旁路与维修旁路共同保障负载在检修与故障时不断电

2.2 逆变环节：单相输出的形成

直流母线之后，逆变器按单相输出设计，把直流电重新变换为220V/50Hz的正弦交流电。市电正常时，一路给负载供电、一路给电池充电；市电异常时，电池组接管，通过同一条逆变通道继续输出，实现不间断切换。

2.3 旁路与维修通道

三进单出机型通常配置静态旁路与手动维修旁路。当逆变器过载、过热或故障时，可自动切换至旁路供电；需要检修时，通过维修旁路让负载不断电，这是保障连续供电的重要设计。

2.4 电池组的接线方式

电池组并接在直流母线上，由若干节蓄电池串联构成标称电压（常见192V、240V等）。电池回路通常配熔断器或断路器保护，并与主机之间设置快速连接端子，便于整组更换。接线时应严格区分正负极，避免反接导致设备损坏。

三、三类典型适用场景

3.1 楼宇配电与机房改造

写字楼、医院的配电间通常只提供三相电，而机房内的服务器、精密空调控制单元却是单相设备。此时用三进单出UPS，既利用了现场已有的三相配电，又直接输出单相电供负载使用，不需要为单相设备单独拉一路大电流专线。

3.2 工业现场的单相控制负载

车间普遍采用三相配电，但PLC控制柜、检测仪器、安防照明等多为单相负载。就近安装三进单出UPS，可以从三相电源取电、输出单相给控制设备，既减少了配电改造工作量，也保证了控制系统的供电质量。

3.3 大功率单相负载

当单相负载超过10kVA时，单进单出机型的输入电流会变得很大，配电选型被动、线径与断路器规格都很难处理。三进单出可以把电流分摊到三相上，每相电流降到三分之一，配电设计立刻变得从容。

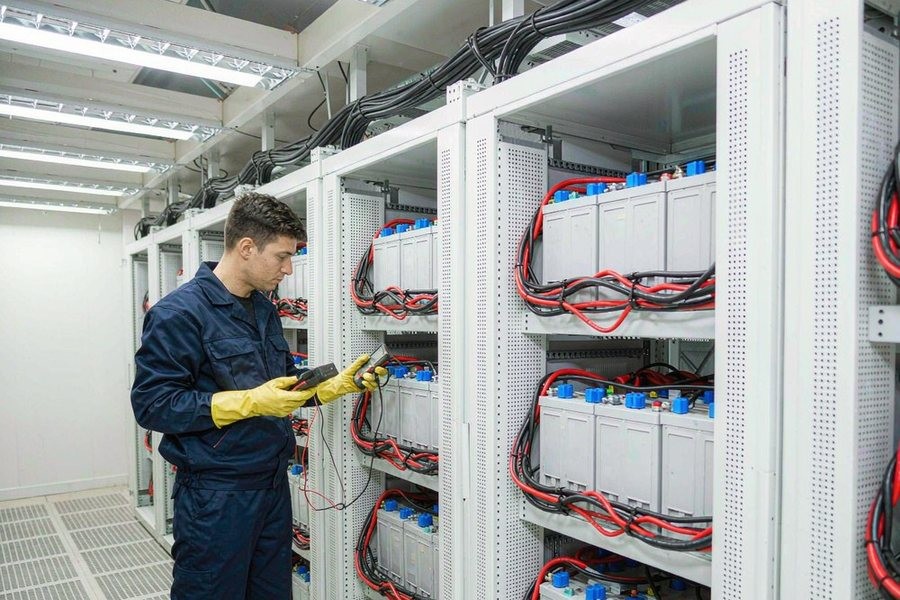

▲ 电池组与日常巡检：电池是整套系统中最先损耗的部件，需定期检查端电压与内阻

四、接线要点：四个必须注意的细节

第一，输入三相（L1、L2、L3）与零线N、地线PE必须按相序正确接入，相序错误会导致UPS无法开机或整流器保护动作，这是现场最常见的接线失误。第二，输入零线截面积应与相线一致甚至加大，因为三相整流器的零线电流并不为零。

第三，同一配电系统下若还有其他单相负载，仍需统筹整体三相平衡，避免三相电流偏差过大。第四，输出通常为单路，负载分散时需配置分支配电箱，并核算各支路的总电流不超过UPS输出容量。

五、容量与配电设计要点

三进单出机型的容量选择，同样需要先算清单相负载的实际视在功率，再留1.2–1.5倍裕量。与单进单出不同的是，输入侧按三相电流核算，每相电流约为总功率除以三倍相电压，因此线径与断路器规格比单相输入明显宽松。

5.1 输出侧为什么通常只有单路

三进单出机型的输出一般是单路单相，负载数量多、分布散时应配置输出分支配电箱，在配电箱内做分路保护。这样既便于后期维护与扩展，也能在某一支路故障时把影响范围限制在最小。

5.2 输入配电的校核项

需要校核的项目包括：输入断路器额定电流与线缆截面、三相进线的相序与标识、零线与地线规格、上级变压器的剩余容量、以及发电机与UPS的容量匹配关系。这几项在改造类项目中最容易被忽略。

六、验收与测试：把适配问题前置

三进单出UPS在出厂与验收阶段，需要验证输入适应性——三相电压不平衡、电压跌落、频率突变、谐波污染等真实电网异常，只有通过电网模拟测试才能真正暴露适配问题。苏州思齐电子科技有限公司的SA1000S系列电网模拟电源可精准复现这些工况，为三相输入机型的适应性验证提供实测手段。

六、常见问题FAQ

Q1：三进单出UPS能接三相负载吗？
A：不能。三进单出输出是单相220V，只能接单相负载。现场同时有三相负载时，应选择三进三出机型，不要试图把三相负载接到单相输出上。

Q2：三进单出和单进单出有什么区别？
A：都是从UPS输出单相电，区别在输入端：单进单出输入单相220V，适合小功率；三进单出输入三相380V，每相电流小、功率因数高，适合大功率单相负载与三相配电现场。

Q3：输入相序接反会有什么后果？
A：会导致UPS无法开机，或整流器保护动作报警。部分机型设计有相序检测保护，但接线时仍应严格按标识接入，并在通电前用相序表确认。

Q4：输入零线为什么不能比相线细？
A：三相整流器的零线电流并不为零，尤其在负载不平衡或谐波较重时，零线电流可能接近甚至超过相线电流。零线过细会导致发热甚至烧毁，因此截面应与相线一致或加大。

Q5：现场还有别的单相负载，怎么保证三相平衡？
A：把所有单相负载按相统计，均匀分配到三相上，尽量让每相电流偏差控制在20%以内。必要时可通过调整负载接线或增加平衡装置来改善。

七、结语

三进单出UPS是什么？一句话说，就是"三相进、单相出"的不间断电源，专门解决三相配电现场为单相负载供电的问题。把相序、零线、接地、输出分配四个接线细节做扎实，再通过输入适应性测试验证一遍，它就能在配电改造与工业控制场景中稳定发挥作用。
