低电压穿越(LVRT)测试的十大常见误区

发布时间:2026-08-28

低电压穿越LVRT测试十大常见误区:只测对称跌落忽略不对称、忽视跌落起始相位角、电源容量按额定功率选、只看脱网不考核动态无功支撑,结合工程实践逐条自查。

低电压穿越(LVRT,Low Voltage Ride Through)是光伏逆变器、储能PCS等并网设备最核心的安全考核项目之一:当电网电压发生跌落时,设备必须“扛住”规定的时间不脱网,并按标准注入无功电流支撑电网恢复。然而在实际LVRT测试执行中,从工况设置到结果判定,存在大量似是而非的做法。本文结合苏州思齐科技在电网模拟电源应用中的大量测试实践,盘点十大常见误区,供测试工程师对照自查。

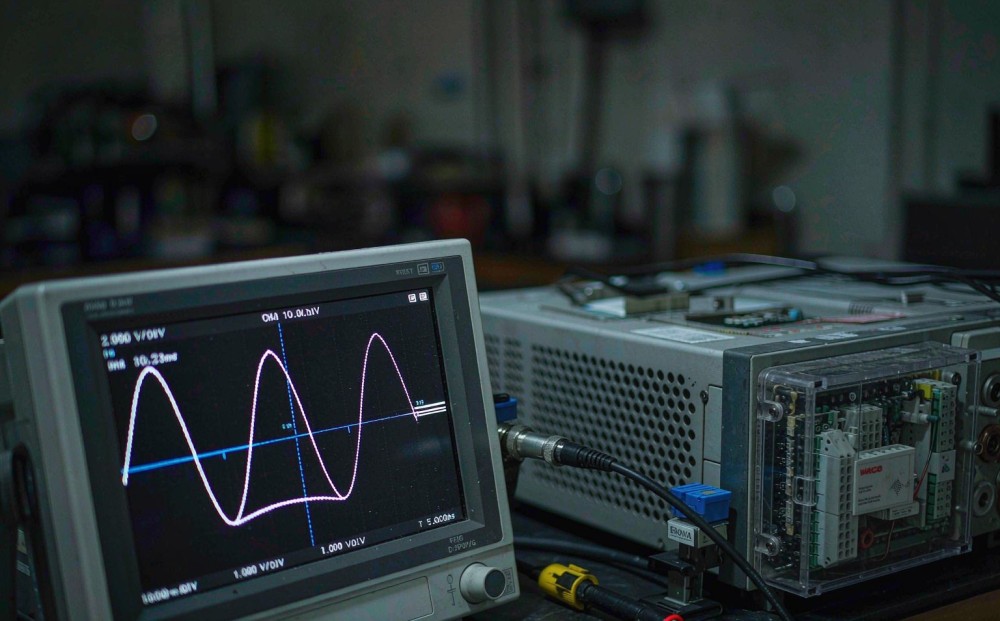

示波器上的电压跌落波形:跌落深度、持续时间与恢复过程是LVRT测试的三大核心量
示波器上的电压跌落波形:跌落深度、持续时间与恢复过程是LVRT测试的三大核心量

只测“对称跌落”,忽略“不对称跌落”

很多实验室习惯性只做三相同时对地跌落(对称跌落),而实际电网故障多为单相或两相接地故障,呈现明显的不对称特征。不对称跌落下被测设备会产生负序电压分量,其控制系统的表现与对称跌落差异很大。规范的电网模拟电源应支持三相独立编程,可单独设定每一相的跌落深度与相位,覆盖全部故障类型组合。两相跌落和只跌一相,被测设备的穿越表现完全是两个故事,漏掉不对称工况,现场真出单相故障时就抓瞎。

跌落深度只测边界点

只测标准曲线上的几个边界点(如0%跌落150ms、40%跌落600ms等)固然能压缩工时,但边界点之间的“曲线区域”是设备控制策略切换的敏感地带。

建议按标准曲线在深度—时间平面上取不少于5~8个测试点,完整勾勒被测设备的穿越能力包络线,避免批量产品中个别设备“压线失败”流入市场。0%Un和75%Un各测一次就收工,中间60%、50%这些点多数是设备控制策略切换的位置,漏测概率最高。

忽视跌落起始相位角

电压跌落发生在波形的不同相位角(0°、90°等)时,被测设备经历的电流冲击截然不同。

跌落起始角设置不当,可能测出“虚假通过”。严谨的做法是至少覆盖0°和90°两个典型起始角分别验证——这对电网模拟电源提出了相位角可编程的要求,也是普通调压器方案无法企及的能力。同一个跌落深度,90°合闸和过零合闸录到的暂态电流能差出一倍以上,只按固定相位测等于只验了一个点。

用“断路器分合”模拟电压跌落

用接触器串联电阻或直接分合闸来“制造”跌落,是早期实验室的常见土办法。其问题在于:跌落过渡过程不可控(存在弹跳与暂态过冲)、跌落深度依赖负载阻抗无法精确设定、重复性差,测试结果不具备证据效力。低电压穿越测试应使用可编程电网模拟电源,跌落深度、时间、起始角、恢复斜率全部由程序精确控制、逐次复现。

跌落恢复过程“一步到位”

真实电网电压恢复是渐进过程,标准中也对电压恢复速率有约定。将电压从跌落值瞬间拉回额定值,等于叠加了一次电压骤升阶跃,被测设备可能因双重激励而误动作,得出错误结论。测试时应按标准设定恢复斜率或阶梯恢复曲线,更贴近真实电网行为。真实电网的恢复是分几级爬回来的,恢复斜率对变频驱动的再启动行为影响很大,阶跃式恢复会掩盖问题。

测试电源容量按被测设备额定功率选

跌落瞬间及恢复瞬间,被测设备会输出远超额定的电流(无功支撑电流可达1.5倍以上),容量刚刚好的电源会在关键时刻触发自身限流保护,“干扰”了测试。选型时应为冲击电流预留充足裕量(建议20%~30%以上),并核实电源的短时过载能力——具体方法可参考《电网模拟电源选型指南:容量、电压等级与通信接口如何匹配测试需求》。

只看“脱网与否”,不考核动态无功支撑

“没脱网就算通过”是对LVRT最普遍的误解。现行并网标准(光伏侧如 GB/T 19964,风电整机的测试规程如 GB/T 36995)同时要求跌落期间设备动态注入无功电流支撑电网,且响应时间有上限。只验证不脱网,等于只考了“ survive(活下来)”,没考“support(撑住电网)”。测试系统应同步采集无功电流响应波形,量化响应时间与注入量是否达标。

测试前后稳态时间不足

跌落前被测设备未进入稳定运行状态(功率、锁相环未锁定),或两次跌落之间间隔太短,设备控制环尚未复位,都会让测试结果失真。规范做法是跌落前稳态运行不少于规定时间、两次工况之间保留足够的间隔,并以锁相与功率稳定信号作为触发跌落的前置条件。

波形记录“只录不看”

不少产线只保存一份PASS/FAIL结论,波形文件形同虚设。一旦下游客户或认证机构复核,缺乏波形证据的“通过”毫无说服力。应建立“工况参数 + 波形数据 + 判定结论”三位一体的测试档案,并保证电源侧激励波形与被测设备侧响应波形在同一时间轴上可比对(可参考《电网模拟电源如何与PLC/MES系统对接》中的数据同步方案)。

测试报告审核:工况、波形与结论三者齐备,测试结果才具备证据效力
测试报告审核:工况、波形与结论三者齐备,测试结果才具备证据效力

最后一条最冤,也最好防:并网标准处于持续修订中,跌落曲线、无功响应要求等关键条款时有更新:GB/T 19964从2012版走到2024版,跌落深度序列、无功响应和判据都动过。用几年前的测试模板执行新版产品认证,等于“刻舟求剑”。建议建立标准版本管理机制,将新标准工况及时固化为电网模拟电源的可调用工况序列,标准更新只需更新序列参数,硬件无需更换——这也是可编程电源相对固定功能测试台的核心优势。

算一笔容量账:铭牌功率不等于电源容量

一台500kW组串逆变器做LVRT,电网侧690V,额定电流约418A;跌落期间标准还要求注入动态无功,电流按1.2倍预留就是500A上下;再算上测试变压器合闸励磁涌流1.5~2倍额定,测试电源得按750kVA往上配,而不是照着500kW铭牌选。不少实验室第一次做穿越试验就触发电源限流保护,根子多半在这一步没算。LVRT测试的严谨性,直接关系并网设备在真实电网故障下的表现,来不得半点侥幸。避开上述十大误区,核心在于两点:一是用可编程电网模拟电源替代各种“土办法”,让激励精确可控;二是建立工况、波形、结论齐备的测试档案,让结果可复核。苏州思齐科技SQ-GS电网模拟电源支持跌落深度、持续时间、起始相位角、恢复曲线的全参数编程与三相独立控制,新能源实验室和产线可以把LVRT测试做专、做实。
