储能PCS放电的能量去哪了:四象限可编程交流电源一天省回1600度电
PCS放电测试的能量灌进电阻柜变成热,200kW跑8小时一天白扔1600度电还要空调搬走。四象限可编程交流电源把这部分能量回馈电网,并网、充放电、保护校验一台设备全覆盖,账都在本文里。
PCS 是典型的双向能量变换设备:充电时从电网取电送给电池,放电时把电池能量馈回电网。这个"双向"基因给出厂测试出了道难题——测试电源不仅要能模拟电网,还得能接住被测设备灌回来的能量。不少厂商还在用"电网电(或调压器)+电阻负载柜"的老办法,能量没处去,全变成热。一台 200kVA 的 PCS 满功率放电 8 小时,就是 1600 度电灌进电阻丝,再让空调把这 1600 度的热搬出厂房。这笔账值多少,后面算。
出厂测试要验的几件硬事
PCS 出厂测试的核心是三块:电气性能、并网合规性(GB/T 34120-2023 对储能变流器的并网性能与保护功能做了规定)、安全保护。落到项目上,25%、50%、75%、100% 四个负载点的双向效率曲线;电压偏差、频率偏差、三相不平衡下的运行稳定性;并网转离网、离网转并网的切换时间与负载电压跌落;过压欠压、过流、过频欠频的保护动作值与动作时间;再加上并网电流谐波、直流分量、功率因数这些电能质量指标。项目不算新奇,麻烦的是供电的激励源——普通电源给不出这些工况。
效率曲线:对电源和计量要求最苛刻
效率曲线这项值得单独提醒:它对电源和计量的要求最苛刻。PCS 双向效率在轻载点本来就在九成上下徘徊,电网侧输入功率和电池侧输出功率要用同一套计量系统同源采集,两侧计量误差哪怕各 0.3%,算出来的轻载效率就能偏出一个百分点,曲线一画,和竞品对比就难看了,而产品本身可能根本没问题。所以效率测试的标配是高精度功率分析仪接在电源与 PCS 之间,电源自身的输出稳定度也要够,负载点设定 50% 就稳在 50%,来回漂移的工况下测不出可复现的效率。这一点上,可编程电源和调压器的差距,比参数表上"精度"两字的差距要大得多。
调压器为什么测不了 PCS
老方案的短板很具体。放电能量只能灌进电阻负载柜变成热量,大功率长时间测试的电费和空调成本惊人;调压器输出既不精确也不可编程,电网适应性和保护动作值校验只能"大概测测";市电经调压器只能小范围调整,覆盖不了 PCS 宽范围的电压边界验证;更糟的是电网电压本身在波动,同一台产品两次测试结果对不上,品质判定缺一致性基准。用过电阻柜的人对这些苦处还有更具体的记忆:负载柜靠抽头换挡调功率,换一次挡"咣"一声,功率台阶式的跳,效率曲线要靠手动在几个台阶之间硬凑;满载运行时风机轰鸣,站在旁边说话靠喊;三伏天测试间温度常年三十度往上,测试排产要跟空调负荷抢容量。最拧巴的是老方案下的测试排班:放电测试安排在电价谷段省电费,结果所有产品堆到夜里测,白班的产能闲置,品质异常还得等人第二天来处理。这些隐性成本没人写进方案对比表,但每天都在发生。
四象限电源的架构:一台设备当两个角色用
四象限架构:一台设备两个角色

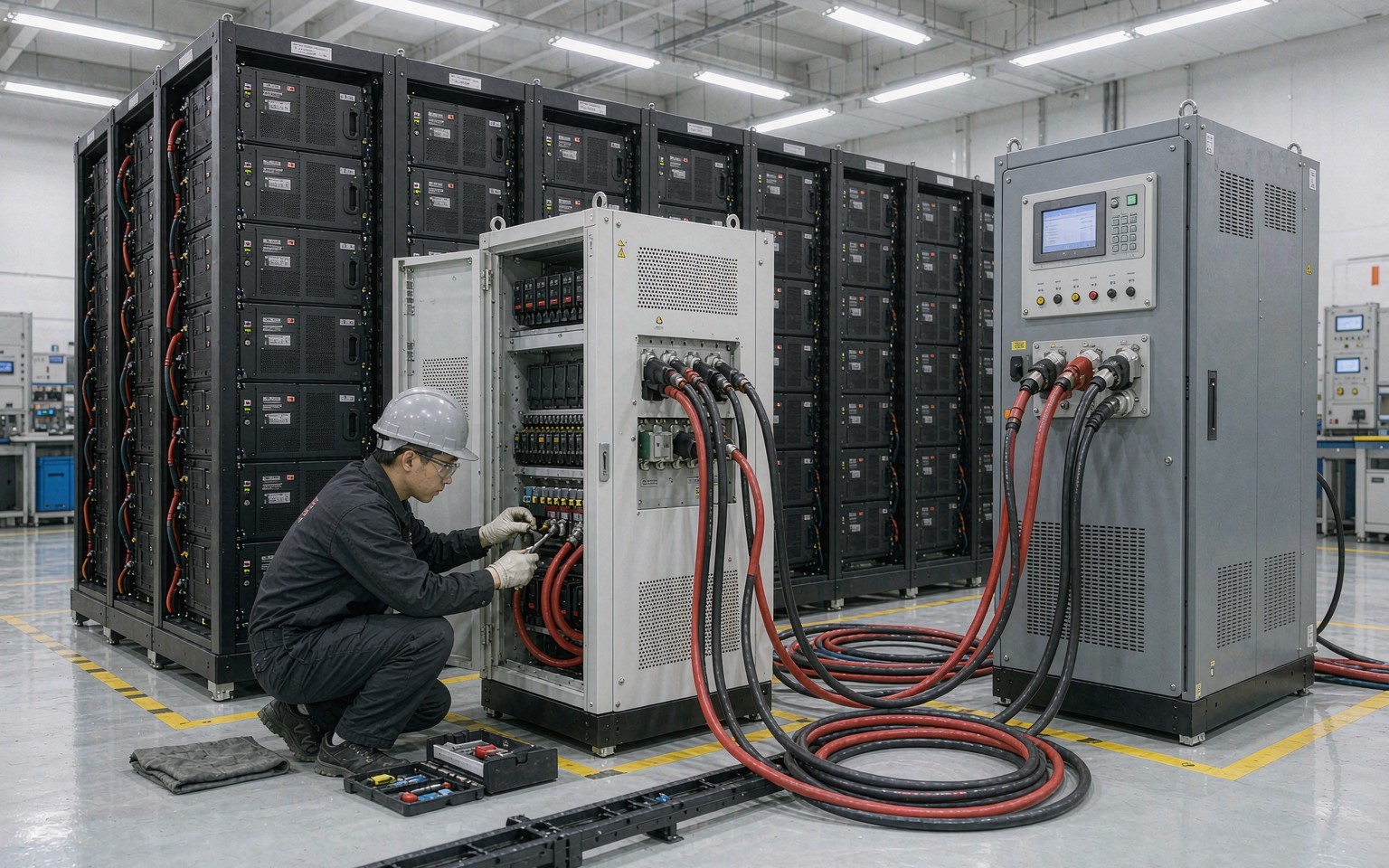

思齐 SA-A200KVA/350V/533A 电网模拟电源用四象限功率变换架构,能量能双向流动,在 PCS 测试里同时扮演"电网"和"能量回收通道"两个角色。典型架构是:可编程交流电源(电网侧)+ 被测 PCS + 电池模拟器或真实电池簇(电池侧)。各测试项目的分工见下表。
| 测试项目 | 电源输出方式 | 四象限电源的作用 |
| 充电工况测试 | 作为电源输出额定电压,PCS整流给电池充电 | 输出0~350V可编程电压,533A电流裕量覆盖满载 |
| 放电工况测试 | PCS逆变回馈能量,电源工作于能量回馈象限 | 回馈能量回馈至厂内电网,节能可达90%以上 |
| 电网适应性测试 | 按标准工况编程输出电压偏差、频率偏移 | 45~65Hz连续可调,电压/频率精度高、可复现 |
| 保护功能校验 | 阶跃输出越限电压/频率激励 | 毫秒级响应的阶跃输出,精确触发保护动作 |
| 效率曲线测绘 | 逐点设定负载率,双向功率同步计量 | 数据自动回传上位机,效率曲线一键生成 |
把开头那笔电费账算完
电阻柜方案:200kW 放电 8 小时,1600 度电全部变成热;厂房空调把这批热搬出去按能效比 3.5 估,还要再耗约 460 度电,一天合计 2060 度,按 0.7 元/度就是 1440 元。回馈方案这边:放电能量按 90% 以上效率送回厂内电网,净电耗趋近于零,空调负荷同步消失。一个年出产 1 万台 PCS 的厂,假如三成产能在测试中放电,一年省下的就是 2000 度 × 0.7 元 × 300 天的量级,几十万元电费,还不算空调系统的折旧与绿色工厂考核的加分。
设备钱从电费里回来,是这类改造最好算的一笔账。
回馈逆流与电能质量两道前置检查
回馈方案也有一道前置检查别漏掉:厂区电网接不接受逆流。多台测试电源同时回馈时,若测试负荷恰好都在放电工况,回馈功率叠加起来可能超过厂内变压器低压侧的消纳能力,轻则电压抬升,重则触发防逆流保护跳闸。开工之前要跟供电部门确认允许逆流的容量,或者在系统层面加功率调度:多台电源的回馈功率由上位机统一分配,总和压在限值以内。这个细节选型阶段多问一句,比投产后限功率运行再改造便宜得多。
回馈电能质量这一关也别想当然。回馈状态下电源自身也在往电网送电,送出的波形同样有谐波指标约束,THD 要压在厂内电网允许范围内,不然隔壁车间的精密设备先投诉。正规机型的回馈模式内置滤波与锁相控制,并网前同步、相位对齐,这些在出厂验收时值得专门测一轮:回馈模式下用电能质量分析仪抓一次波形,谐波、闪变、功率因数逐项过一遍,确认给厂里电网添的不是麻烦。
验收节奏:空载、假负载、再并线
最后提醒一句验收节奏。新设备进场后别急着并入正式产线:先空载跑一轮工况序列,再带假负载(电阻柜正好废物利用)跑满功率,确认回馈模式下电压、频率、波形都稳,最后才接真 PCS。这套流程多花两三天,换来的是产线切换那天一次到位,测试设备的上线成本,大头从来不在设备本身。
并离网切换是出厂项目里最考验电源动态性能的一项:并网转离网,PCS 要在规定时间内断开电网侧、带本地负载稳住电压频率;离网转并网,要等电网侧同步条件满足后再闭合并控制冲击电流。电源在切换瞬间要无缝接住负载变化,输出电压跌落深度和恢复时间都可复现,这是人工用接触器切电网电做不到的:市电本身在波动,两次切换的边界条件都不一样,测出来的"切换时间"其实混着电网的随机性。保护校验同理:过压点、欠压点、过频点逐个用阶跃激励去碰,动作值和动作时间自动记录。
一台设备一天能把一台 PCS 的保护项全部过完,判定结果直接进报告。
测试完整性也一并解决:所有出厂项目由一台电源激励,工况由程序定义、由标准固化,保护动作值校验用的阶跃激励精度直接决定校验结果可信度。RS485/CAN/以太网接口让电源接入产线测试系统,工况一键调用、报告自动生成,节拍和追溯一起改善。

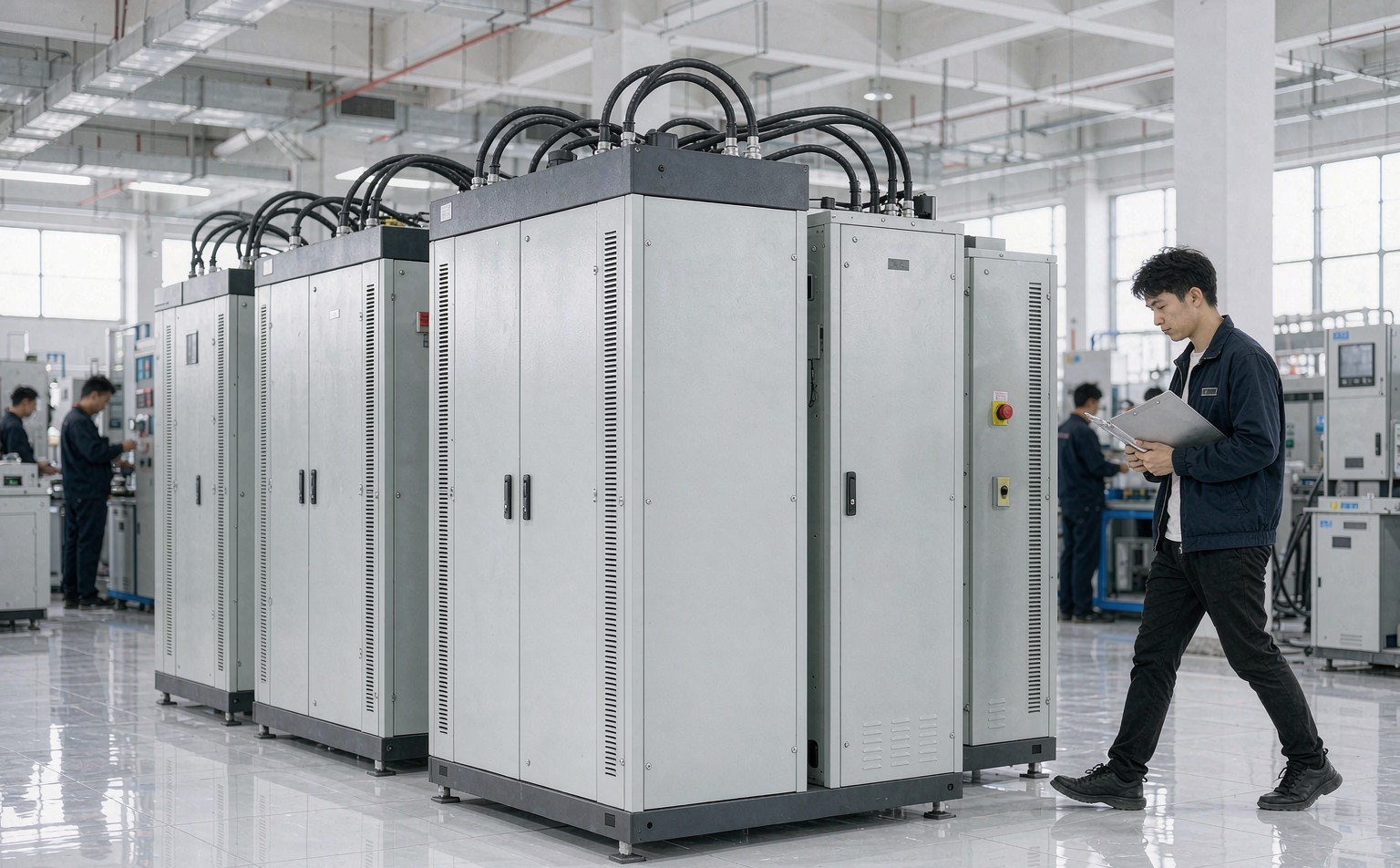

节拍可以具体排一遍:一台 200kVA 级 PCS 的出厂测试,四个效率点双向各测一轮约 80 分钟,电网适应性和保护校验约 40 分钟,并离网切换与电能质量项目约 30 分钟,加上接线上电和放电收尾,单台 3 小时上下,与SQ-ATS 在 PCS 产线的节拍案例里的节奏同一量级。一台四象限电源按序列自动跑,操作员只在上料下料时露面,一个班次理论上能过两台半,同样的项目用调压器加电阻柜,光放电段就得在电价谷段排夜班,节拍和品质两头都吃亏。产能紧张要扩线时,多机并机再扩一路工位,比另起炉灶省事得多。
选型看什么
储能 PCS 的"双向"基因,决定了它需要一台同样"双向"的测试电源。苏州思齐电子科技有限公司SA 系列电网模拟电源覆盖 30KVA~500KVA 功率段,支持多机并机扩展,四象限运行是标准能力。选型时把自家 PCS 的最大放电功率、放电时长和当地电价三个数摆出来,回馈方案的回收周期一算便知,大多数产线算完都会发现,这不是一笔要犹豫的投入。
