储能PCS产线测试排队等工位?一套SQ-ATS把单台节拍从45分钟压到18分钟
某储能集成商PCS产线测试单台耗时45分钟以上,旺季排队等工位。接入SQ-ATS自动化测试系统后,并网性能、低电压穿越等十几项测试按脚本自动执行,单台节拍压到18分钟,报告自动生成、数据按SN归档可追溯。
旺季订单排到三周以后,测试工位还在两班倒地赶,这是这家储能系统集成商找到我们时的情况。他们的 PCS 产线测试工位还是"电网模拟电源+示波器+功率分析仪+人工记录"的老组合,一台变流器测完并网性能、电网适应性、保护功能十几项,单台要 45 分钟往上。产能一爬坡,这套工位就从辅助工序变成了整条产线的瓶颈。
改造前,测试工位卡在哪
卡点不只一个。最直观的是节拍:十几项测试全靠人手切换仪器、记录数据,45 分钟里真正在测的时间不到一半,剩下的都耗在接线换挡和抄表上。旺季最痛的是复测:一个参数设错,整条序列重跑,45分钟的节拍直接翻倍,交期就是这么爆的。这条,后来被序列化彻底治住了。数据链也是重灾区:示波器截图存本地、功率分析仪数据存U盘、手抄数据进Excel,三套来源三套时间戳,客户验厂时对不上号,解释了一下午。还有一条是标准更新跟不动:并网标准一次修订,测试作业指导书、仪器参数设置全部要人工重新对齐,一线执行走样了都没人发现。
一套 ATS 把分散的仪器管起来
苏州思齐电子科技有限公司给这家客户配的方案,核心是把原有分散的测试资源全部接到 SQ-ATS 自动化测试系统下面统一调度:电网模拟电源负责模拟电压跌落、频率波动、谐波等电网工况,可编程直流电源模拟电池侧特性;电网模拟电源的选型边界可参考SQ-GS系列电网模拟电源低电压穿越测试方案;高速数采模块采集 PCS 输入输出电气参数,矩阵切换单元在多台被测件与多个测试点之间自动切换。仪器接入也有讲究:电网模拟电源走LAN口,功率分析仪走USB,示波器波形截图自动归档到工单目录,验收时原始证据一条不缺。序列调度还留了人工豁口:客户临时加的验证项,插进队列跑完自动回原位,弹性比全自动更贴产线实际,客户看着也踏实,全自动不是把人赶走,是让人只管例外。

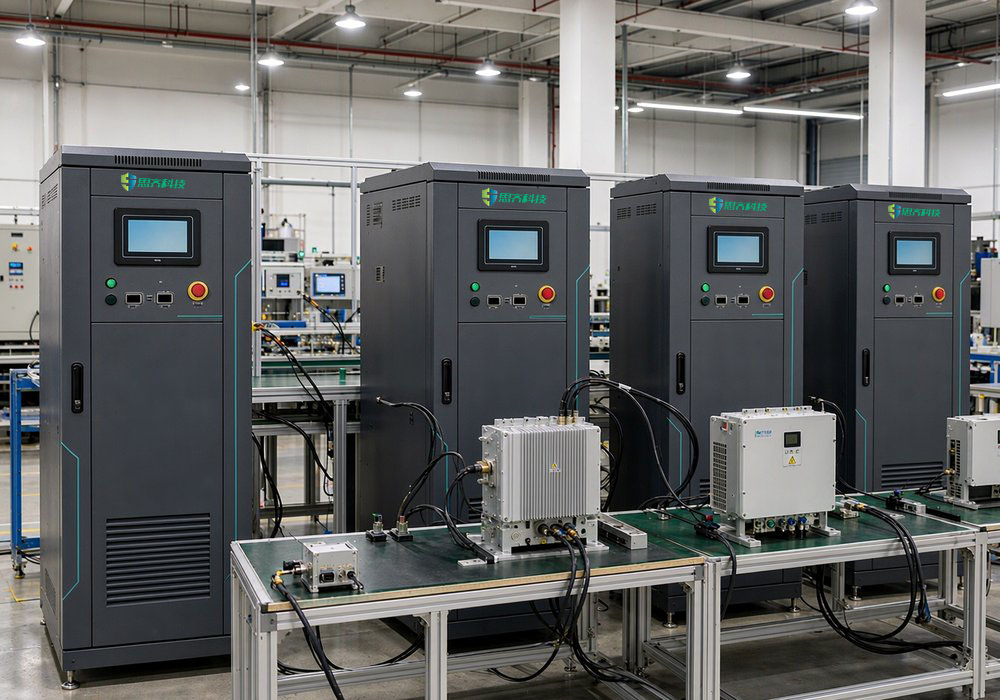

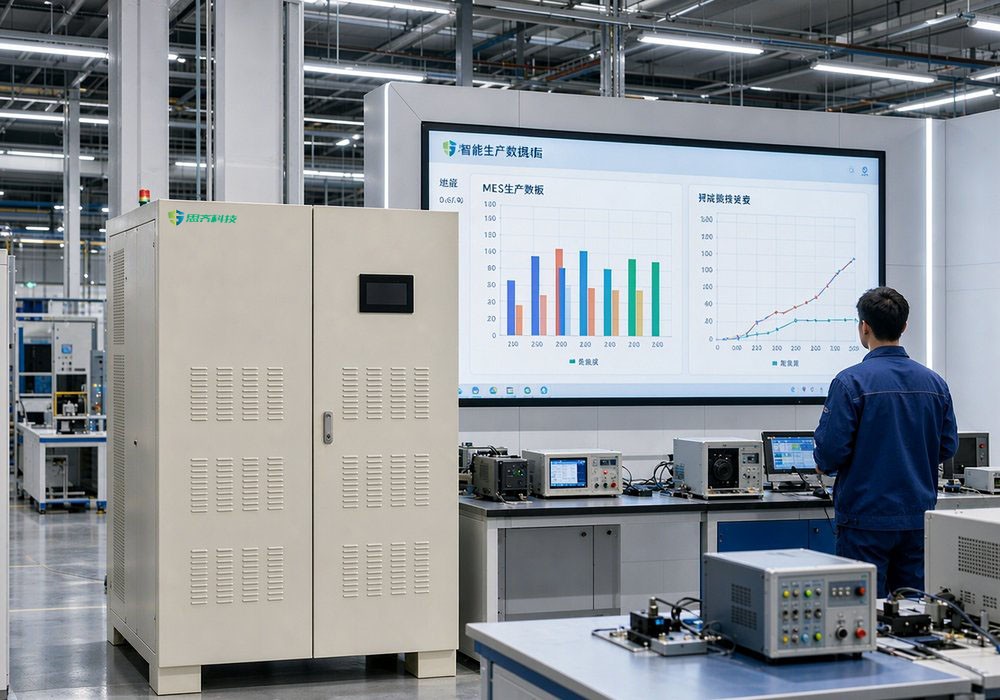

原来十几项储能 PCS 测试项目按并网标准和客户企标编成自动化序列,一键执行、逐项判定,测试工单从 MES 自动下发,结果实时回传,不良品自动标记进入缺陷跟踪。
拿低电压穿越这一项举例:按 GB/T 34120 的要求,要在不同跌落深度和持续时间组合下验证 PCS 不脱网、故障清除后恢复充放电。以前这套工况靠人工一个个设置电源输出,现在编成序列连跑,跌落深度、保持时间、恢复判据全部由脚本固化,换一台被测件按一下启动就行。这套序列化平台同样适用于继保测试场景:北京四方继保采用的SA-B750/900/1280可编程电源,即按同一思路执行序列化验证。
项目落地时掰扯清楚的三件事
判定规则先固化,再进场。项目启动阶段,双方工程师把每项测试的上限、下限、判定逻辑逐条写进测试脚本,现场验收按脚本逐项演示,不留"现场再商量"的灰色地带,这条做在前面,后面返工能少一大截。第二件事是数据归属:报表模板谁定、原始数据存多久、谁来签字,开工前白纸黑字写清,上线后没人扯皮,运维也省心。
第三件是老仪器留不留:RS232的老功率分析仪加个协议转换器就能进系统,别为了上ATS把能用的设备全换掉,预算要用在刀刃上。

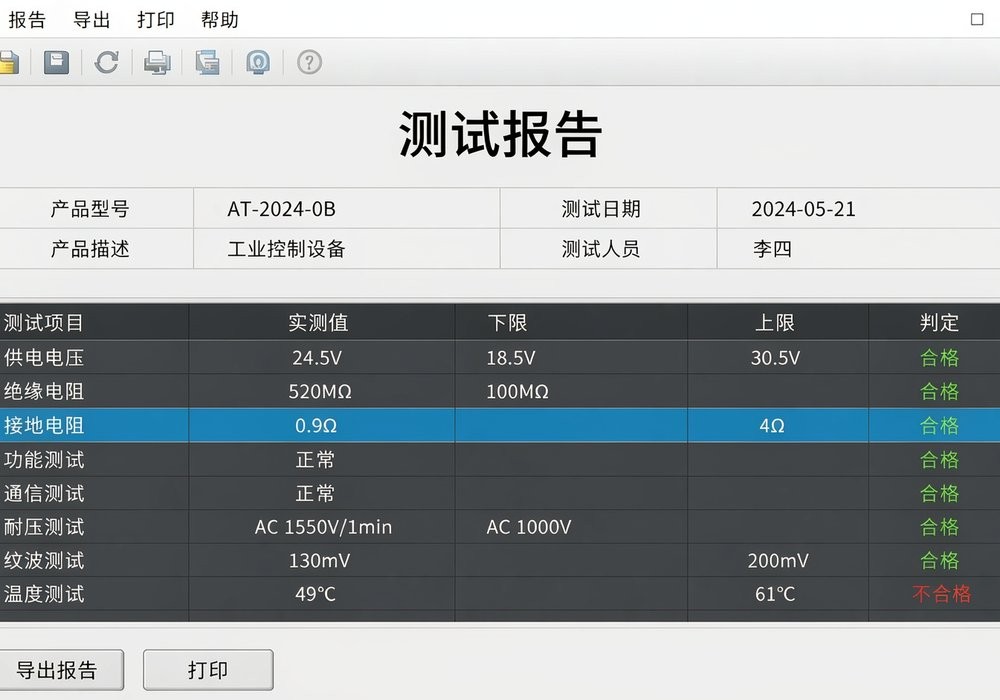

以电网适应性里最复杂的低电压穿越为例,脚本里要写清的不只是跌落深度和持续时间,还有跌落发生的相位角、恢复斜率、期间采样率,以及"恢复后多少毫秒内功率回到 90% 算通过"这类判定窗口。这些参数一条条和客户的品质部门抠出来,抠的过程本身就是一次需求对齐。报告模板按审计要求定制。系统支持测试报告自动生成与灵活的报告编辑,包含通过/失败结果、测量数据、序列日志。客户的下游业主对审计追溯有明确要求,报告模板按对方的审核清单反向定制,每台 PCS 出厂即附带完整数据档案。
不良分析要能直接指导返工。测试不合格的 PCS,系统自动生成不良分析报告,标注失败项、实测值与关键波形,维修工位按图索骥,平均返工定位时间缩短一半以上。
工步参数逐项核:序列里的数字都有出处
每个工步的参数都要能对回标准条文:并网性能工步输出690V/50Hz、电压偏差按±10%拉偏;电网适应性工步按49.5~50.2Hz扫频;保护功能工步过压点设1.1倍(759V)、欠压点设0.9倍(621V),动作时间判据100ms级;绝缘工步1000V直流、泄漏判据2mA。参数写进模板后由ATS自动核对回读值,偏差超过0.5%当场拦截——旺季赶工最怕参数设错重测一整天,这道闸比多加一个工位管用,也比加班实在。再看保护判据的复核:过压点759V按0.5%容差设上下限,回读值越界即告警、工步暂停——旺季里最贵的不是设备,是返工。
改造前后的账,可以自己算一遍
| 指标 | 改造前 | 改造后 |
| 单台测试节拍 | 45 分钟以上 | 约 18 分钟,缩短约 60% |
| 数据记录 | 人工抄表 + Excel 汇总 | 自动采集归档,报告一键导出 |
| 标准更新响应 | 人工改指导书,约 1 周 | 更新测试脚本,当天生效 |
| 追溯能力 | 纸质记录难对应 | SN 级数据档案,MES 可查 |
这笔账按客户的实际班制算过:一个班 8 小时,刨去交接班和午休按 440 分钟有效工时计,改造前 440÷45 一班不到 10 台,两班一天 20 台上下,一个月 26 个工作日满打满算 520 台;改造后 440÷18 一班 24 台,两班一天接近 50 台,月产能站上 1200 台。旺季订单排队三周的局面,就是靠这中间 700 台的月产能差额消掉的。账的最后一段是隐性收益:报告格式统一后,客户验厂再没抽过毛病,销售在投标里把测试能力写成硬指标——这些账,投产三个月就都兑现了。
反过来说,如果只自动化了一半项目、节拍只压掉三成,月产能 730 台照样接不住 800 台的月订单,这也是我们建议评估改造方案时先算节拍账、再谈平台功能的原因。
同样的思路也适配光伏逆变器产线、交直流充电桩产线以及断路器、接触器寿命测试,差异在测试脚本与工装,平台可以复用。如果你手头也在规划自动化测试系统案例同类的改造,不妨先把自己的单台节拍和月订单量摆出来算一算,差多少、缺口在哪个月爆出来,答案基本就出来了。
