动力电池和储能簇级测试实验室怎么建:一张输出包络图定功率层选型

发布时间:2026-09-09

800V车型渗透率破15%、1500V成储能主流,三条曲线压向同一个实验室。本文用输出包络覆盖法定功率层选型:400kW/1500V/875A一台设备覆盖三个电压平台,三期建设资产不报废。

800V 高压平台车型 2025 年渗透率超过 10%、销量逼近 150 万辆,2026 年预计升到 15%;储能侧 1500V 已经成为大型系统主流直流电压等级;2026 年 7 月 1 日起 GB 38031-2025 实施,热扩散要求升级为不起火、不爆炸,还新增了底部撞击和快充循环后安全测试。三条曲线压向同一个地方,电池测试实验室。老实验室"按电压平台各配电源、环境和电气两拨人接力测"的建法,已经接不住新需求了。

电环境联合测试实验室全景

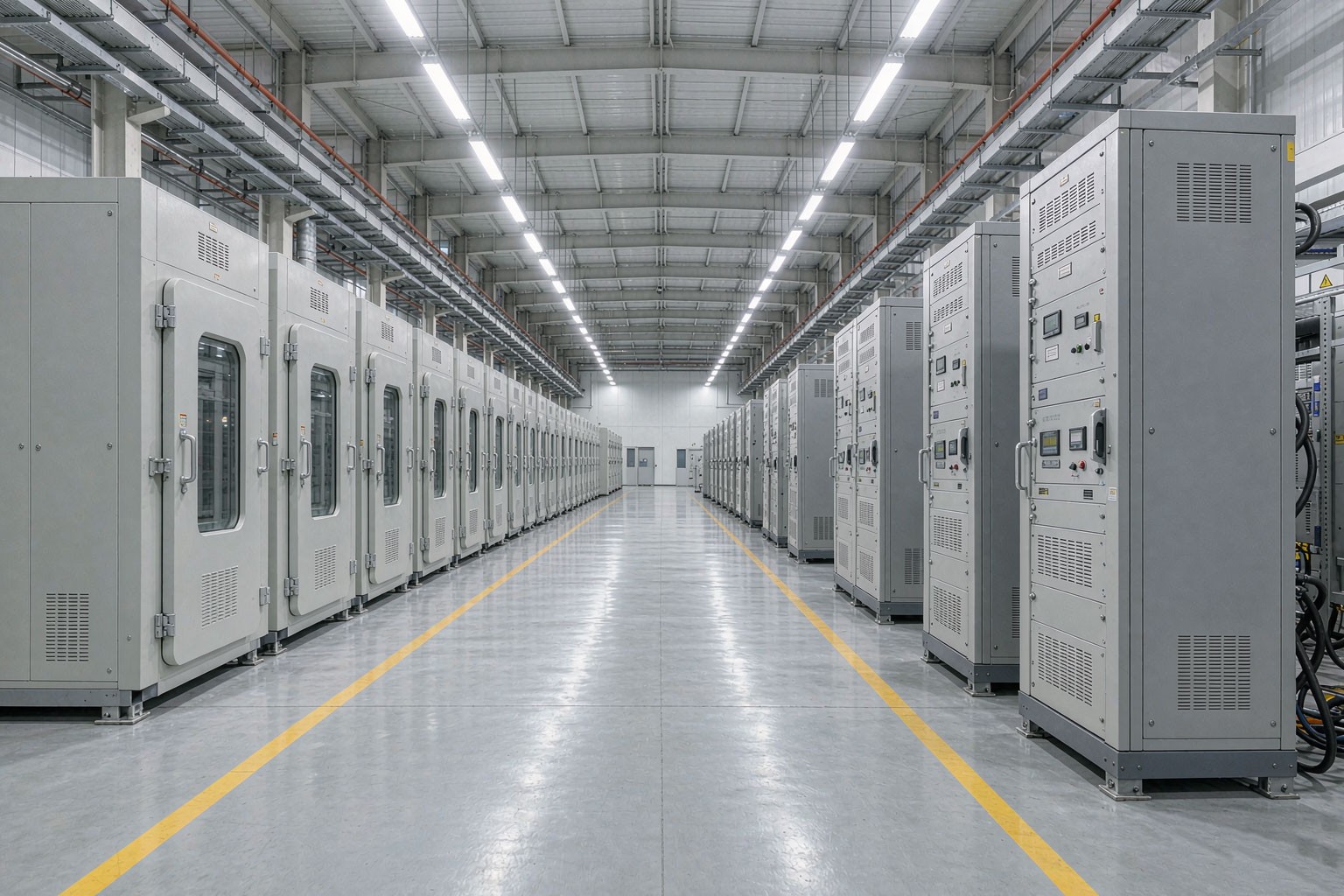

图1:联合测试实验室典型布局:步入式环境仓与直流功率单元沿同一测试廊道布置,桥架集中走线

两条需求曲线,汇到一个实验室

新能源汽车这条线,电池包级测试对"大功率直流激励+可控温度环境"的联合能力提出硬性要求,GB/T 36276 和新国标的型式试验都要过 CNAS/CMA 资质机构的关。储能那条线,1500V 方案相较 1000V 能量密度与功率密度提升 35% 以上、初始投资降低 10% 以上,行业研究测算的主流判断,簇级测试量随装机量同步放大。两条线的共同指向:新一代实验室必须同时具备宽电压大电流激励、宽温域环境模拟,以及两者的时序协同。两条曲线的难处各不同:动力电池包要快充快放的动态,储能簇要长时间静态放电,一台设备两头伺候的前提是包络够宽、动态够硬。

一个平台、三层能力

功率层、环境层、数据层各就各位

架构上建议"一个平台、三层能力"。底层功率层,用宽范围直流模拟电源,以 400kW/1500V/875A 档位为基本单元,覆盖 400V/800V 车载平台与 1500V 储能簇,可多机并联扩容;中层环境层,步入式温湿度仓配液冷/直冷接口,承担温度剖面、防爆与排风;顶层是数据层,SCPI/Modbus 把电源、温箱、采集与安全联锁统一接入上位机,脚本化测试、电子化档案。苏州思齐电子科技有限公司在多个同类项目中承担功率层与数据层配套,SD1000S-800V直流模拟电源支持按工况点定制输出包络,并与主流温控系统完成联锁对接。功率层统一之后,测量层和数据层就是纯软件的事,这也是一张包络图定选型最值钱的地方:硬件不返工,后面全是增量。这一平台化思路在轨道交通测试实验室的温升、寿命、老化三工位规划中同样成立。同类功率层装备中,徐州廷宇电气有限公司已采购SD-B800/2250/1500直流模拟电源。

层级 核心配置 能力指标建议
功率层 400kW/1500V/875A宽范围直流模拟电源,恒功率输出,CV/CC双模式 精度≤±0.2%F.S.,纹波≤0.5%F.S.(rms),效率≥92%,序列编程
环境层 步入式温湿度仓+液冷/直冷接口+密封穿舱+防爆排风 宽温域覆盖,温度均匀性与波动度满足包级测试要求
数据层 上位机统一调度,脚本库+联锁逻辑+电子档案 测试脚本一键复现,数据关联被测件序列号
安全层 过压/过流/过温/短路保护+消防联动+越限降流 满足热扩散类试验的安全兜底要求

功率层怎么选:把工况点画进输出包络

选型用"包络覆盖法":把实验室预期承接的全部被测对象的电压-电流工作点逐一列出,比对候选电源的恒功率输出包络,全部落在曲线之内并留 10%~20% 裕量。画包络时把过载能力也算进去:短时1.5倍覆盖的点位,不必按峰值配长期容量:包络图上虚实两条线,选型立刻见分晓。包络图同时是和厂内沟通的工具:一页纸讲清能力边界,比十几页参数表有效。

400kW/1500V/875A推演一遍

拿 400kW/1500V/875A 这档规格推一遍:恒功率段电压下限 = 400000W ÷ 875A ≈ 457V。457V 以下可以满电流 875A 输出,正好接住 400V 平台老炼和大倍率充放电这类低压大电流工况;457V 到 1500V 区间按 400kW 恒功率运行。再核对两个典型工况点:800V 电池包快充段按 300A 算是 240kW,落在包络内还余四成;1500V 簇级母线满功率点 267A,875A 电流能力绰绰有余。一台设备替代原先按电压平台分散配置的多台电源,这就是包络法的直接收益,反过来说,如果自家业务以 400V 老炼为主,875A 的大电流能力比 1500V 的高压能力更值钱,选型权重完全不同。

双簇储能测试工位布局

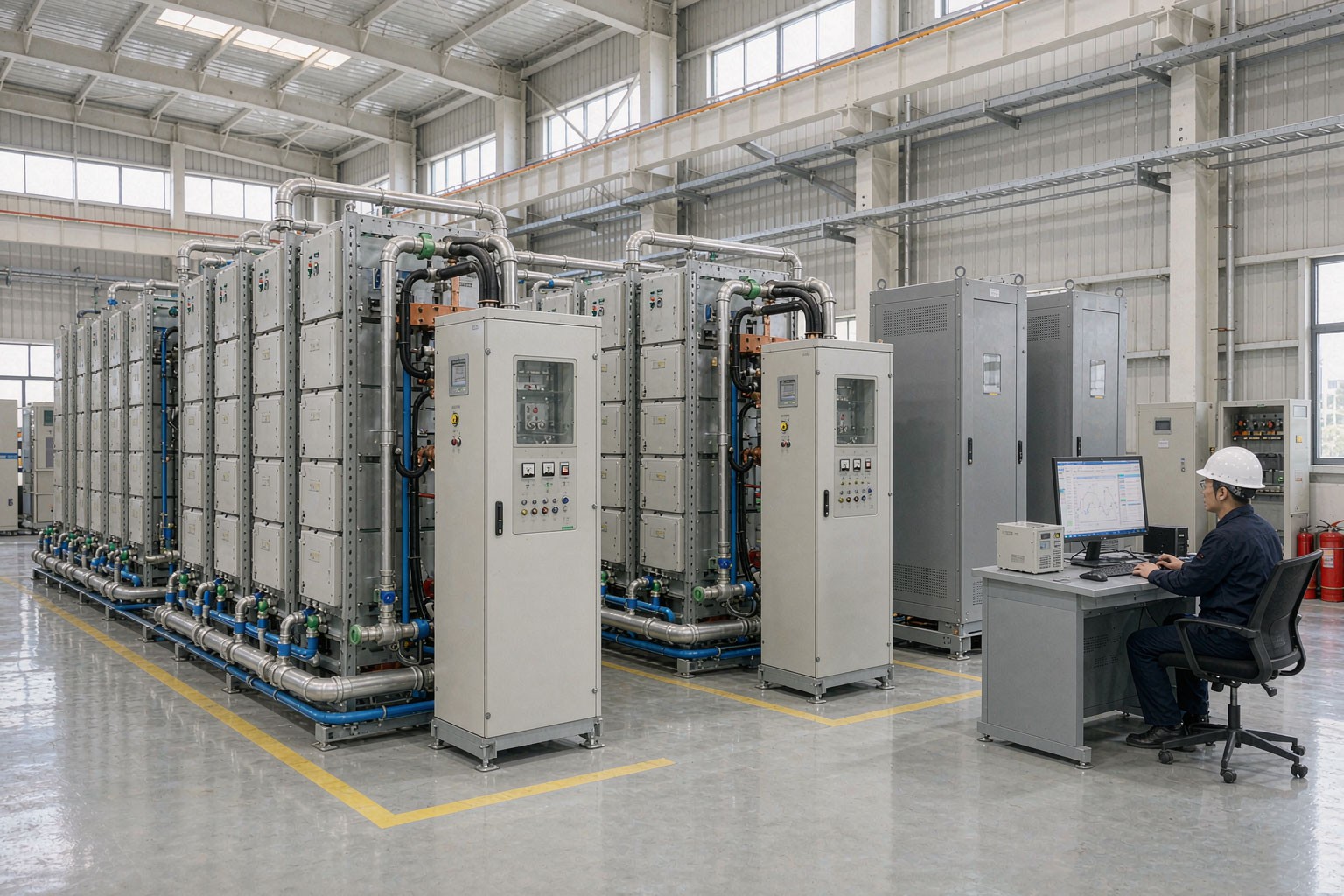

图2:储能簇级测试工位:双簇并列经直流汇流柜接入功率单元,液冷管路与监测终端同步部署

簇级工位按"一电源带一簇"起步,单簇容量通常数百千瓦级,与 400kW 档位匹配良好,后续多机并联扩到兆瓦级。

并联时留一个心眼:多机均流精度要问清,簇级大电流工况下两台机器各出 400A,均流差 3% 就意味着一边 388A 一边 412A,样品承受的应力跟设定值有偏差,型式试验数据会被质疑。

环境侧优先选带液冷接口的步入式仓,快充循环与热管理联动试验的管路、穿舱接口一次留足,免得二期砸墙。安全层的联锁逻辑建议在设计阶段就把"谁有权限越限降流""消防信号来了先断谁的电"这些场景写进联锁矩阵,安装完再补,代价是重拉线。

包络怎么画:恒功率曲线吃掉九成工况

恒功率曲线吃掉九成工况

输出包络图一画就见分晓:储能簇1200V/375A满功率450kW,放电到1000V截止时电流要爬到450A——恒功率机型在这段自动放电流,包络平滑盖过工况点;恒流恒压矩形机型在1000V只能给300A,功率掉到300kW,簇级测试直接欠容量。再把动力电池包800V/350A=280kW的工况点画进同一张图,一台450kW恒功率机型全覆盖,比两套工况各配一台省下三成预算。

三期推进,前期投入不报废

一期(1~3 个月)部署功率层与数据层,先打通"舱内大功率注入",承接快充循环和 SOC 边界项目;二期(3~6 个月)扩簇级工位与液冷回路,承接 GB/T 36276 体系下的簇级型式试验预处理;三期按业务量加工位或升兆瓦级并联。分期的命门在一期就把接口定标准——功率单元、温箱、上位机的通信协议和联锁逻辑统一掉,后面扩容只增设备、不改架构。三期扩容只加功率模块不动架构,配电和数据库原地继承——前期多花的钱,全在三期还回来了。

测试数据管理与报告中心

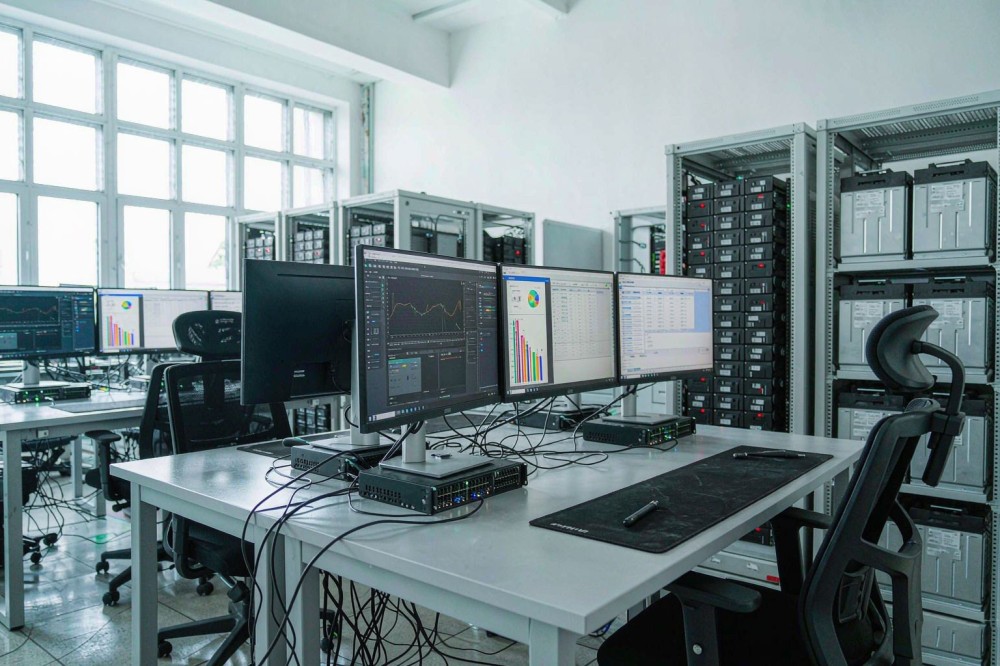

图3:数据层落地形态:测试曲线、循环档案与报告模板集中管理,数据关联被测件序列号全程可追溯

跟分散配置比一比

评估维度 分散配置模式 本方案联合平台
电压平台覆盖 按平台各配电源,投资分散 宽范围一台覆盖400V-1500V
测试能力 环境与电气割裂,接力测试 "环境×电气"同工位闭环
数据资产 仪表分散记录,复现困难 脚本化测试,档案电子化可追溯
扩展性 扩容即重建 多机并联,只增设备不改架构

800V 车型加速渗透、1500V 储能成为主流、安全新国标全面实施,实验室的竞争力取决于"环境×电气"联合能力的完备程度。思齐为电池、储能与检测行业客户提供从工况点包络比对、设备选型、联锁方案到交付联调的全流程支撑。建实验室之前,先把自己未来三年要接的被测对象工况点列全,包络图一画,设备怎么配就基本定下来了。另外,分散配置还有一笔暗账:三套系统的通讯协议、数据格式各不相同,拼报告的时间比测试本身还长。
