车载24V电源适应性测试怎么做？GB/T 25119解决方案解析
解读GB/T 25119-2021对轨道交通车载电子装置的供电适应性考核要求，提供基于0-30V直流模拟电源的车载24V电源适应性测试解决方案：试验剖面编排、电压中断试验自动化、整架老化集中供电与出厂上电时序验证，附5条常见问题解答。
城轨车辆的TCMS控制单元、网关、司机显示单元、传感器回路，全部依赖车载24V直流电源供电。任何一次供电边界下的复位或误动作，都可能导致列车降级甚至清客——对全自动驾驶线路而言更是直接中断运营。因此每一块车载电子装置在装车前，都要完成完整的车载电源适应性测试。本文围绕GB/T 25119-2021标准要求，给出一套可落地的测试解决方案。
一、GB/T 25119-2021对供电考核的核心要求
1.1 宽电压工作范围：0.7~1.25倍标称电压
GB/T 25119-2021《轨道交通 机车车辆电子装置》对标EN 50155，要求直流24V标称供电的电子装置在16.8V至30V范围内持续正常工作。这意味着试验必须逐点覆盖下限16.8V、标称24V、上限30V以及中间梯度工况，每个点保持规定时长并记录装置状态。缺少可编程供电手段的实验室，往往只能抽测几个点，考核完整性打折扣。
1.2 电压中断与瞬态过电压试验
标准还要求验证装置在供电中断后恢复时能否正常工作且不丢失数据，即电压中断试验。中断时长、恢复时序都有明确规定，人工插拔供电线缆的方式断电时长以秒计、随机性大，既复现不出标准时序，还容易因带电插拔损伤被测件。瞬态过电压试验同样需要电源能输出受控的过压脉冲剖面。
二、传统测试方式的三个痛点
从多家轨道装备企业的实验室现状看，问题集中在三处：一是普通稳压电源不可编程，边界工况靠人工旋钮设定、手动计时，两个班次做出的数据对不上；二是中断试验靠拔线模拟，时序不可复现；三是批产老化缺乏集中供电能力，数十块控制板卡只能用小电源分批通电，排期被拉长，多台小电源并联又带来均流与保护配合的复杂度。这三个痛点的共同根源，是缺少一台覆盖0.7~1.25倍标称电压、可编程时序控制的大功率直流供电设备。
三、解决方案：0-30V直流模拟电源+序列编程
3.1 选型逻辑：为什么是0-30V/300A

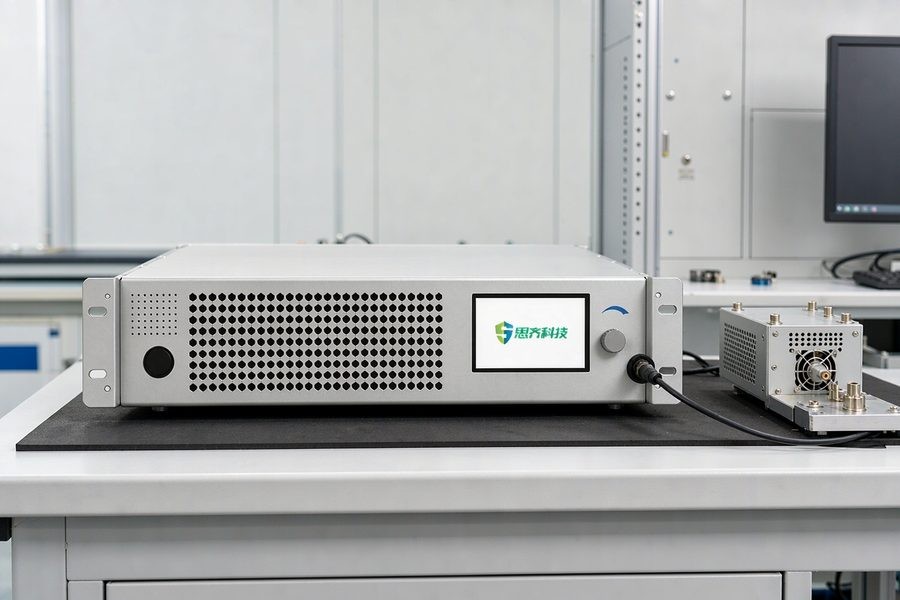

24V装置1.25倍过压工况点恰好是30V，因此电源输出上限选0-30V连续可调即可完整覆盖全部试验工况点，无需更高电压等级造成浪费；电流能力按被测对象定：单装置验证几十安足够，整架板卡集中供电老化则建议300A档位。以苏州思齐电子科技有限公司的SD-B30V-300A直流模拟电源为例，输出电压精度≤±0.2%F.S.、纹波≤0.5%F.S.，边界工况点可以精确锁定，试验判定不受电源自身漂移干扰，这也是做直流模拟电源选型时最该关注的两个指标。
3.2 试验剖面固化为脚本
通过多步时序编程，把"欠压-标称-过压-中断-恢复"的完整剖面固化为脚本：每个工况点的电压、保持时间、斜坡速率都由程序控制，电压中断与恢复时序精确到程序级，彻底告别带电插拔。配合SCPI指令接入上位机后，与数据采集系统联动，试验全程数据自动归档，任意时间调用同一脚本都能复现完全一致的电压剖面——这正是型式试验和设计变更对比试验最需要的可复现性。
四、三类典型应用场景
4.1 适应性试验序列自动化
16.8V下限、24V标称、30V上限及中间梯度由脚本自动遍历，每个点同步记录装置工作状态。以往两人配合半天的试验，现在一键启动、全程免值守。

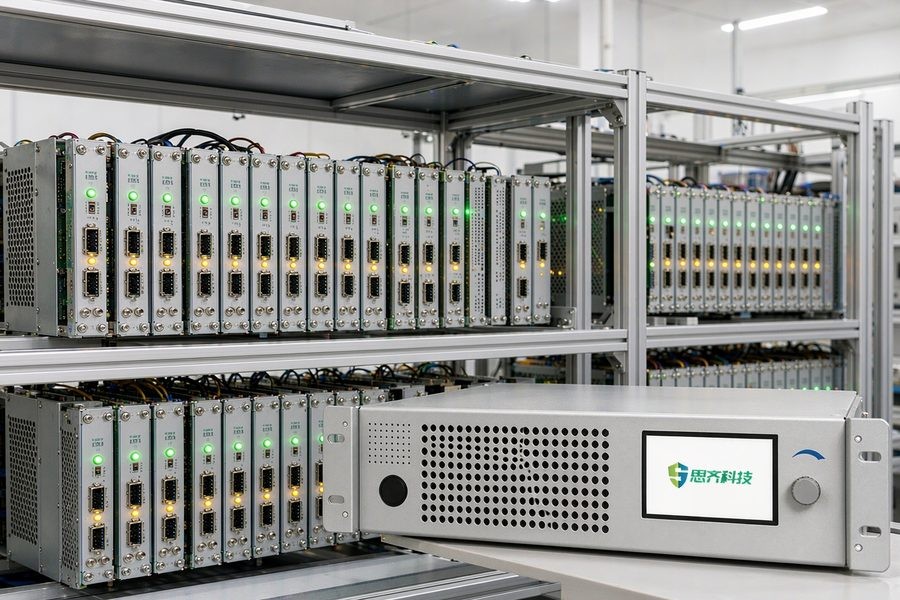

4.2 控制与电源模块整架老化
批产模块按批装入老化架，由电源以恒压模式集中供电，整批同时通电数十小时，恒流限流作为异常短路时的第二道防线。车载电子老化测试的合格判据由此从"没坏"升级为"全程参数在限值内"，老化数据全程归档。
4.3 变流器出厂上电时序联调
按"控制电预充-接触器合闸-负载逐级投入"的时序为整机供电，模拟车载蓄电池真实上电过程。对全自动驾驶项目，这一环节的一致性直接关系到正线列车唤醒与自检的成功率。
五、方案价值
这套方案把GB/T 25119-2021的供电适应性条款从纸面要求变成可一键执行的试验规程：工况覆盖上，0-30V完整覆盖0.7~1.25倍标称全部工况点；自动化上，序列一键执行、中断时序程序化复现；老化上，整架集中供电、数据全程可溯；出厂一致性上，上电时序标准化、逐台记录可追溯。在城轨全自动驾驶线路持续扩容的趋势下，这套轨道交通车载电子测试能力正成为装备企业出厂环节的标配。
六、常见问题FAQ
Q1：车载24V装置试验为什么上限要30V，不能只用24V供电吗？
标准要求装置在0.7~1.25倍标称电压范围内正常工作，1.25倍即30V。只验证24V标称点无法证明装置在过压边界下可靠，型式试验时会被判缺项。
Q2：电压中断试验用什么方式模拟最规范？
用支持时序编程的直流模拟电源按设定时长切断并恢复输出，中断时长精确可控、可复现，避免人工拔线的随机性和带电插拔损伤。
Q3：300A的电流能力有必要吗？单板测试用不到这么大。
单装置验证确实用不了，但批产老化时整架数十块板卡累计电流可达数十至上百安，300A档位可以让老化与验证共用一台设备，减少重复投资。
Q4：电源精度对试验判定影响大吗？
影响很大。边界工况点（如16.8V）如果因电源漂移偏离，可能把不合格判成合格。建议电压精度≤±0.2%F.S.，并在周期内做计量校验。
Q5：这套方案能覆盖110V供电体制的动车组装置吗？
可以按同思路扩展，选用输出上限覆盖110V装置1.25倍工况点（137.5V）的直流模拟电源，试验剖面编排方法完全一致。
如果您的实验室正在规划车载电子供电验证能力，或受困于人工调压、中断时序不可复现的现状，欢迎联系思齐科技获取选型测算与试验剖面模板，我们可按24V/110V等不同供电体制提供从设备配置到试验规程的一站式落地方案。
