电缆厂温升试验夜班没人盯怎么办:多路恒流源让8小时试验自己跑完
电缆通电升温后导体电阻增大,恒压供电的回路电流要漂3%~5%,温升因此偏低近10%——不合格可能被判合格。本文算清这笔账,并给出多路独立恒流、CSV工步编程、无人值守的电缆厂温升测试改造方案。
电缆载流量是出厂检验和型式试验里最核心的指标之一:给样品通额定电流,持续几个小时,盯着导体温度直到热平衡,看温升超不超标。流程听着简单,但做过试验室的人都知道,一台调压式大电流装置带多根样品时,电流给不准、各路不均衡、夜班没人盯这三件事,几乎是绕不过去的坑。某电缆厂的温升测试线改造,就从这三件事入手。
改造前:电流漂、各路抢、夜班慌
该厂原工位是调压器+大电流变压器组合供电。通电之后麻烦就来了:电缆导体温度从室温爬到 90℃ 上下,铜的电阻温度系数约 0.00393/℃,温度升 70K,导体电阻就要增大 27% 还多。回路电流跟着往下掉,操作工得隔一阵补调一次,一根样品一夜补好几次。更麻烦的是各路互相抢容量:一台大调压器带12路,哪路试品先升温哪路抢载,其余各路电流跟着往下掉,抄表抄到的全是相对值。夜班还有个隐性成本:没人盯就不敢跑大电流,班长把8小时试验拆成两段4小时,中间停机等人,试验周期直接翻倍。
电流漂移的实际幅度:只漂3%~5%
有意思的是电流漂移的幅度:按 27% 的电阻增幅推算,恒压供电下电流理论上要掉两成,可实际只漂 3%~5%,因为电缆导体只占回路总电阻的一部分,铜排、接触面、变压器内阻把总电阻"垫厚"了。假设电缆段占回路电阻两成,总电阻增幅就是 27%×20%≈5.4%,电流漂 5% 左右,跟现场观测对得上。但别被 5% 这个小数字骗了:温升对电流是平方关系,电流低 5%,发热就低 10% 上下,测出来的温升整体偏低一成:边界样品本来超标 8K,这么一漂就"合格"了。型式试验出现假阴性,流出去的就是隐患。
多路样品还有相互干扰的问题:一台装置带 4~6 根样品,任一路接触电阻变化都会牵动其他回路电流,只能逐根分时测。再加上温升试验动辄 8 小时以上,夜间断电、过流跳闸一次,当天试验报废重来。
三层架构怎么搭
客户的需求清单很明确:电流稳定率 ≤±0.5%F.S.、多路独立输出、支持编程与远程监控、保护完善能无人值守。数据库留了接口,后面要接MES就接在数据层,不动通道和PLC。当初多花两天把协议定好,现在省一趟改造。

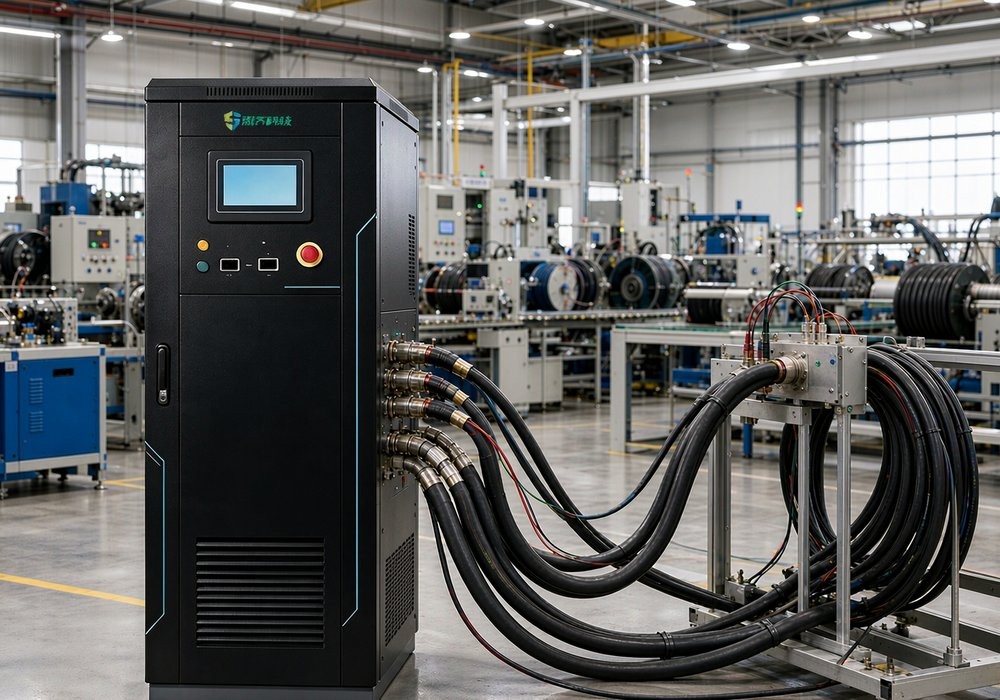

苏州思齐电子科技有限公司按此配置了以 SA1000H 系列交直流恒流电源为核心的测试系统,分三层落地:供电层用恒流电源,最大输出电流 15000A 可按需定制,电压环+电流环双环控制让输出电流不随负载阻抗变化,多路输出独立可调,各试验回路互不干扰,多根样品同步开测;测量层把热电偶布在导体、绝缘层与环境温度点,温度数据与输出电流统一时间轴记录;控制层走 RS485/RJ45 接入上位机,测试工步用 CSV 表格导入,1~9999 步时序编程、0~9999 次循环自动执行。恒流通道按一路一控配,切换和报警走PLC,记录进数据库,三层各管各的,坏一层不塌全楼。同一套恒流闭环在配电柜温升试验上的改造过程,可对照配电柜温升测试交直流恒流电源应用。
CSV工步表:编程交给试验员
CSV 工步表值得单独说:它把"编程"这件事从工程师手里解放给了试验员。表格四列,步号、输出电流、保持时间、判定动作,试验员在 Excel 里照着作业指导书填,保存导入即生效。某规格样品按 1.5 倍额定电流通流 6 小时、每 10 分钟记录一次的整套流程,就是 36 行表格;换个规格复制改数,两分钟出新一版。夜班排产的人不用懂协议,会填表就会用。
三个细节决定数据能不能用
第一是稳定率。SA1000H 电流稳定率 ±0.5%F.S.、互感器 0.2 级,通电全程不用人工补调,改造后同批次样品的温升数据离散度明显收窄,型式试验一次通过率上去了。采样点要设在试品端而不是电源端,线压降别算进试品电流;报警阈值按试品规格定,别拿电源量程的百分比糊弄。
第二是异常自愈。试验中某路样品端子松脱离线,该相自动从恒流切到恒压,避免开路打火;接触恢复后自动切回恒流,试验不中断。过流、过压、短路、过温、冲击、电压畸变多重保护在位,夜班从"人盯设备"变成"设备报警找人"。
第三是电费。设备输入功率因数 ≥0.99、馈网谐波 ≤3%、整机效率 ≥90%,工厂电网侧不用额外加补偿装置,长时间大电流运行的综合电耗比老方案低一截:这条在电费单上直接看得见。
抄表这笔账:192个数字撑不起8小时

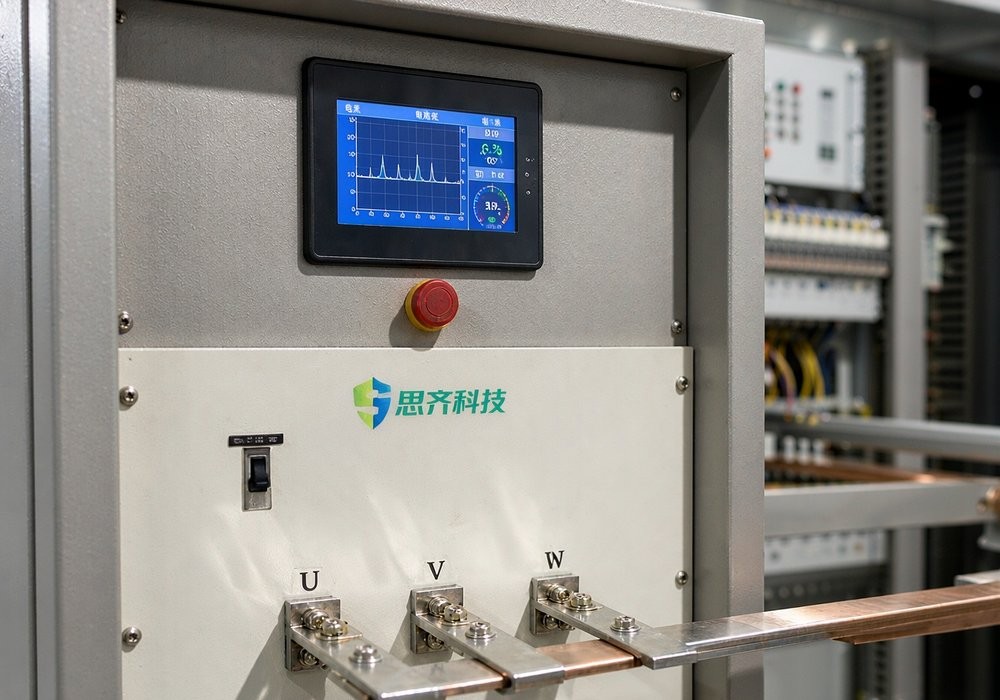

夜班的账很具体:12路试品每30分钟人工抄一次,一个班16轮、192个读数,漏记错记按5%算就是10处。夜班第6小时之后基本靠意志撑。自动记录按1Hz采样,单路8小时28800个点,电流漂移超过0.5%自动标红,第2小时就能干预,不用等早班看曲线才发现整夜白测。8小时试验自己跑完,靠的不是省人,是采样密度把漂移窗口从30分钟压到1秒。采样密度提上来之后,温度这个变量也进了记录:每路配一个热电偶通道,电流和温度同一个时间轴,追漂移根源不用再猜。
投运三个月的回访数据
| 对比项 | 改造前 | 改造后 |
| 电流稳定率 | 人工补调,波动 3%~5% | ±0.5%F.S. 自动恒流 |
| 测试节拍 | 多样品分时测试 | 多路同步,效率提升约 3 倍 |
| 夜间值守 | 需人工巡检,试验报废时有发生 | 多重保护+报警记录,无人值守 |
| 数据追溯 | 手工抄表 | 全流程数据自动记录 |
3倍效率的拆账
效率那 3 倍是怎么来的,也可以拆开算:原来 6 根样品逐根分时,一根 8 小时就是 48 小时排队;现在多路同步,6 根并测 8 小时全出结果,折算单根 1.33 小时——还不算省下的补调和重跑时间。回访数据里最值钱的一条:夜班漂移报警从整夜不断降到零星两三次,而且都是试品端接触不良,当场就处理了——问题还在,只是从第二天早上知道变成了当场知道。另一半数据是设备端:恒流通道三个月零故障,PLC切换动作没卡过一次,之前最怕的夜班死机没人重启,到现在没发生过。产线排班跟着变:夜班从两人缩到一人巡检,省下的人力补进白班复测工位,整体节拍反而快了。

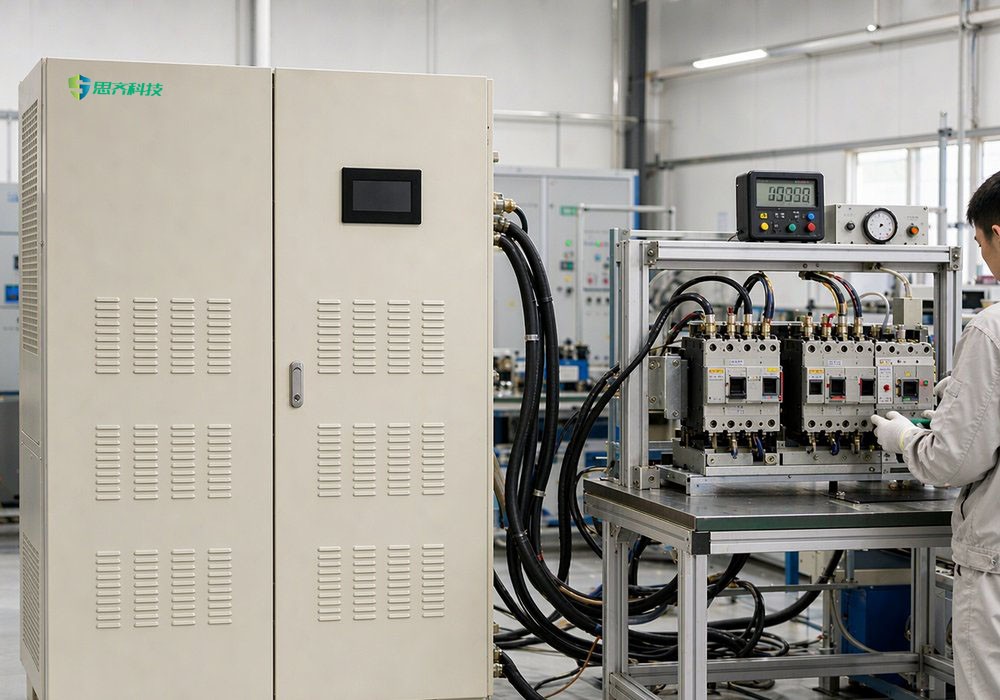

这套系统不止测电缆。铜排、断路器、接触器、配电柜、变压器的温升试验,以及靠恒流源 ≤20ms 高速响应特性做的断路器脱扣、熔断器熔断试验,同一台恒流电源换工装、改编程工步就能覆盖。试验室要动改造,先把自己回路里电缆段占电阻的比例、目标样品路数和夜班排班这三件事摆出来,方案怎么配基本就清楚了。
