检测机构大电流温升试验能力建设:从加载源到数据链
检测机构大电流温升试验能力以加载、测量、数据三层工位架构搭建,用电流谱系覆盖法选型三相交流恒流源,并以苏州电科院落地实践为参考,给出实施要点。
需求画像:四类试品的加载需求矩阵
能力建设的起点是试品谱系,设备清单只是它的投影。对第三方检测机构而言,大电流温升试验的委托主要来自四类试品:母线干线系统(母线槽,额定电流数百安至数千安,考核三相同时加载下的导体与接头温升);低压成套开关设备(配电柜、箱变低压单元,额定与1.1倍过载双工况点);低压元件(断路器、开关、隔离开关等,数百安量级的三相载流温升);以及大截面电缆导体(标准敷设条件下的载流温升验证)。四类试品的共同点是回路阻抗都在毫欧级、都需要低电压大电流注入,差异在于电流谱系跨度与工况点组合。
市场基本盘决定了这笔能力投资的回报确定性。行业统计数据显示,中国母线槽市场规模2025年约327.8亿元、2026年预计达360—380亿元,数据中心场景占比已升至28%;低压电器市场规模2025年约1099亿元、2030年有望触及1379亿元。叠加GB/T 14048.3-2025等标准自2026年5月1日起实施带来的换版补充试验需求,温升试验工位的排期紧张在大中型检测机构已是普遍现象,能力缺口真实存在。
工位架构:“加载-测量-数据”三层能力

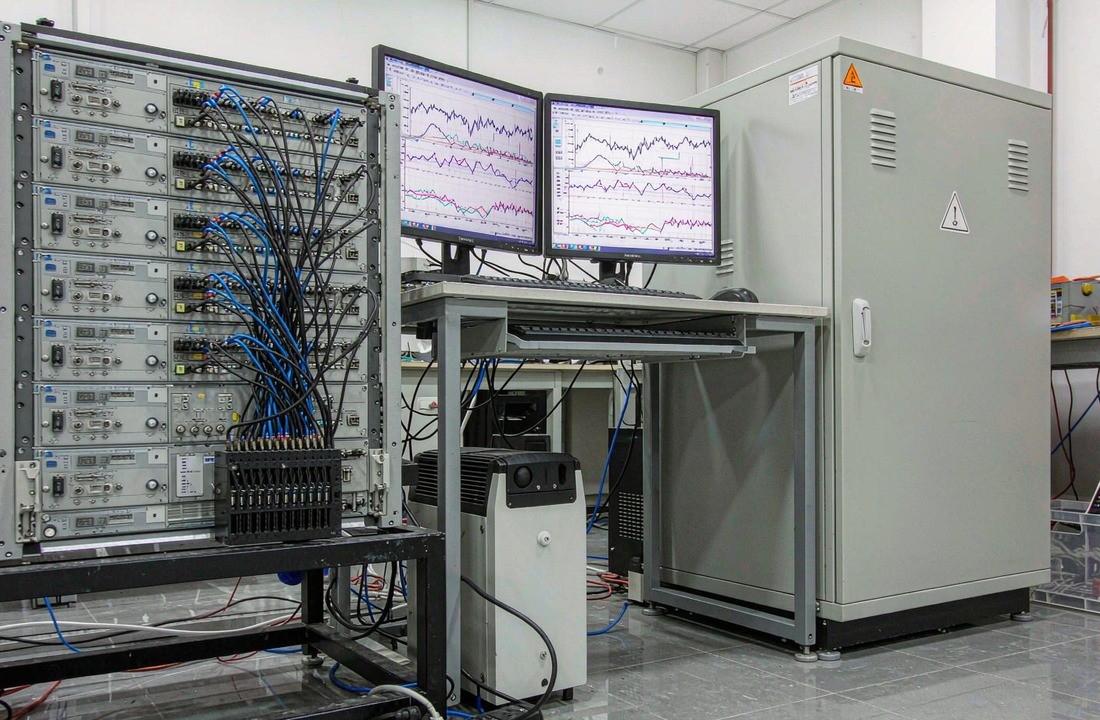

成熟的温升试验工位可以抽象为三层结构。加载层是核心:三相交流恒流源以闭环方式输出试验电流,三相独立调节保证母线槽类试品的三相同载工况复现,序列编程固化“额定—1.1倍过载—冷却”标准剖面;测量层由热电偶阵列、红外热像仪与多路温度采集器构成,按标准要求的记录间隔自动采集,覆盖导体接头、触头、插接单元与外壳各热点;数据层通过Modbus TCP/RTU等通信接口把电流设定值、实际值、运行时长与温度数据按试品编号自动归档,形成CNAS体系认可的完整原始记录链。三层能力缺一不可:加载层决定“能不能考”,测量层决定“考得准不准”,数据层决定“结果是否可追溯”。三层架构里数据层最容易被砍预算,回头补装的代价是全工位停产一周,这笔账开工前就要摆上桌面。

选型四步法:用电流谱系覆盖法锁定装备
电流谱系盘点是四步法的起点:把目标委托范围内试品的额定电流与1.1倍过载点列成谱系图,确认加载源的最大输出与连续可调范围能整体覆盖。这一步最省事的工具是谱系表:横轴是试品、纵轴是电流档,空格就是缺口。缺口在哪,采购清单就在哪。
以“三相输出、0-10V、每相0-2400A”量程的三相交流恒流源为例,可覆盖2000A及以下母线槽与成套设备、400A—2000A等级低压元件的额定至过载考核——若委托谱系延伸到4000A以上母线槽,则需规划多机并联或更大电流机型。谱系对上之后是电压匹配:低压大电流回路阻抗仅毫欧级,输出电压量级10V即可足额注入,电压过高反而抬高回路能量、增加安全冗余成本。再往下是精度与稳定性核验:电流精度建议不低于0.5%rdg+0.5%F.S.、采样采用0.2级互感器、动态响应20ms级,以远优于±2%标准要求的余量保证批次数据可比。最后核通信与编程:多步序列编程(阶跃/斜坡/循环)与Modbus双协议是数据层贯通的前提,交付前应与既有温度采集系统完成联调。
电流谱系怎么覆盖:一笔并联扩流的账
用电流谱系覆盖法一算就清楚:四类试品的额定加载点分别是开关柜630A、母线槽4000A、电缆2000A、接触器100A,单台2000A恒流源能盖住三个点,母线槽那档差一半;两台2000A并联到4000A,均流误差要压在5%以内(每路3900~4100A)才算真覆盖。再把分期上样的试品排进来、留一路检修冗余,三台并联的方案比一步到位买一台4000A整机省下四成预算,扩容还不用停摆——选型清单就是这么从试品清单倒推出来的。
参考案例:苏州电科院的三相恒流加载工位
苏州电器科学研究院股份有限公司(300215)是我国检测条件完备的独立第三方电器检测机构之一,国家电器产品质量监督检验中心设于公司之内,其低压电器检测业务覆盖元件、成套设备与母线槽的门类。2026年,该公司引入苏州思齐电子科技有限公司的一台SQ-AC33-10-2400三相交流恒流电源(三相输出、0-10V、每相0-2400A连续可调),构建三相同时恒流加载工位。落地后的三类高频应用颇具参考价值:其一,母线槽三相同时温升试验,邻近效应与相间热耦合真实复现,单次通电即得完整三相数据;其二,成套设备“额定2小时—1.1倍过载至热稳定—自然冷却”剖面由序列编程自动执行,工况点精确锁定;其三,长时热稳定试验接入上位机后全程免值守,数据按试品编号自动归档。该公司2026年上半年营业收入约2.75亿元,其中低压电器检测收入4872万元——加载能力的升级直接服务于这一增长主线的交付质量。

分期实施与验收要点

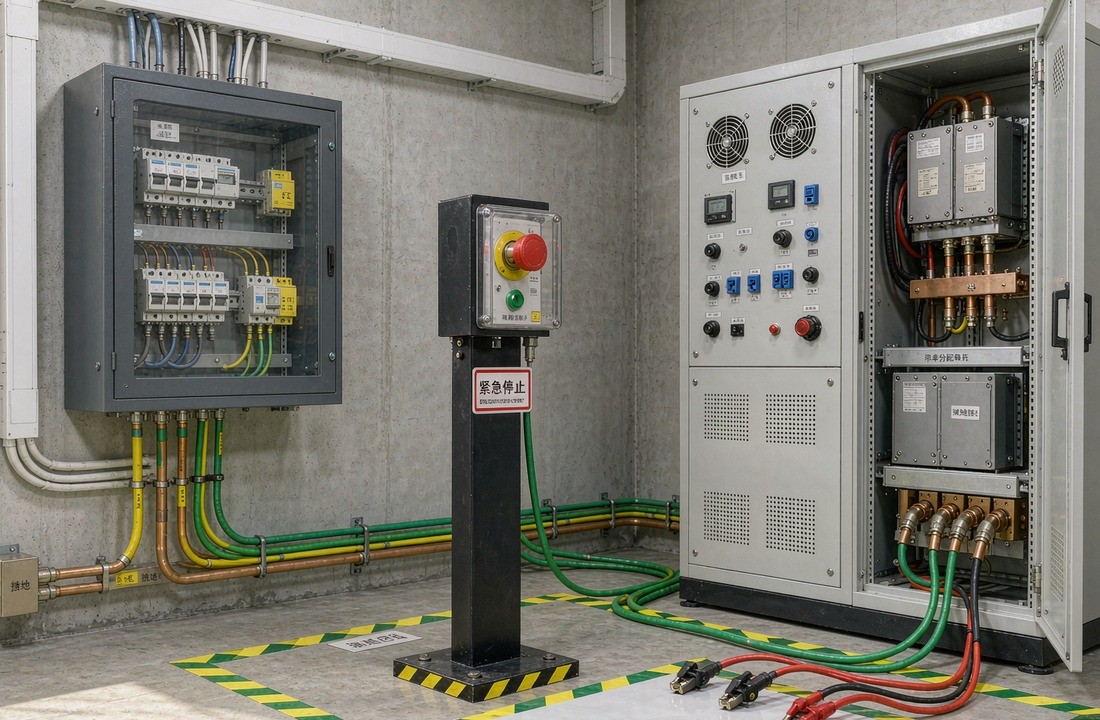

建议按四个阶段推进:负荷盘点与选型(1—2个月),完成试品谱系梳理与装备定型;随后是基础设施改造(配电容量、电缆桥架、采集网络布线),配电回路按加载源容量留足裕量并配置紧急分断与接地联锁;设备到货安装与系统对接同步展开,重点完成远端采样点布置与采集系统通信联调;能力验收压轴,用标准试品完成“额定—1.1倍过载—热稳定”全剖面的空载与带载验证,出具加载能力核查记录。验收阶段有三条硬指标:电流设定分辨率满足最小组份试品的工况点要求;4小时以上连续通电电流波动全程在±2%以内;温度记录无断点、判定窗口完整。苏州思齐电子科技有限公司在交付检测机构装备时,同步提供采样布点设计、序列脚本模板与上位机对接的全流程配套,把“设备到位”转化为“能力到位”是能力建设项目成败的关键。验收标准提前写进合同:均流误差、数据链完整性、报告模板三项各留一页附件,交付时逐条打勾。
