轨道交通测试实验室建设:温升寿命老化三工位规划

发布时间:2026-09-10

轨道交通测试实验室按温升、寿命、老化三工位加一个数据中枢规划,用工况覆盖法锁定直流模拟电源规格,配电与安全是实验室的底线工程,附分期实施路径参考。

轨道交通装备行业正进入“建运并重”阶段:据行业统计,截至2025年底全国城轨配属车辆已接近8万辆,未来五年约有4万辆进入架修周期、约3.7万辆进入大修周期;2025年全国城轨车辆架/大修招中标总额已超84亿元。整车与部件两条线的验证需求同时放量,牵引系统厂商要支撑批产与维保翻新,部件企业要满足型式试验,地铁公司的自修基地要把委外维修做深。建设一个“以低压大电流直流验证为核心”的电气测试实验室,已成为产业链企业的共同课题。

轨交电气测试实验室全景

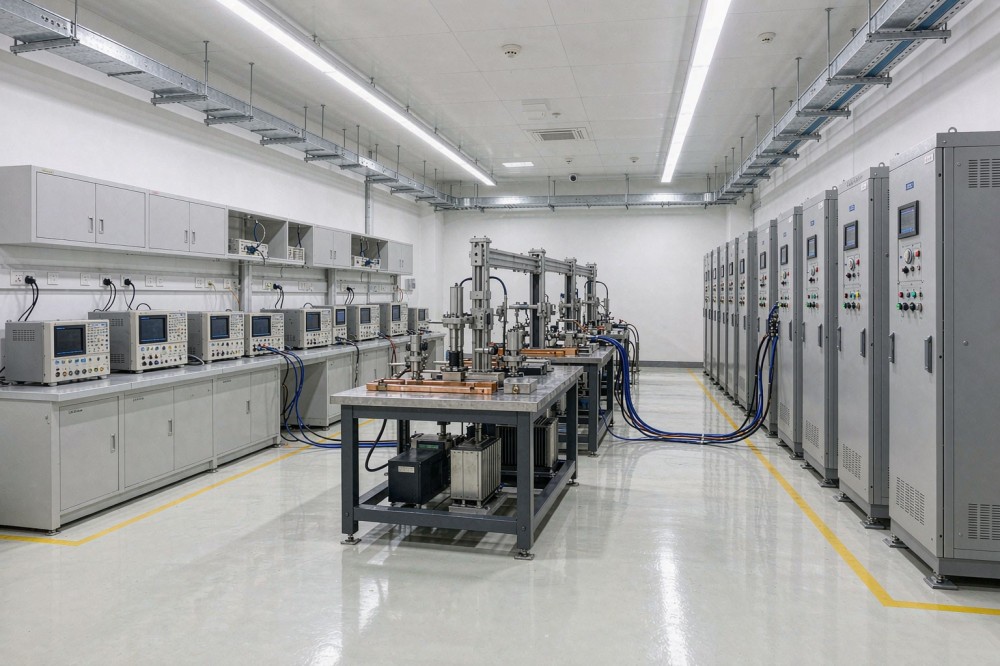

图1:轨交电气测试实验室全景:试验台、直流源机柜与母排工装分区布置,线缆走桥架、地面留通道

能力规划:三工位加一个数据中枢

三工位加一中枢的能力地图

建议按“三工位+一中枢”规划实验室能力。三工位分别对应三类高频试验:温升工位承担母排、端子、接触器触点的载流温升试验(参照GB/T 214.2系电工器件温升试验逻辑,考核额定与1.1倍电流工况);寿命工位承担直流接触器、继电器的电寿命与动作耐久试验(恒流加载加通断节拍);老化工位承担控制模块、电源模块的批产带电老化(宽电压供电加长时间运行)。数据中枢则由上位机与采集系统组成,把三个工位的电流、温度、压降与循环数据统一归档,与被测件序列号关联,形成可追溯的电子化试验档案。数据中枢的预留位宁大勿小:三个工位加起来每天上万条记录,硬盘和接口按十年寿命配。

工位试验对象与项目核心装备供电特征
温升工位母排/端子/触点载流温升直流模拟电源+热电偶阵列+热像仪CC恒流,额定与1.1倍过载剖面
寿命工位接触器/继电器电寿命直流模拟电源+时序控制器+示波器CC恒流加载,节拍通断循环
老化工位控制/电源模块批产老化直流模拟电源+老化架+采集系统CV集中供电,CC限流兜底
数据中枢试验数据归档与追溯上位机+数据采集+SCPI/Modbus网络全工位数据统一接入

“三工位+数据中枢”能力规划与装备配置一览

选型逻辑:用“工况覆盖法”锁定电源规格

实验室的投入大头在电源装备,选型建议用“工况覆盖法”:先列出所有计划开展的试验工况点(电流从数安到最大值、电压从低压回路的压降裕量到供电试验上限),再选择输出包络完整覆盖所有工况点的机型,避免“一试验一电源”的碎片化采购。以服务轨道交通部件验证的经验为例,0-30V/0-300A(约9kW)的规格可同时覆盖母排温升的数百安培加载与车载24V制式装置的供电边界试验,苏州思齐电子科技有限公司的SD-B30V-300A直流模拟电源即为该类规格的典型实现,CV/CC双模式、多步序列编程与SCPI/Modbus双协议,让三个工位可以共享同一台电源池。涉及车载24V制式装置按GB/T 25119开展适应性试验时,可参见0-30V直流模拟电源选型方案。

工况覆盖法:从工况点倒推电源规格

电源之外的配套同样重要:热电偶与热像仪决定温升数据的分辨率;四线制采样线与数据采集决定接触电阻测量的可信度;时序控制器决定寿命试验节拍的一致性。思齐科技在装备交付之外可协助用户完成试验回路设计、采样点布置与序列脚本模板编制,把“设备清单”变成“试验规程”。同类“工况覆盖法”在动力电池与储能实验室的功率层选型中同样适用,可参见输出包络图选型方案。

温升寿命老化三工位布局

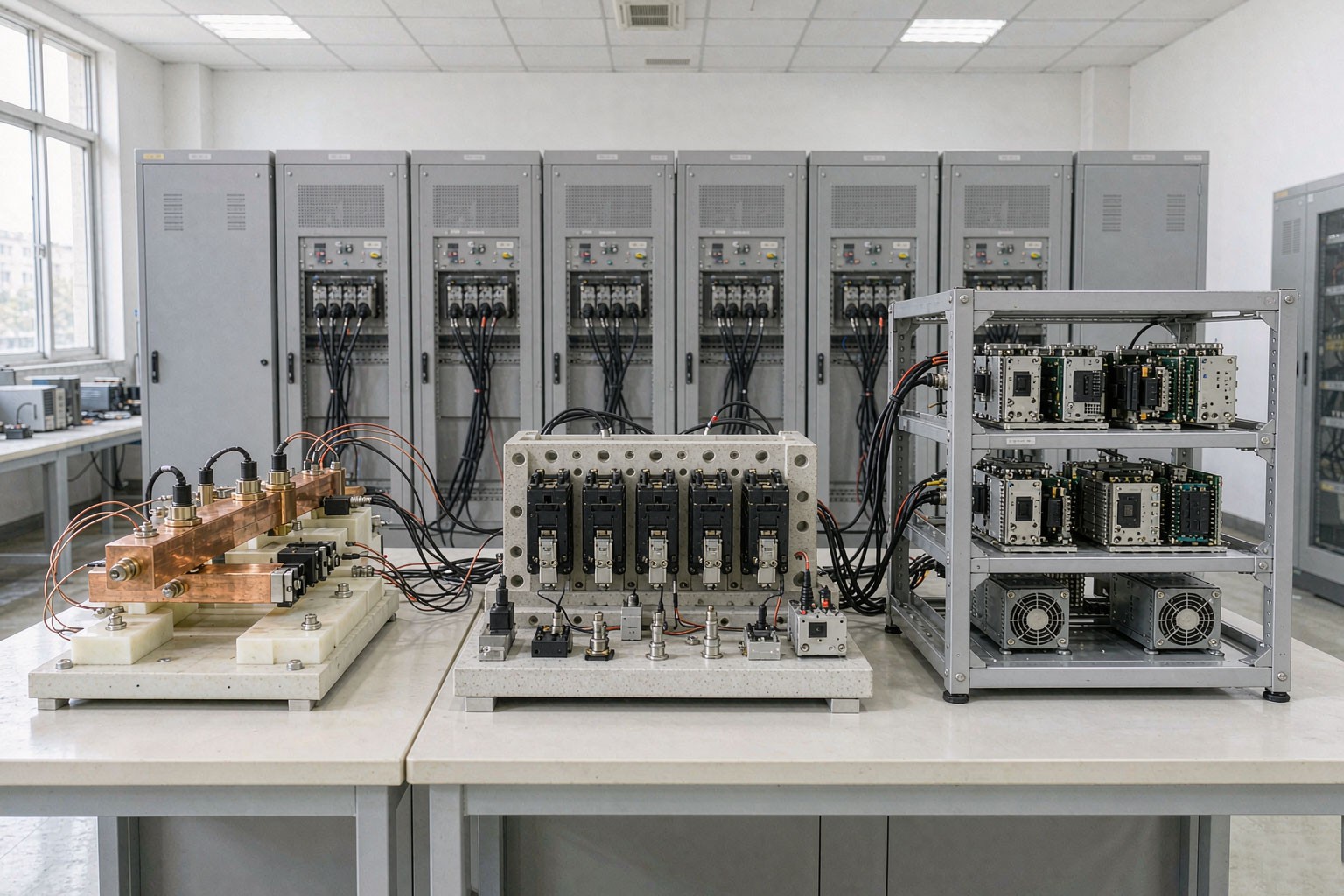

图2:三工位布局:温升、寿命、老化试验站一字排开,共享后侧直流电源池与桥架线缆通道

配电与安全:实验室的底线工程

独立馈线与联锁:底线工程

大电流试验对配电与安全的要求高于一般实验室:建议为大功率电源设置独立馈线回路,容量按设备峰值功率的1.5倍以上预留;试验区设置急停按钮与门开关联锁,异常时一键切断输出;接地母排与等电位连接按规范施工,热稳定试验区地面做绝缘与警示分区;老化架区域配置烟感与独立排风。这些细节繁琐,却是通过CNAS/ISO实验室评审与客户现场审核的硬性门槛。安全还有一条硬规矩:恒流回路开路保护、急停链路、接地电阻三项年检不过,整室停用——底线工程省下的钱都是欠账。

实验室配电与安全联锁

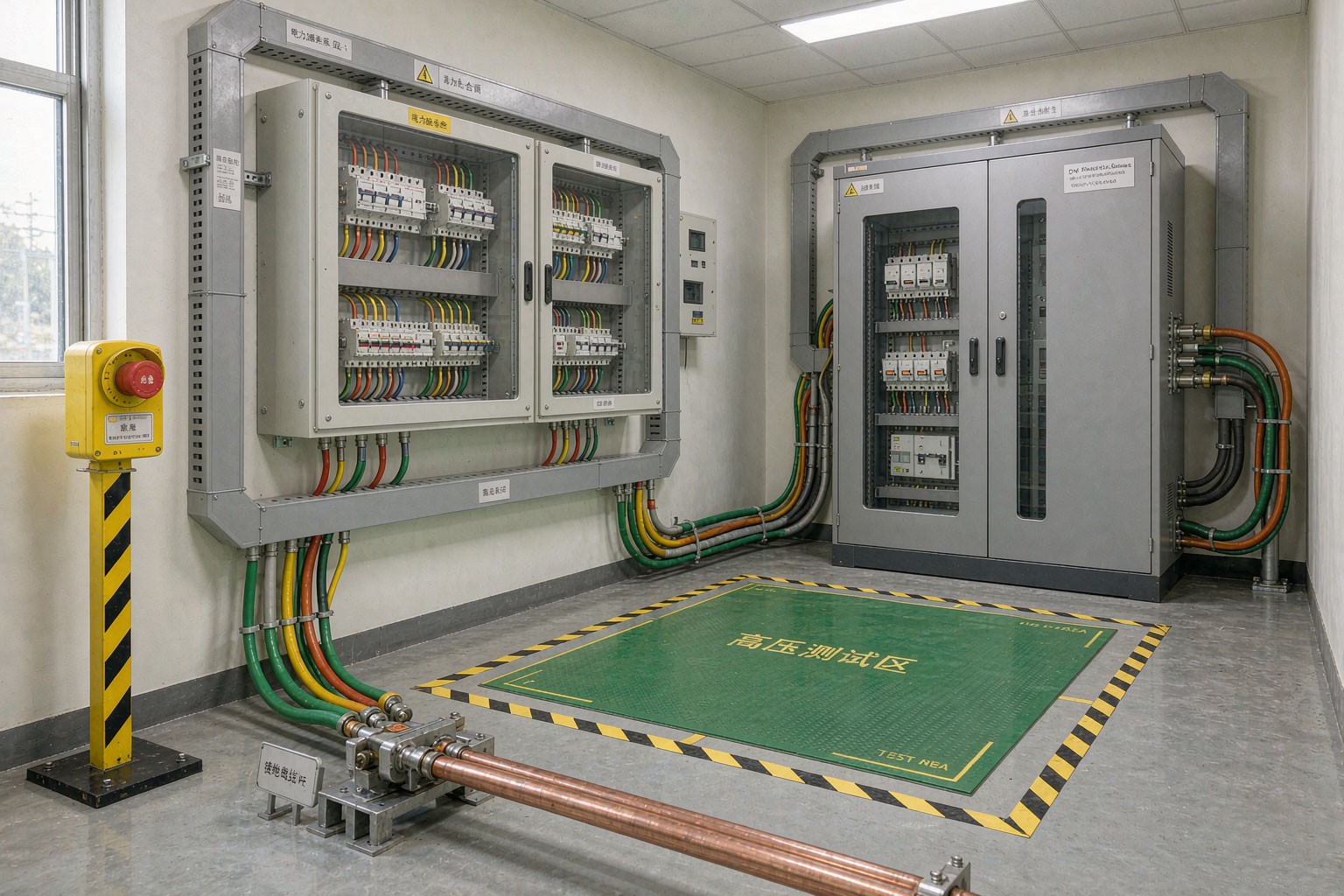

图3:配电与安全角落:独立馈线、急停立柱、接地母排与试验区分区标线构成实验室的安全底线

配电容量这笔账:同时系数省下四成初装

三工位一起开是什么概念:温升工位3000A低压大电流回路约600kVA,寿命循环工位750V/600A≈450kW,老化工位200kVA满负荷,峰值加总1.25MVA;但三个工位的满载时段天然错开——温升到稳态后恒流不吃无功,寿命循环一半时间在放电回馈,老化夜里才满载。按同时系数0.6折算,1.6MVA变压器就够,比按峰值配2.5MVA省近四成初装费,电缆和配电柜跟着一起省——这笔账要在土建之前算。

实施路径与参考案例

实施建议按四个环节推进:先梳理产品试验矩阵,确定工位与工况清单;再完成装备选型与集成,把电源、采集、时序控制统一到一套通信架构;然后将典型试验固化为序列脚本与作业规程;最后以真实部件试运行验收,比对人工历史数据确认一致性。整个周期通常可控制在数月内,且前期采购的核心电源在后续扩容中可直接复用。路径里最关键的一步是先行工位跑通三个月再复制,架构问题在第一工位就消化完。

参考案例:江苏经纬轨道交通设备有限公司(汇川经纬,苏州吴中,2025年城轨牵引系统以17.09%中标份额位列全国第二)为支撑批产交付与维保翻新两条业务线,引入苏州思齐电子科技有限公司的SD-B30V-300A直流模拟电源,按上述“三工位”思路建成了母排温升、接触器电寿命与部件载流复验能力:温升试验由人工调压升级为CC闭环恒流,1.1倍过载点精确锁定;接触器寿命试验的通断节拍与压降判据全部程序化;维保翻新部件的载流复验数据自动关联序列号归档。该案例验证了“三工位+数据中枢”规划在实际产线环境中的可行性。徐州廷宇电气有限公司亦采购了SD-B800/2250/1500直流模拟电源用于直流试验供电。

在城轨车辆架大修窗口集中到来、部件级验证要求持续加严的产业阶段,实验室能力就是交付能力的一部分。思齐科技提供从实验室规划咨询、装备选型集成到试验规程落地的一站式服务,产品线覆盖电网模拟电源、可编程交流电源、直流模拟电源与交直流恒流电源,欢迎有建设计划的团队尽早启动方案论证。

一个规划得当的电气测试实验室,短期能接住批产验证的排期压力,长期则是企业质量体系的物理底座——每一次型式试验、每一批来料抽检、每一台翻新部件的复验数据,都在为产品的市场信誉积累可追溯的证据链。
